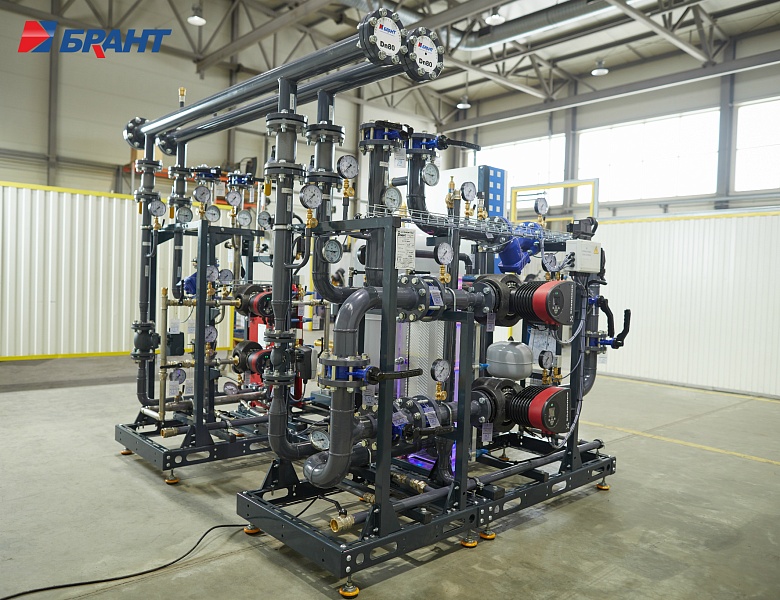

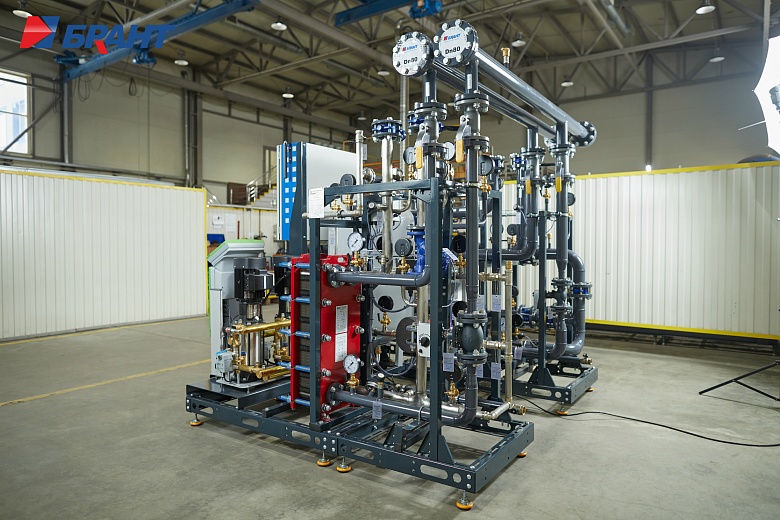

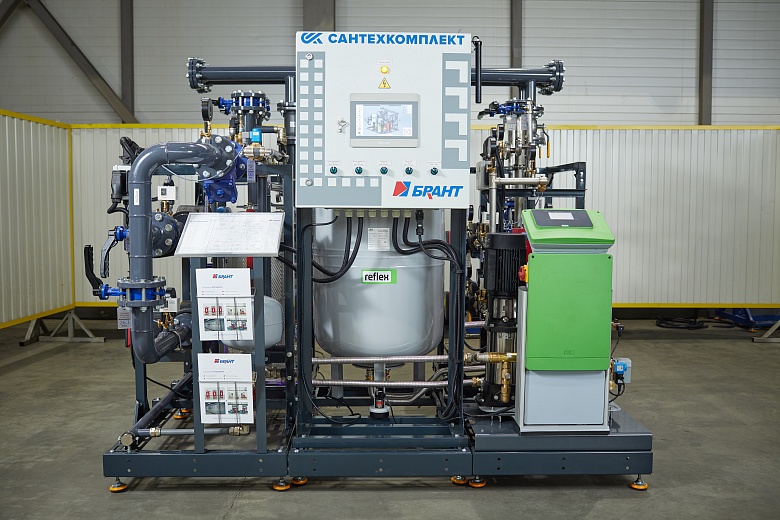

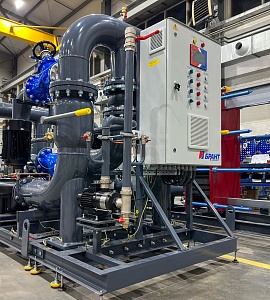

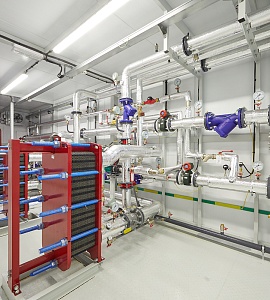

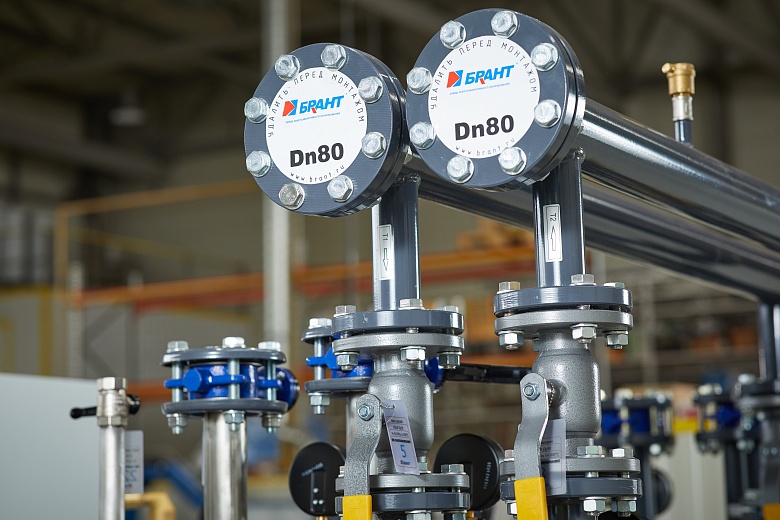

Объединенный тепловой пункт отопления и ГВС для теплоснабжения первой зоны 24-этажного жилого дома.

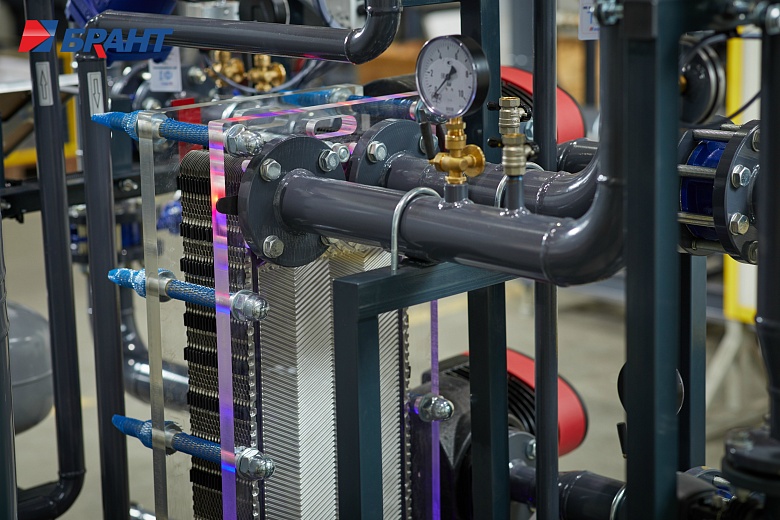

Подключение системы отопления выполнено по независимой схеме с установкой разборного пластинчатого теплообменника.

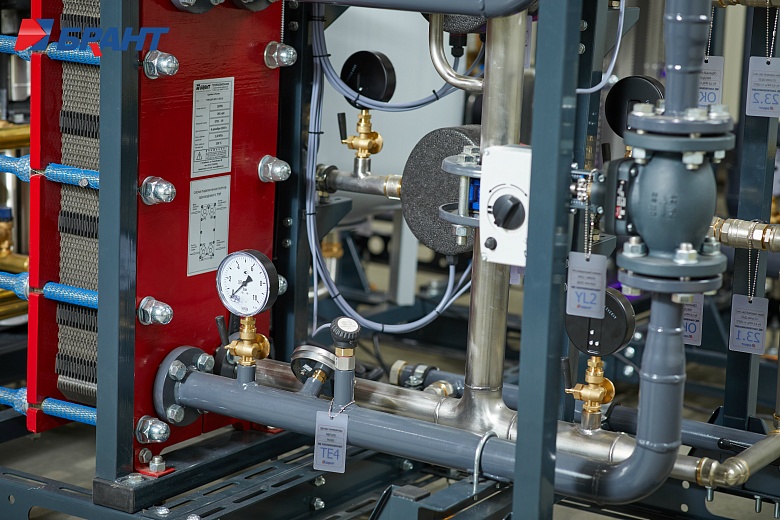

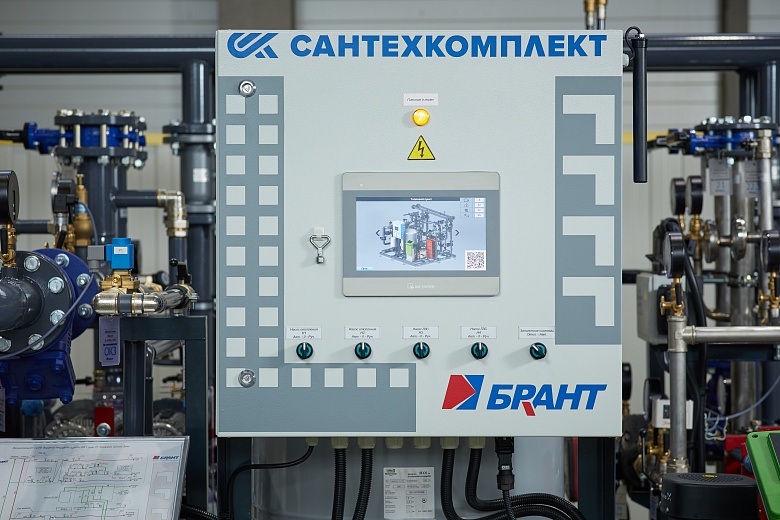

Для регулирования температуры теплоносителя вторичного контура по температурному графику в зависимости от температуры наружного воздуха предусмотрена установка контроллера входящего в состав шкафа автоматического управления тепловым пунктом. Регулирующим органом служит седельный клапан с исполнительным механизмом - электроприводом с трехпозиционным управлением.

Контроль заданной температуры теплоносителя осуществляется датчиком температуры, установленным на подающем трубопроводе внутреннего контура. На обратном трубопроводе наружного контура установлен датчик температуры для контроля температуры теплоносителя возвращаемого в тепловую сеть. Предусмотрена возможность работы с установленным значением ограничения температуры «обратки». Для работы по температурному графику с учетом температуры наружного воздуха предусмотрено подключение датчика наружного воздуха. Предусмотрено подключение датчика температуры воздуха контрольного помещения для индикации и сбора информации на систему удаленного мониторинга.

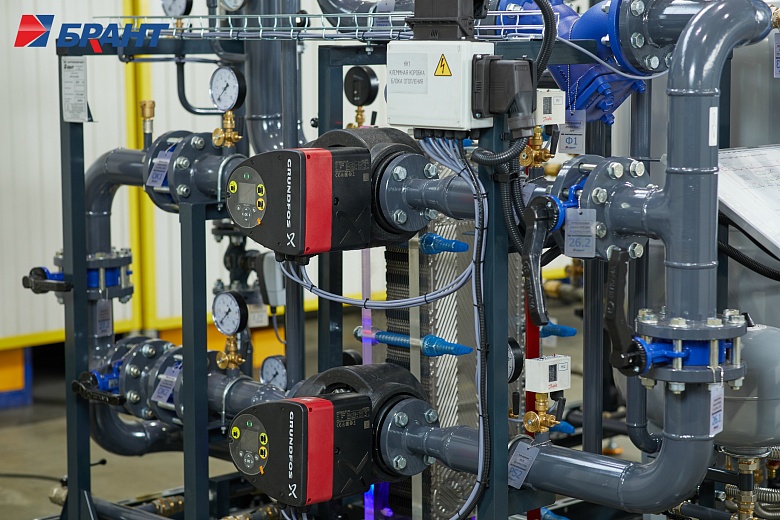

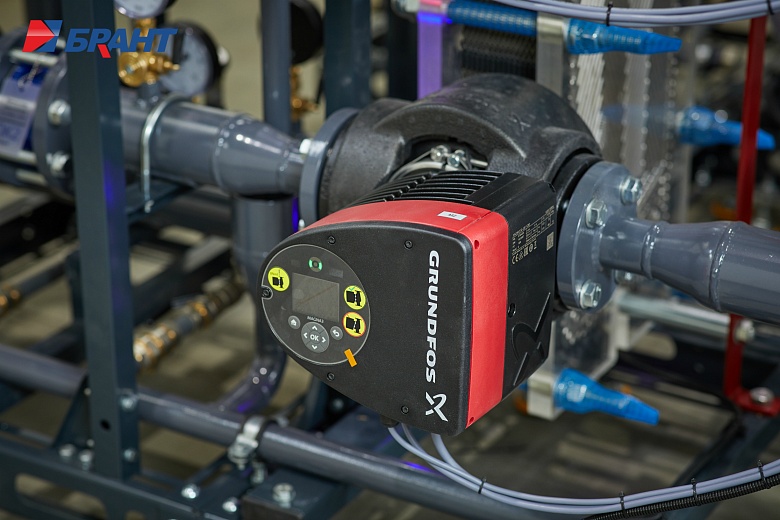

На обратном трубопроводе внутреннего контура установлены два циркуляционных насоса (1 раб., 1 рез.). Регулирование производительности насосов осуществляется встроенным преобразователем частоты. Для защиты насосов от сухого хода предусмотрена установка реле давления. Предусмотрено автоматическое включение резервных насосов при аварийной остановке рабочих.

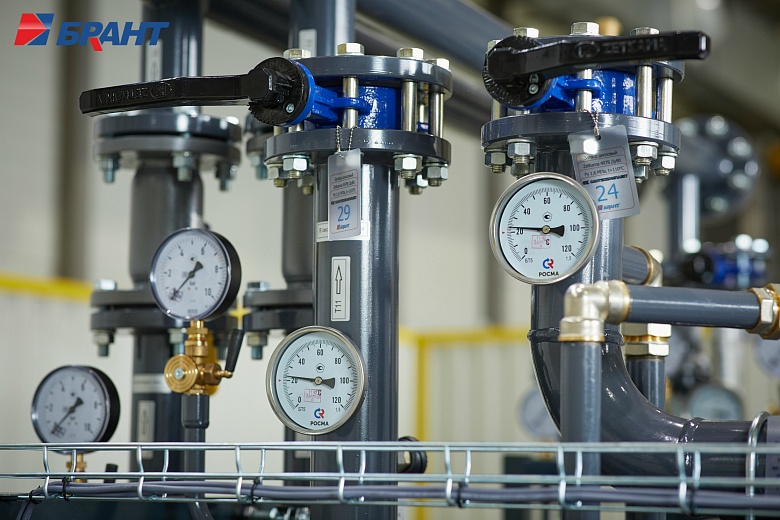

Для контроля параметров теплоносителя предусмотрена установка манометров и биметаллических термометров.

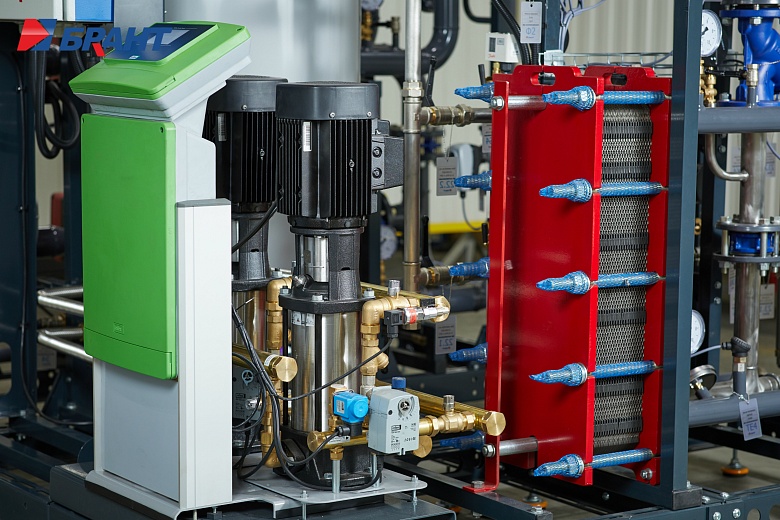

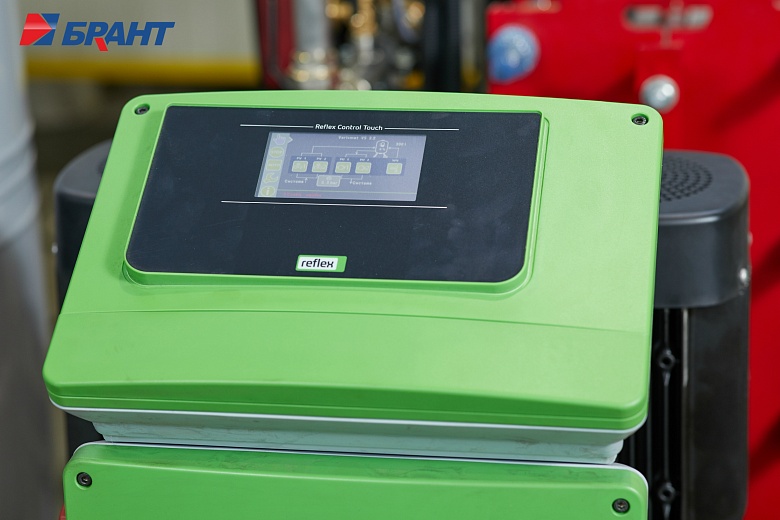

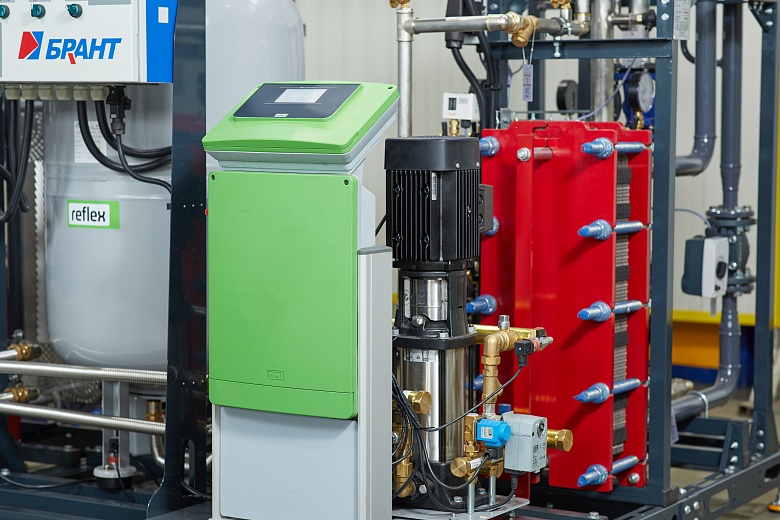

Подпитка и поддержание давления во внутреннем контуре выполняется в автоматическом режиме. Для заполнения внутреннего контура теплоносителем предусмотрено подключение к обратному трубопроводу тепловой сети через соленоидный клапан. Для поддержания статического давления в системе отопления используется установка поддержания давления с безнапорным баком.

Подключение системы горячего водоснабжения выполнено по закрытой схеме с установкой разборного пластинчатого теплообменника. Схема подключения - параллельная.

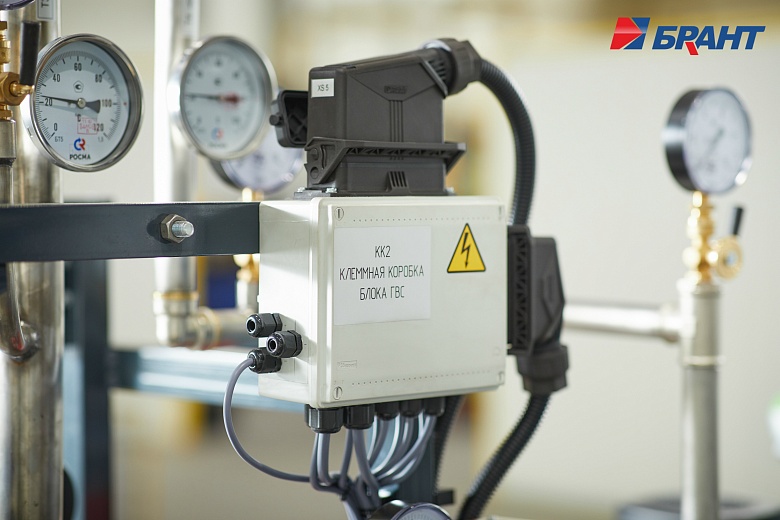

Для подержания требуемой температуры воды в системе горячего водоснабжения предусмотрена установка контроллера входящего в состав шкафа автоматического управления тепловым пунктом. Регулирующим органом служит седельный клапан с исполнительным механизмом - электроприводом с трехпозиционным управлением.

Контроль заданной температуры теплоносителя осуществляется датчиком температуры, установленным на подающем трубопроводе внутреннего контура. На обратном трубопроводе наружного контура установлен датчик температуры для контроля температуры теплоносителя возвращаемого в тепловую сеть. Предусмотрена возможность работы с установленным значением ограничения температуры «обратки».

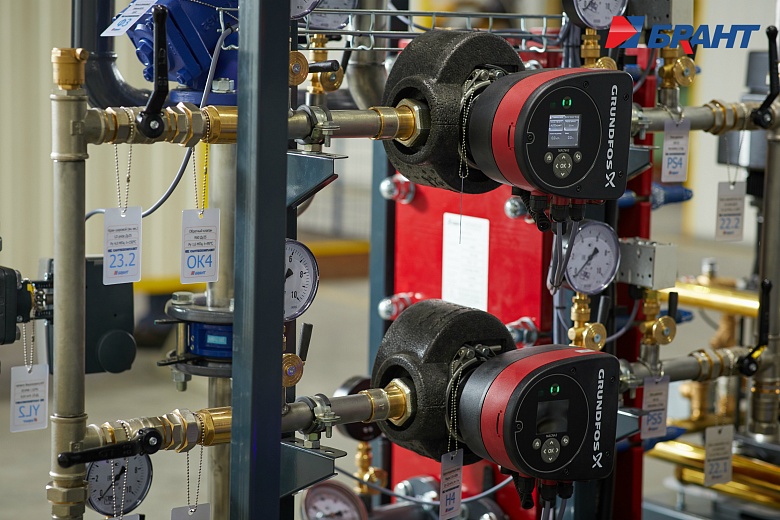

На линии циркуляции системы горячего водоснабжения установлены два циркуляционных насоса (1 раб., 1 рез.). Регулирование производительности насосов осуществляется встроенным преобразователем частоты. Для защиты насосов от сухого хода предусмотрена установка реле давления. Предусмотрено автоматическое включение резервных насосов при аварийной остановке рабочих.

Для контроля параметров теплоносителя предусмотрена установка манометров и биметаллических термометров.

Показатели работы оборудования передаются в систему BRANT_CLOUD по GSM каналу.
