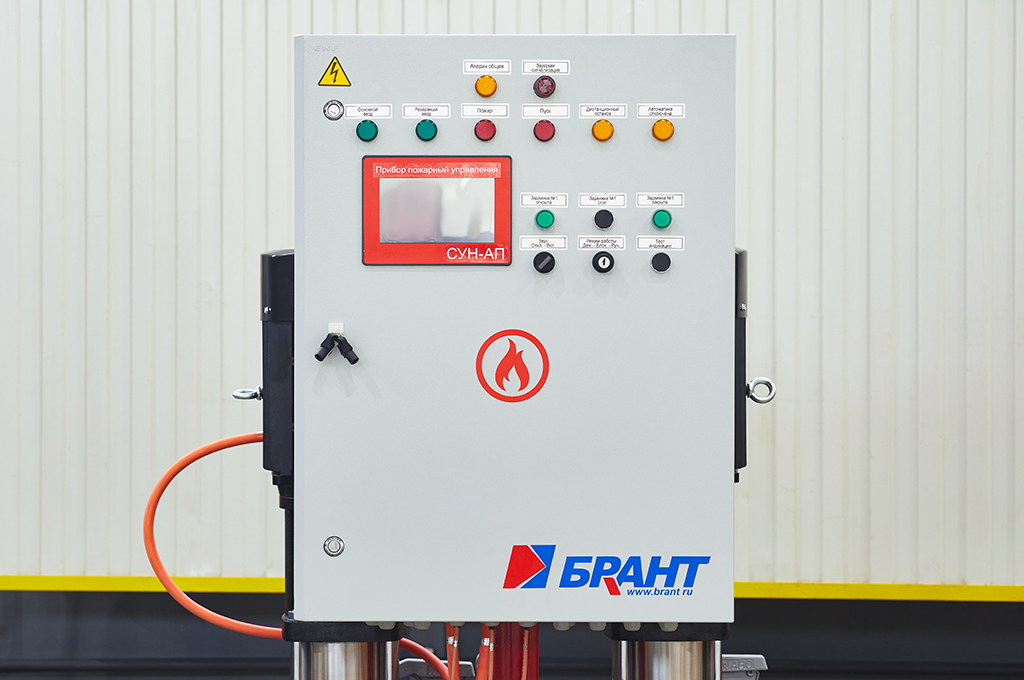

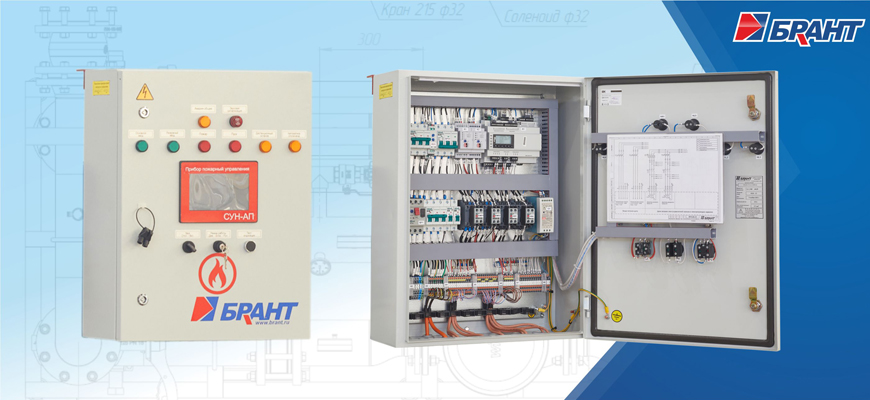

Прибор пожарный управления

Прибор для управления пожарными насосами и другими исполнительными устройствами в системах внутреннего противопожарного водопровода и автоматического пожаротушения жилых, административных и производственных зданий.



• Мощность до 330 кВт

• Напряжение 380 В.

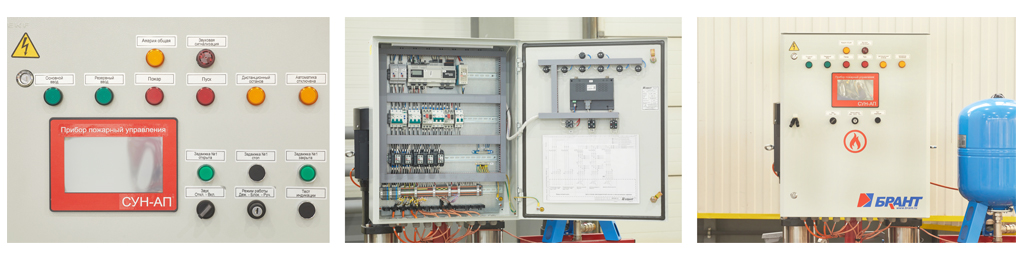

брант коллаж 3.jpg


• Цветная сенсорная панель оператора на двери шкафа для управления и контроля.

 • Два ввода электропитания. Устройство автоматического ввода резерва на общую мощность всего оборудования насосной установки. Автоматическое переключение электропитания с основного ввода на резервный при пропадании напряжения на основном вводе, и обратно, без выдачи ложных сигналов.

• Устройство контроля линий связи и силовых линий на обрыв и короткое замыкание в дежурном режиме.

• Модульная конструкция ППУ с возможностью реализации дополнительного функционала по управлению жокей насосом, компрессорами, электроприводами запорной арматуры.

• Пуск исполнительных устройств систем противопожарной защиты в автоматическом режиме и обеспечение необходимого алгоритма их функционирования с учетом параметров контролируемых сигналов.

 • Формирование сигнала для открытия электрифицированных задвижек на обводной линии водомера на вводе водопровода.

• Ввод-вывод дискретных сигналов (сухие контакты). Совместимость с внешними устройствами диспетчеризации и индикации. Прием электрических сигналов от технических средств, формирующих сигнал пуска.

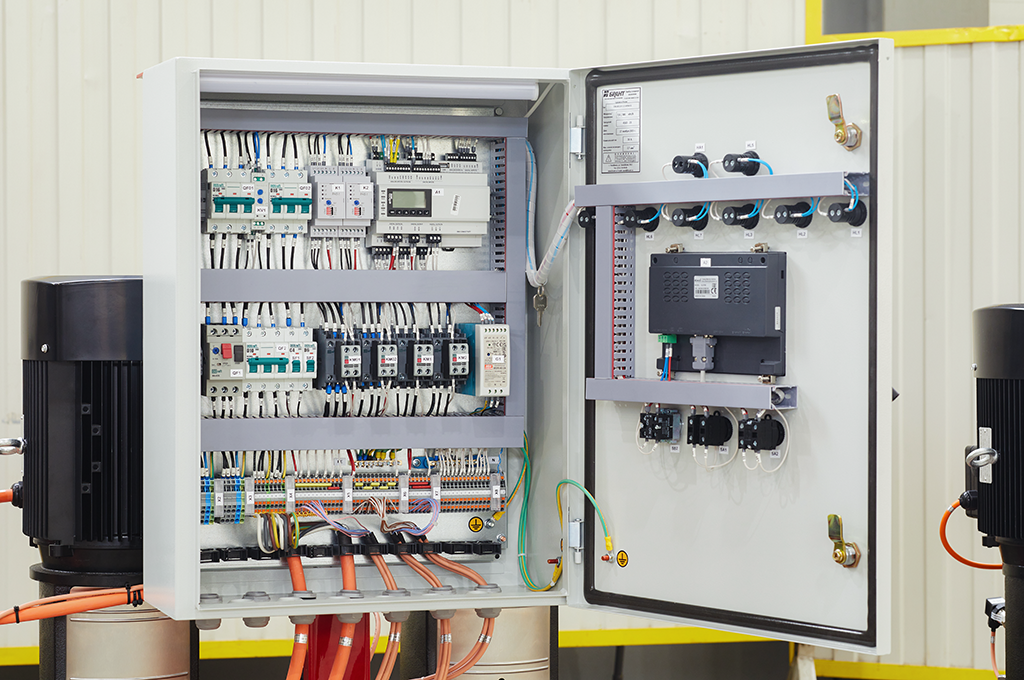

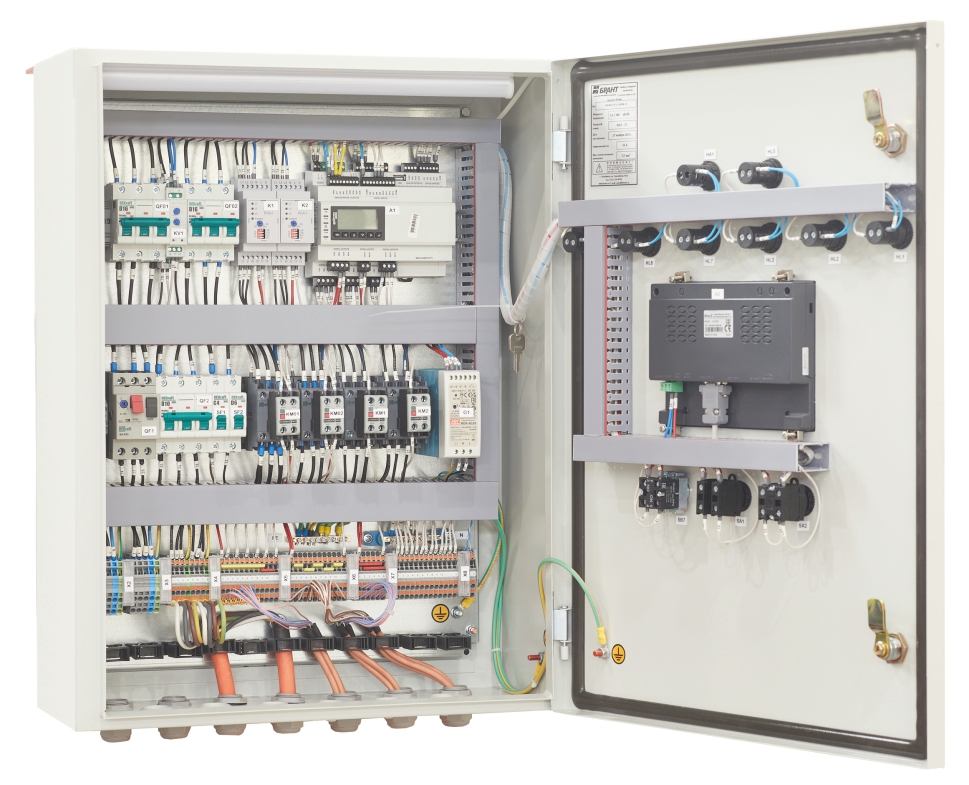

• Прием сигналов от устройств регистрации срабатывания систем противопожарной защиты, оказывающих влияние на алгоритм функционирования прибора. Выходы на внешнее устройство диспетчеризации и индикации.ппу8.jpg

Панель индикации БРАНТ предназначена для размещения на лицевой стороне станции управления насосной установки внутреннего пожарного водопровода (ВПВ) или установки автоматического пожаротушения (АП) БРАНТ.

 Внешний вид панели:

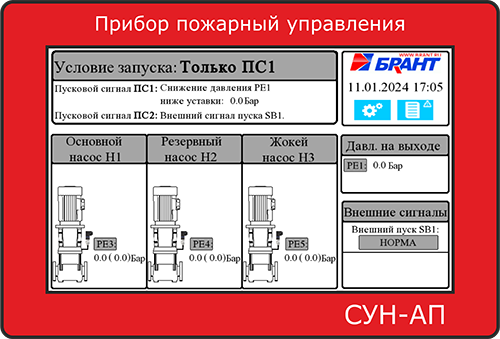

прибор пожарный.png

Стандартная система локального диспетчерского контроля насосной установки автоматического пожаротушения (АП) предусматривает установку прибора пожарного управления БРАНТ СУН-АП.

 Функциональные возможности прибора в части индикации: Индикация работы любого насоса системы (включен / отключен);

Индикация аварии любого насоса системы;

Индикация наличия напряжения на электрических вводах;

 Индикация наличия сигнала «Пожар»;

Индикация включения насосной установки;

Индикация останова насосной установки;

Индикация режима работы «Автоматика выключена»;

Индикация аварии насосной установки;

 Индикация наличия «Сухого хода» (давление воды на всасывающем коллекторе менее требуемого кавитационного запаса насосных агрегатов либо минимальный уровень воды в пожарном резервуаре);

Звуковой сигнал при запуске насосной установки. Функциональные возможности прибора в части управления: Выбор режима управления работы насосной установки с помощью «Ключ-бирки» (автоматический / ручной / блокировка);

Запуск любого из насосов в «Ручном режиме»;

Включение либо отключение звуковой сигнализации;

Запуск тестового режима проверки;

Кнопка принудительного формирования сигнала «ПУСК» насосной установки. Прибор пожарного управления устанавливается в отдельном помещении, с постоянным присутствием дежурного персонала и подключается к насосной установке по двухпроводной линии связи, интерфейс подключения RS-485.схема3.png Диспетчеризация насосной установки автоматического пожаротушения (АП). Насосная установка может быть подключена к существующей промышленной системе диспетчерского контроля с помощью интерфейса Ethernetпо открытому протоколу ModbusTCP. Ограничение прав пользователя существующей автоматизированной системы управления (АРМ оператора) задается на уровне Scadaсистемы.

Схема сетевого взаимодействия:

Интеграция с оборудованием НВП Болид и АРМ "ОРИОН ПРО" (АПТ). Станция управления насосной Установкой может быть подключена к существующему оборудованию охранно-пожарной сигнализации производства НВП Болид. Схема сетевого взаимодействия:
