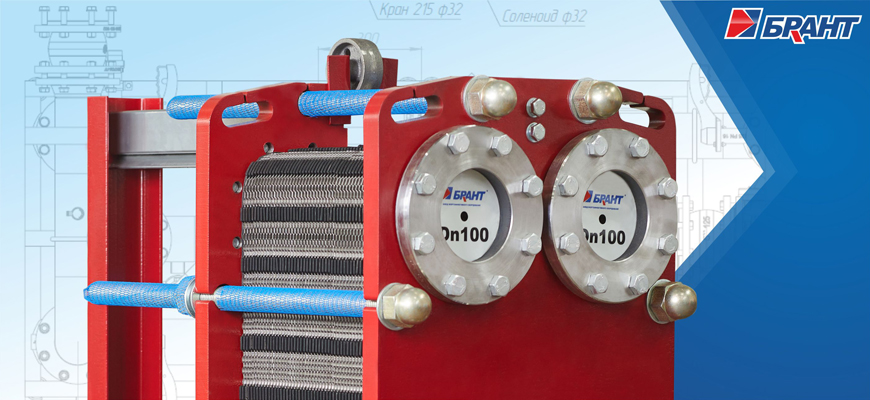

Пластинчатые теплообменники «БРАНТ» – предназначены для передачи тепловой энергии от более нагретой среды к более холодной через тонкие металлические гофрированные пластины.
Пластины, стянутые в пакет, образуют каналы, где протекают рабочие среды, между которыми происходит обмен тепловой энергией. Горячие и холодные каналы чередуются друг с другом.
Герметичность каналов и распределение теплоносителей по каналам обеспечивается с помощью резиновых уплотнений, расположенных по периметру пластины. Течение рабочих сред проходит в противотоке. Наличие гофр на пластинах обеспечивает высокую турбулентность потока даже при низких скоростях движения.
Нагреваемый теплоноситель течет по внешним каналам, что снижает теплопотери в окружающую среду. Такая конструкция теплообменника позволяет достичь высокого коэффициента теплопередачи, а также минимальных габаритов, обеспечивая высокую эффективность.
Широкий модельный ряд пластин дает возможность сборки теплообменника под различные теплогидравлические режимы работы систем теплоснабжения.
Для системы горячего водоснабжения применяются одно- и двухступенчатые схемы подключения теплообменников в зависимости от соотношения нагрузок отопления и ГВС и требований теплоснабжающих организаций.
Пластинчатые теплообменники «БРАНТ» применяются в инженерных системах различного назначения:
- Системы отопления
- Системы вентиляции и кондиционирования
- Системы горячего водоснабжения
Типовые объекты:
- Жилые и административные здания
- Образовательные и медицинские учреждения
- Промышленные предприятия и комплексы
Высокая эффективность теплообмена
• Рифление пластин увеличивает турбулентность потока и эффективность теплообмена.
• Оптимальный диаметр каналов снижает загрязнение и повышает производительность.
Материалы и конструкция
• Пластины из нержавеющей стали AISI 316L толщиной не менее 0,5 мм.
• Опорные плиты из прочной стали Ст3пс предотвращают деформацию.
• Гальваническое покрытие направляющих защищает от коррозии.
Удобство монтажа и обслуживания
• Патрубки на разной высоте для удобного подключения.
• Разнесенные порты упрощают разборку теплообменника.
• Механически обработанные фланцы для плотного прилегания.
Долговечность и защита
• Порошковая покраска всех элементов рамы.
• Дробеструйная подготовка поверхности стяжных плит.
• Исключен контакт среды с черным металлом — 100% защита.
Контроль качества и гарантия
• Трехступенчатые гидравлические испытания каждого теплообменника.
• Качество подтверждено системой менеджмента ГОСТ ISO 9001–2011.
• Гарантия на продукцию до 36 месяцев.
|
Наименование детали |
Марка материалов |
|
Пластины |
AISI 316L (08Х16Н11М3 по ГОСТ 5632-2014) |
|
Стяжные плиты |
Сталь Ст3пс по ГОСТ 380-2005 |
|
Прокладки |
EPDM, NBR, Viton. |
|
Патрубки |
08Х18Н10, 12Х18Н10Т, 08Х16Н11М3 по ГОСТ 5632-2014 |
Online программа расчета теплообменников
Скачать семейства теплообменников в Revit

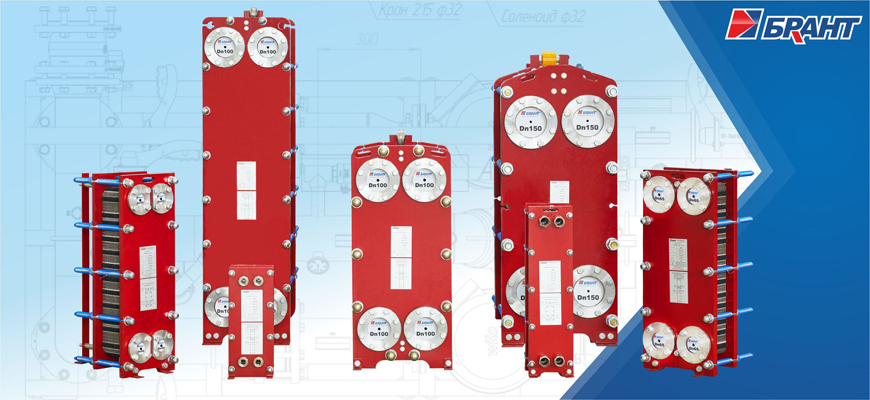

| Тип ТПР | Площадь поверхности теплообмена пластины, м² | Площадь поверхности теплообмена теплообменника, м² | Условный диаметр патрубков (фланцев) Ду, мм | Рабочее давление, МПа, не более | Температура рабочих сред, ˚С |
|---|---|---|---|---|---|
| ТПР-04 | 0,04 | 0,16 - 2,32 | 25 G 1” | 1.6 | -10+150 |
| ТПР-08 | 0,08 | 0,32 - 4,64 | 32 G 1 ¼” | 1.6 | -10+150 |
| ТПР-12 | 0,1278 | 0,51 - 15,08 | 50 | 1.6 | -10+150 |
| ТПР-14 | 0,15 | 0,6 - 14,7 | 50 | 1.6 | -10+150 |
| ТПР-19 | 0,22 | 3,96 - 25,96 | 65 | 1.6 | -10+150 |
| ТПР-21 | 0,24 | 4,32 - 35,52 | 100 | 1.6 | -10+150 |
| ТПР-41 | 0,45 | 8,1 - 179,1 | 150 | 1.6 | -10+150 |
| ТПР-47 | 0,5 | 9 - 99 | 100 | 1.6 | -10+150 |
-
ТПР-04
Температура рабочих сред, ˚С: -10+150 Рабочее давление, МПа, не более: 1.6 Условный диаметр патрубков (фланцев) Ду, мм: 25 G 1” Площадь поверхности теплообмена теплообменника, м2: 0,16 - 2,32 Материал уплотнений: EPDM Материал пластин: AISI 316L Размер присоединения: G 1” Тип присоединения: Резьба наружная ГОСТ 6357 Площадь поверхности теплообмена одной пластины, м2: 0,04 Среда: Вода / Гликолевый раствор до 50% Минимальная рабочая температура, 0С: -10 Максимальная рабочая температура, 0С: 150 Условное давление Ру, МПа: 1,6 -
ТПР-08
Температура рабочих сред, ˚С: -10+150 Рабочее давление, МПа, не более: 1.6 Условный диаметр патрубков (фланцев) Ду, мм: 32 G 1 ¼” Площадь поверхности теплообмена теплообменника, м2: 0,32 - 4,64 Материал уплотнений: EPDM Материал пластин: AISI 316L Размер присоединения: G 1 1/4” Тип присоединения: Резьба наружная ГОСТ 6357 Площадь поверхности теплообмена одной пластины, м2: 0,08 Среда: Вода / Гликолевый раствор до 50% Минимальная рабочая температура, 0С: -10 Максимальная рабочая температура, 0С: 150 Условное давление Ру, МПа: 1,6 -
ТПР-12
Температура рабочих сред, ˚С: -10+150 Рабочее давление, МПа, не более: 1.6 Условный диаметр патрубков (фланцев) Ду, мм: 50 Площадь поверхности теплообмена теплообменника, м2: 0,51 - 15,08 Материал уплотнений: EPDM Материал пластин: AISI 316L Размер присоединения: Ду 50 Тип присоединения: Фланцевое Ру 1,6 ГОСТ 12820 Площадь поверхности теплообмена одной пластины, м2: 0,1278 Среда: Вода / Гликолевый раствор до 50% Минимальная рабочая температура, 0С: -10 Максимальная рабочая температура, 0С: 150 Условное давление Ру, МПа: 1,6
-
ТПР-14
Температура рабочих сред, ˚С: -10+150 Рабочее давление, МПа, не более: 1.6 Условный диаметр патрубков (фланцев) Ду, мм: 50 Площадь поверхности теплообмена теплообменника, м2: 0,6 - 14,7 Материал уплотнений: EPDM Материал пластин: AISI 316L Размер присоединения: Ду 50 Тип присоединения: Фланцевое Ру 1,6 ГОСТ 12820 Площадь поверхности теплообмена одной пластины, м2: 0,15 Среда: Вода / Гликолевый раствор до 50% Минимальная рабочая температура, 0С: -10 Максимальная рабочая температура, 0С: 150 Условное давление Ру, МПа: 1,6 -
ТПР-19
Температура рабочих сред, ˚С: -10+150 Рабочее давление, МПа, не более: 1.6 Условный диаметр патрубков (фланцев) Ду, мм: 65 Площадь поверхности теплообмена теплообменника, м2: 3,96 - 25,96 Материал уплотнений: EPDM Материал пластин: AISI 316L Размер присоединения: Ду 65 Тип присоединения: Фланцевое Ру 1,6 ГОСТ 12820 Площадь поверхности теплообмена одной пластины, м2: 0,22 Среда: Вода / Гликолевый раствор до 50% Минимальная рабочая температура, 0С: -10 Максимальная рабочая температура, 0С: 150 Условное давление Ру, МПа: 1,6 -
ТПР-21
Температура рабочих сред, ˚С: -10+150 Рабочее давление, МПа, не более: 1.6 Условный диаметр патрубков (фланцев) Ду, мм: 100 Площадь поверхности теплообмена теплообменника, м2: 4,32 - 35,52 Материал уплотнений: EPDM Материал пластин: AISI 316L Размер присоединения: Ду 100 Тип присоединения: Фланцевое Ру 1,6 ГОСТ 12820 Площадь поверхности теплообмена одной пластины, м2: 0,24 Среда: Вода / Гликолевый раствор до 50% Минимальная рабочая температура, 0С: -10 Максимальная рабочая температура, 0С: 150 Условное давление Ру, МПа: 1,6
-
ТПР-41
Температура рабочих сред, ˚С: -10+150 Рабочее давление, МПа, не более: 1.6 Условный диаметр патрубков (фланцев) Ду, мм: 150 Площадь поверхности теплообмена теплообменника, м2: 8,1 - 179,1 Материал уплотнений: EPDM Материал пластин: AISI 316L Размер присоединения: DN 150 Тип присоединения: Фланцевое Ру 1,6 ГОСТ 12820 Площадь поверхности теплообмена одной пластины, м2: 0,45 Среда: Вода / Гликолевый раствор до 50% Минимальная рабочая температура, 0С: -10 Максимальная рабочая температура, 0С: 150 Условное давление Ру, МПа: 1,6 -
ТПР-47
Температура рабочих сред, ˚С: -10+150 Рабочее давление, МПа, не более: 1.6 Условный диаметр патрубков (фланцев) Ду, мм: 100 Площадь поверхности теплообмена теплообменника, м2: 9 - 99 Материал уплотнений: EPDM Материал пластин: AISI 316L Размер присоединения: DN 100 Тип присоединения: Фланцевое Ру 1,6 ГОСТ 12820 Площадь поверхности теплообмена одной пластины, м2: 0,5 Среда: Вода / Гликолевый раствор до 50% Минимальная рабочая температура, 0С: -10 Максимальная рабочая температура, 0С: 150 Условное давление Ру, МПа: 1,6
