Блоки обвязки приточных установок

Блоки обвязки приточных установок

Отрасль: Промышленность
Назначение: Модернизация системы промышленной вентиляции и отопления
Год: 2025
Установленное оборудование: Блоки обвязки приточных установок для систем вентиляции и отопления (теплоноситель – пар)

Описание проекта

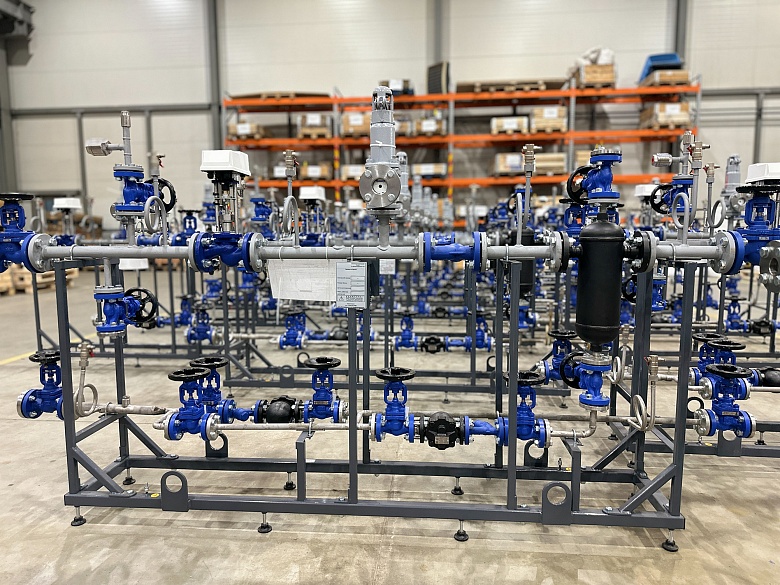

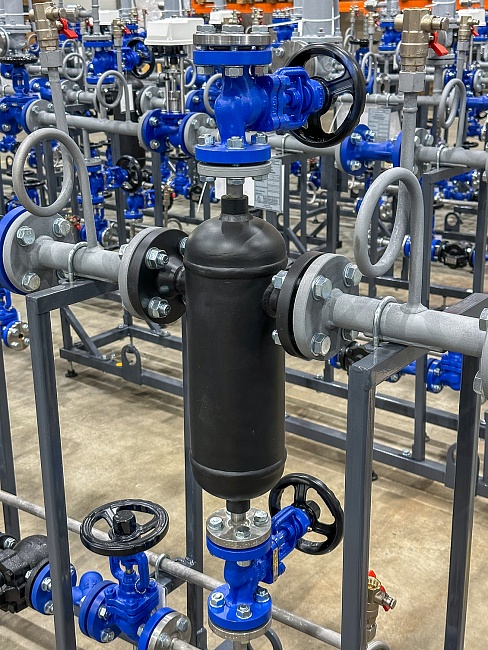

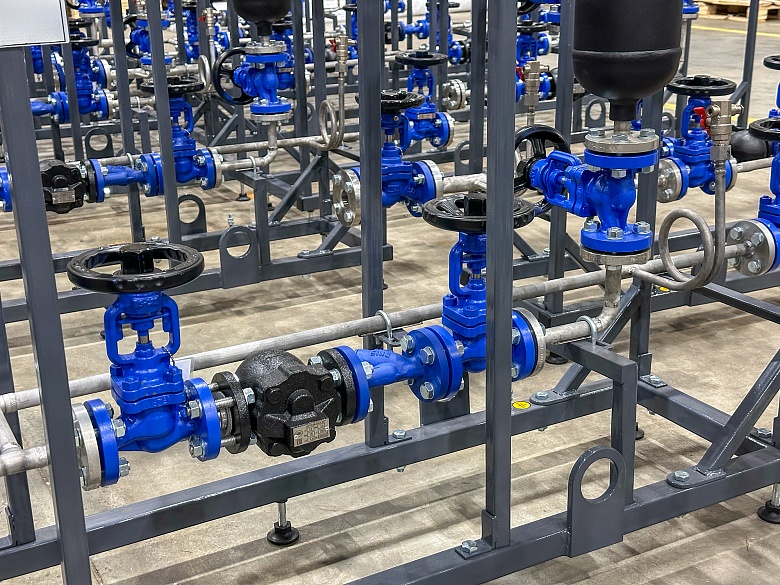

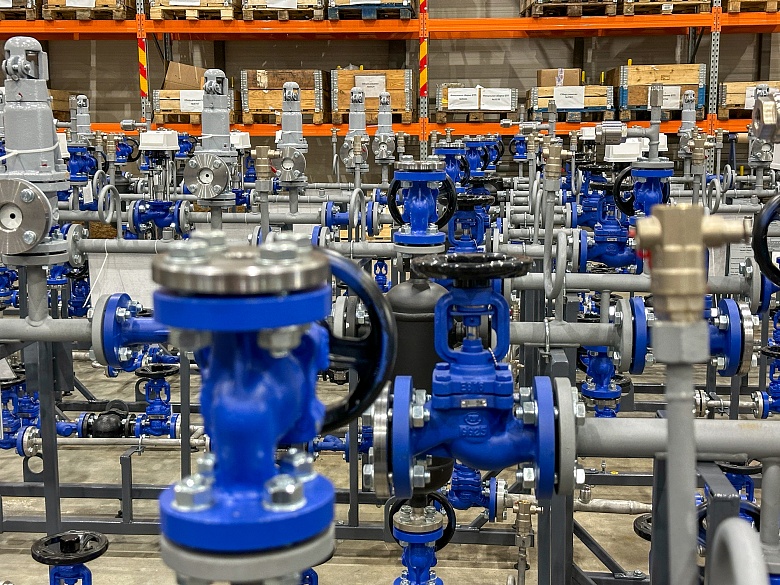

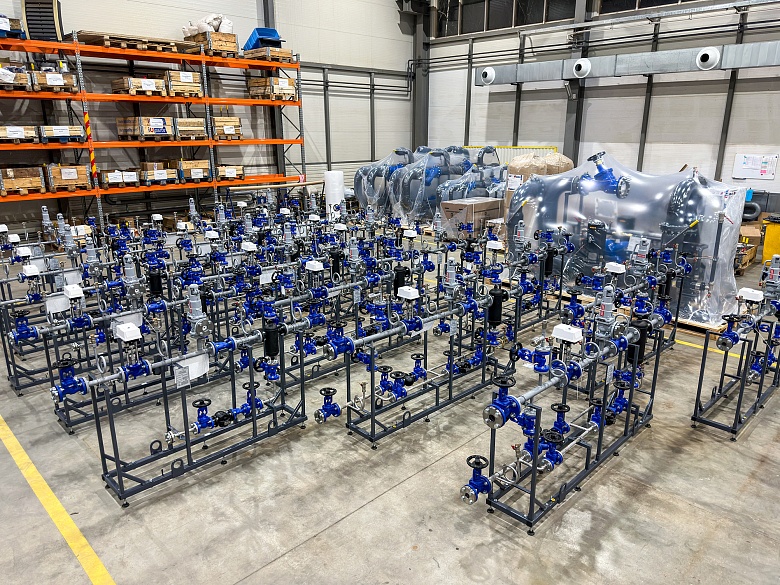

Для одного из промышленных объектов в Казани завод «БРАНТ» спроектировал и изготовил 21 блок обвязки приточных установок для систем вентиляции и отопления с теплоносителем перегретый пар.


Работа с паром требует особенно внимательного подхода к подбору оборудования, конструкции трубопроводов и качеству изготовления. Высокая температура теплоносителя, рабочее давление и особенности эксплуатации предъявляют повышенные требования к надежности и безопасности решений.


Задача проекта

Перед нами стояла задача изготовить блоки обвязки для приточных установок, работающих в системе с перегретым паром. Оборудование должно было обеспечить надежную и безопасную работу в заданных параметрах, соответствовать требованиям нормативной документации и быть готовым к эксплуатации на промышленном объекте.


Технические характеристики

  • Теплоноситель: перегретый пар
  • Давление в паропроводе: 3 бар
  • Температура в паропроводе: 170 °C
  • Температура в конденсатопроводе: 90 °C
  • Расход пара на установку: от 110 до 315 кг/ч

Реализованное решение

Для объекта спроектированы и изготовлены блоки обвязки приточных установок с учетом рабочих параметров системы и требований к эксплуатации паровых линий.

Оборудование рассчитано в соответствии с актуальными требованиями нормативной документации и сводов правил СП.

В конструкции применен бесшовный трубопровод, который повышает надежность при работе с паром.
Сварные соединения прошли визуально-измерительный контроль и гидравлические испытания на герметичность.
