Описание проекта

Технические характеристики

• Тепловая нагрузка: 5495,17 кВт
• Расход теплоносителя: 117,6 т/ч (первичный контур), 188,69 т/ч (вторичный контур)
• Температурный график: 130–70 °C (первичный), 90–65 °C (отопление)
• Давление: 44/34 м.в.ст.
• Площадь ЦТП: 72 м² (габариты контейнера 12 × 6 м)
• Объём теплообменной поверхности: 132,75 м²

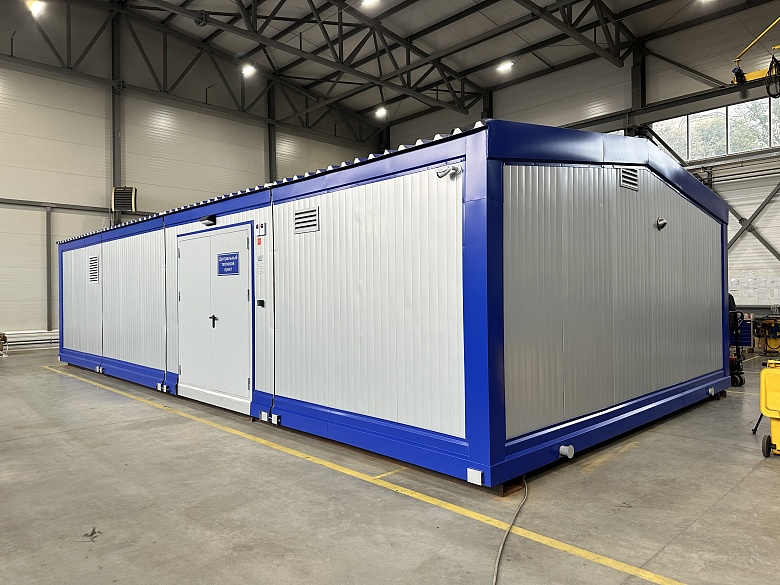

• Контейнер: утеплённый, двухскатная крыша, вентиляция, отопление, IV степень огнестойкости

Состав оборудования

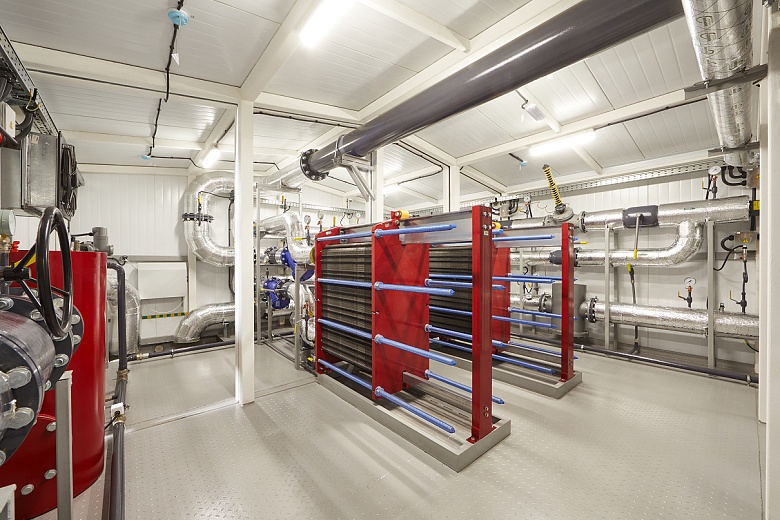

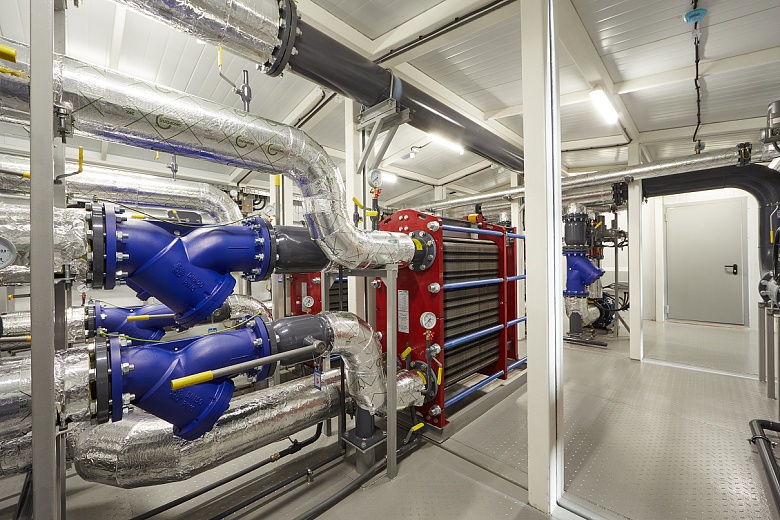

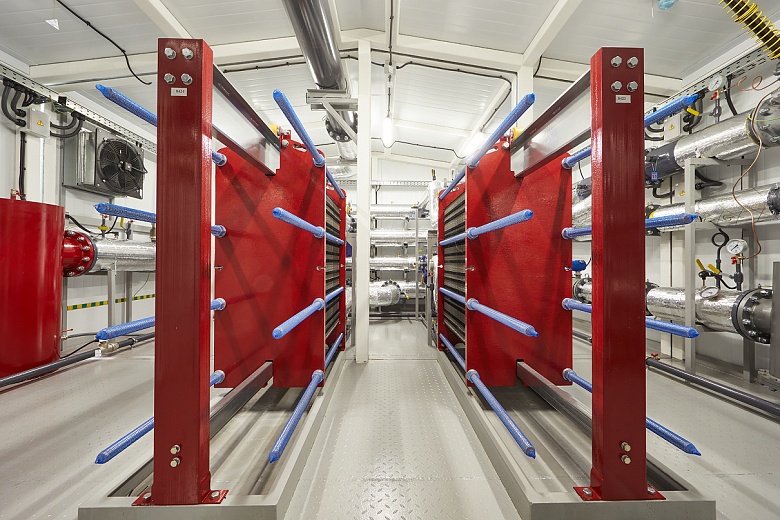

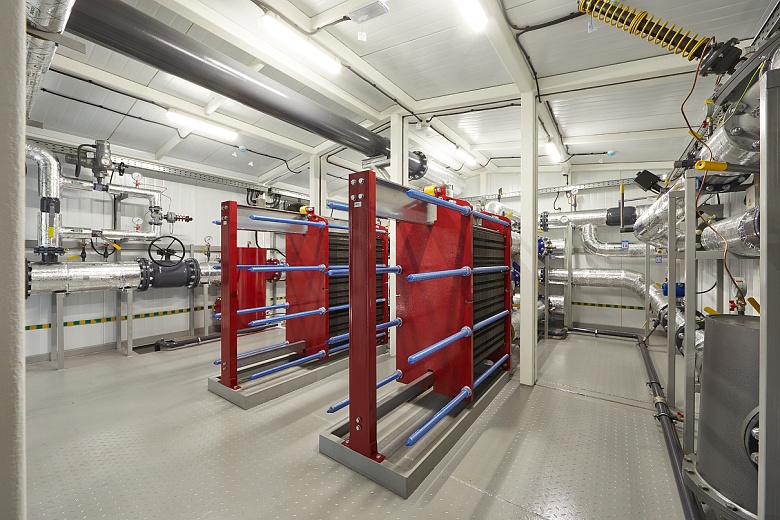

• Пластинчатый теплообменник БРАНТ ТПР41 (2 шт.)

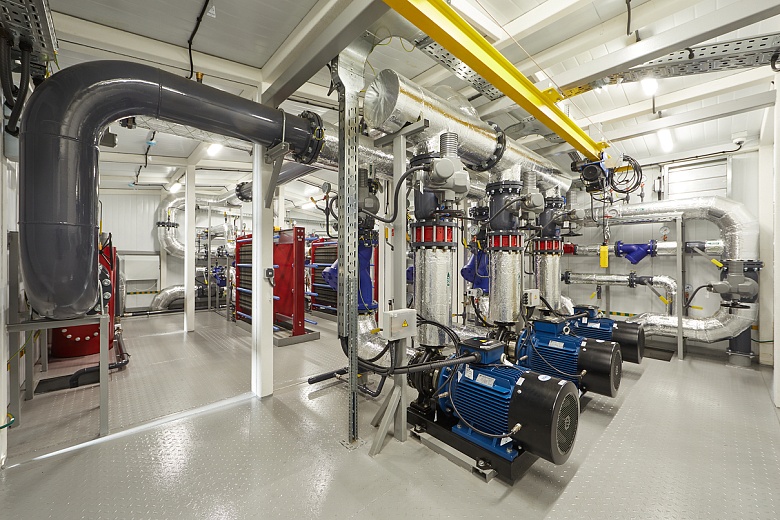

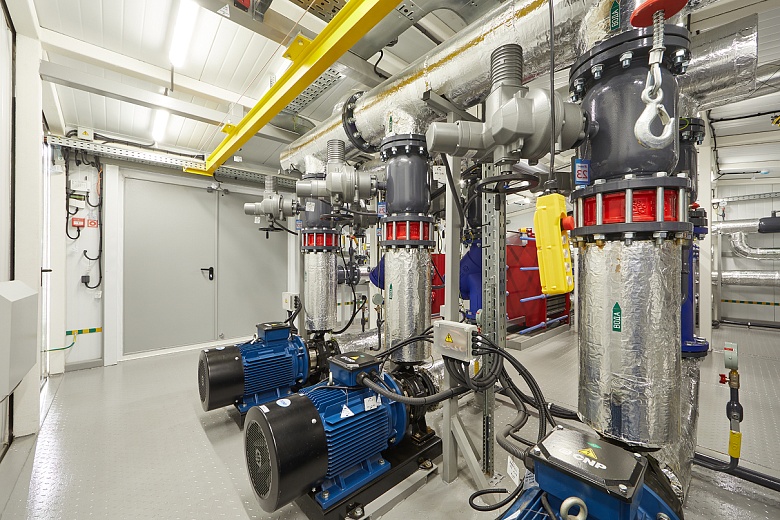

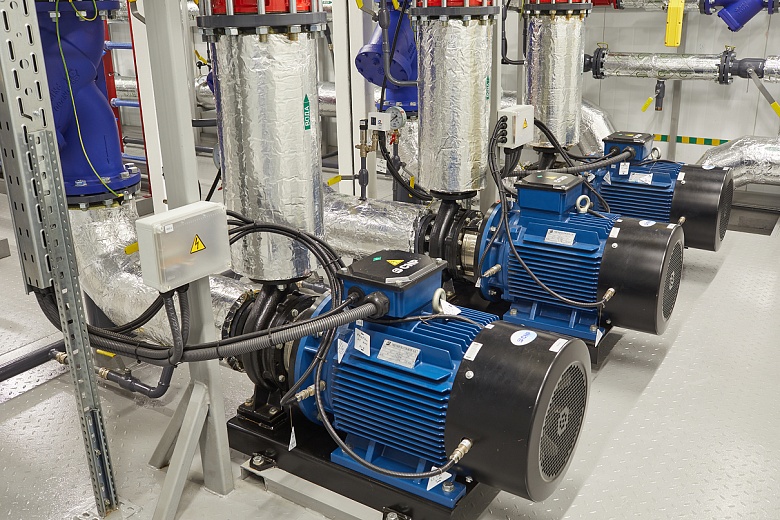

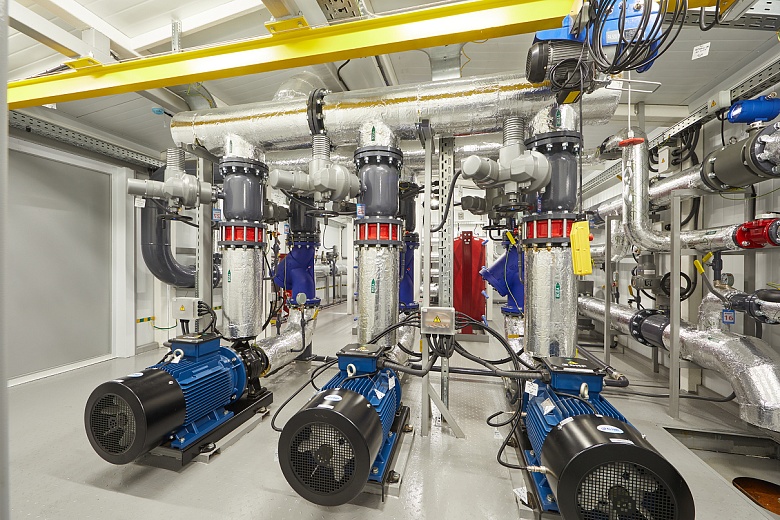

• Насосы с сухим ротором CNP NIS100-65-200G/37 (3 шт.)

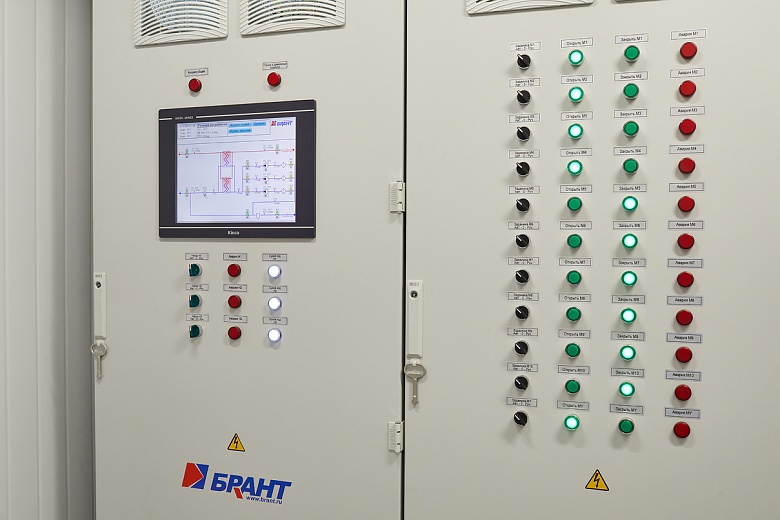

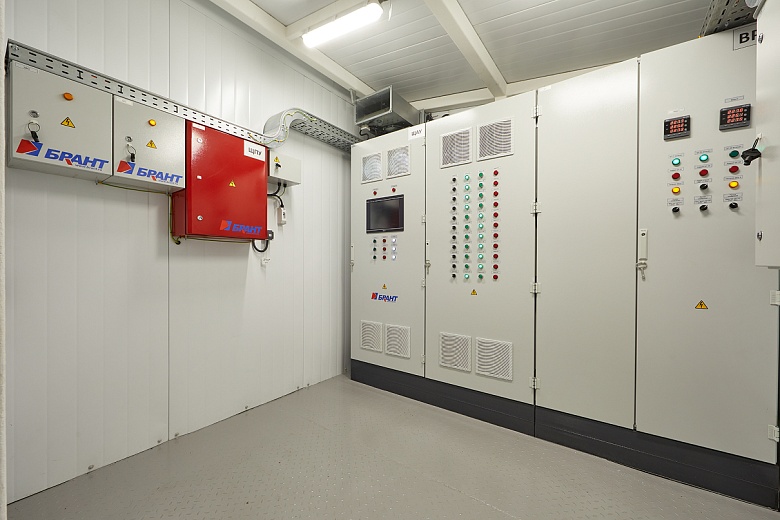

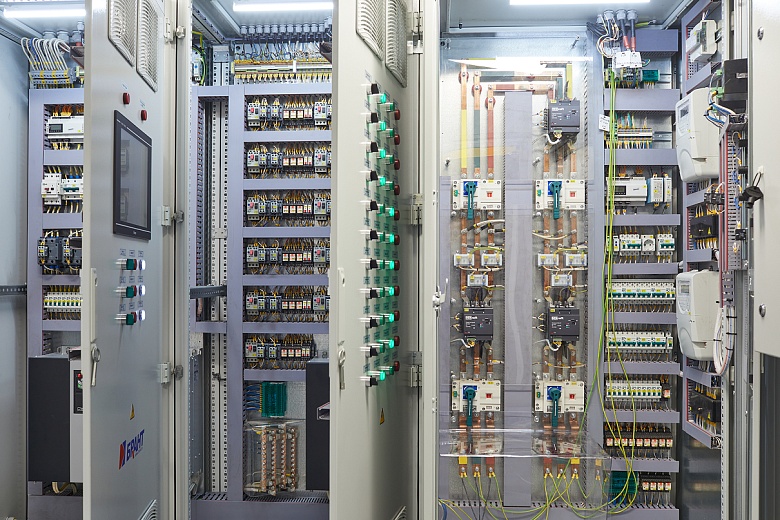

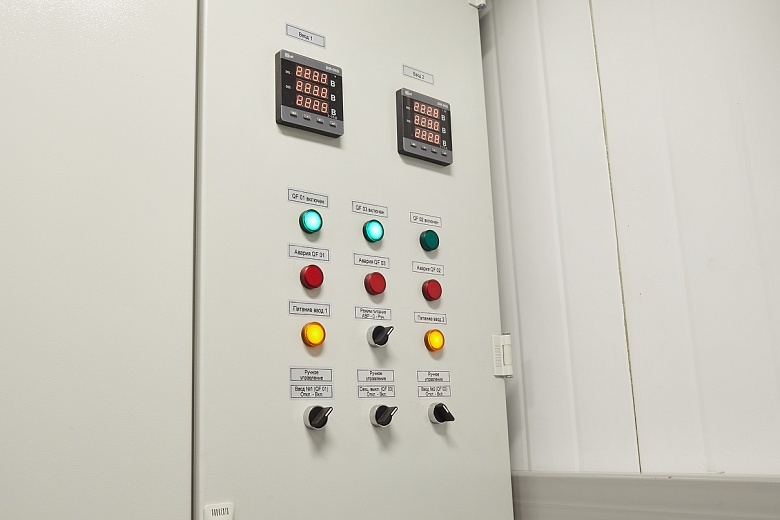

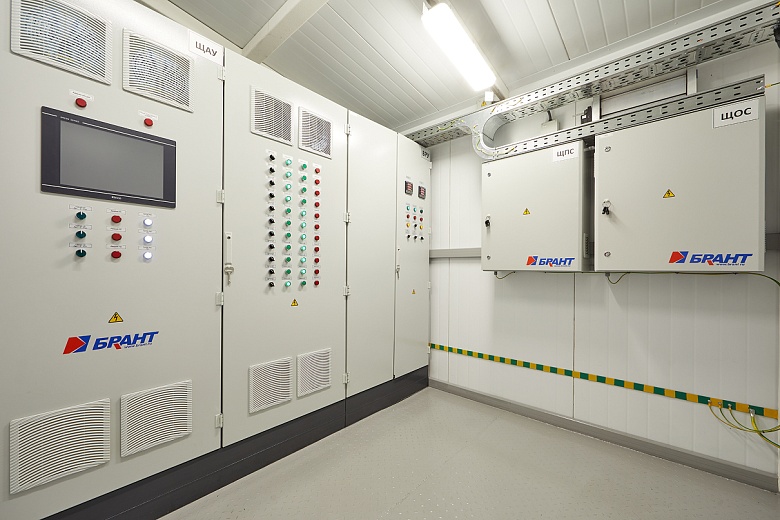

• Шкаф управления тепловым пунктом
• Шкаф учёта тепла с тепловычислителем

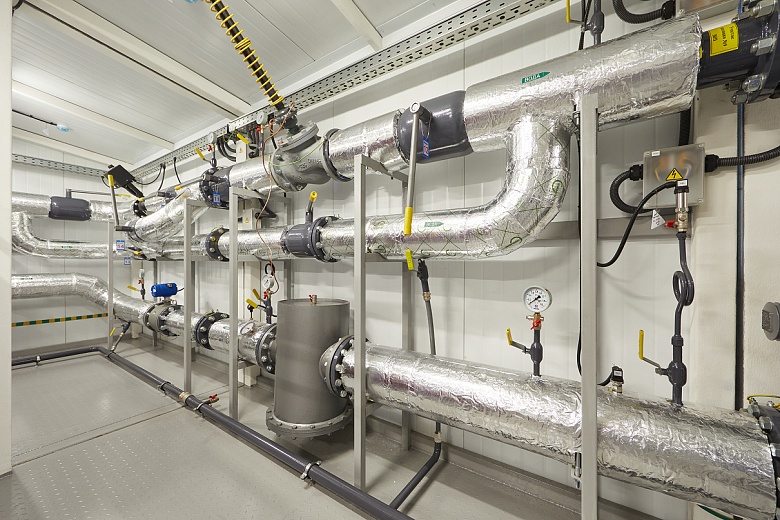

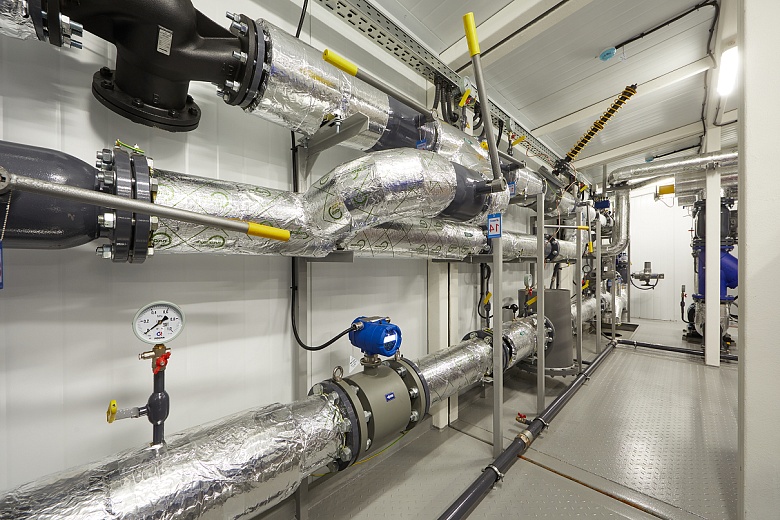

• Расходомеры, датчики давления и температуры

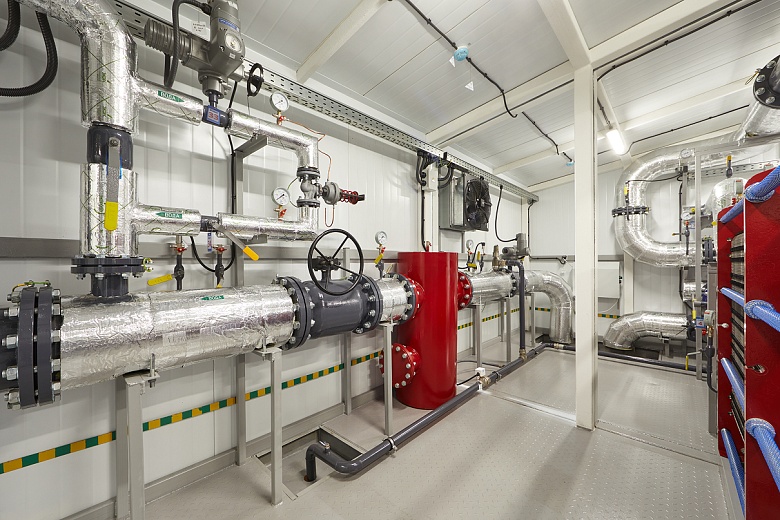

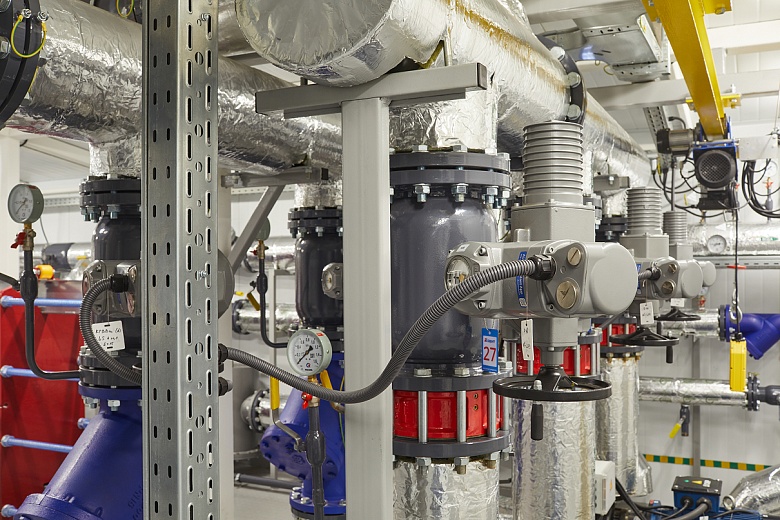

• Грязевики, фильтры, электроприводы

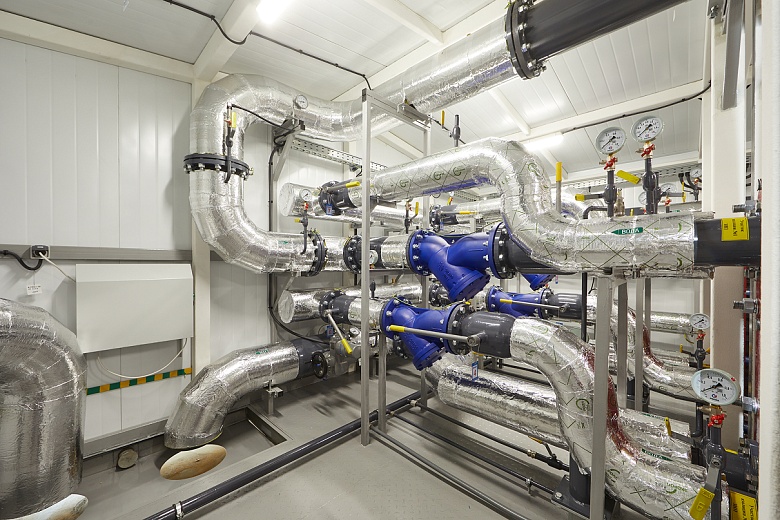

• Арматура — стальная, рассчитанная на высокие нагрузки

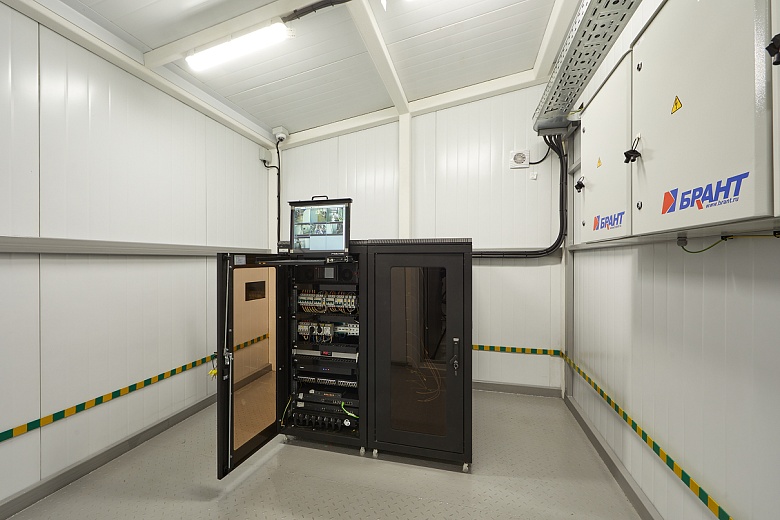

• Комплексная система охранно-пожарной сигнализации

Особенности исполнения

• Промышленное электрическое отопление с автоматическим регулированием
• Автоматическая вентиляция, светодиодное освещение
• Стены из сэндвич-панелей 100 мм, усиленный металлический каркас
• Пол из рифлёной стали, пожарная система, видеонаблюдение и контроль доступа
• Возможность транспортировки в собранном виде

Надёжность и безопасность

Как и в других проектах, завод БРАНТ обеспечил максимальную надёжность и энергоэффективность оборудования. Установка спроектирована с резервированием, продуманной компоновкой и полным соответствием отраслевым требованиям.

Объекты с повышенными требованиями к безопасности — именно та сфера, где компетенции БРАНТ особенно востребованы.
