Схема 11. Управление двумя контурами отопления по независимой схеме, двумя контурами подпитки, двумя контурами ГВС

Схема 11. Управление двумя контурами отопления по независимой схеме, двумя контурами подпитки, двумя контурами ГВС


заполнить опросный лист

Управление двумя контурами отопления, двумя контурами подпитки и двумя контурами ГВС:

  • Автоматическое регулирование температуры теплоносителя в подающем трубопроводе  контура отопления 1.
  • Автоматическое регулирование температуры теплоносителя в обратном трубопроводе  контура отопления 1.
  • Автоматическое управление клапаном/насосом контура подпитки 1.
  • Ручное управление исполнительным оборудованием контуров отопления и подпитки 1.
  • Автоматическое регулирование температуры теплоносителя в подающем трубопроводе  контура отопления 2.
  • Автоматическое регулирование температуры теплоносителя в обратном трубопроводе  контура отопления 2.
  • Автоматическое управление клапаном/насосом контура подпитки 2
  • Ручное управление исполнительным оборудованием контуров отопления и подпитки 2.
  • Автоматическое регулирование температуры контура ГВС 1.
  • Ручное управление исполнительным оборудованием контура ГВС 1.
  • Автоматическое регулирование температуры контура ГВС 2.
  • Ручное управление исполнительным оборудованием контура ГВС 2.

·       Автоматическое регулирование температуры теплоносителя в подающем трубопроводе  контура отопления производится по настраиваемому линейному  графику  температуры теплоносителя, подаваемого в систему отопления в зависимости от температуры наружного воздуха,   с возможностью ограничения по минимальной и максимальной температуре воды в контуре отопления.

·       Автоматическое регулирование температуры теплоносителя в обратном трубопроводе  контура отопления производится по настраиваемому линейному  графику  температуры теплоносителя, возвращаемого из  системы отопления в зависимости от температуры наружного воздуха,   при условии включения функции регулирования по температуре теплоносителя в обратном трубопроводе контура отопления.

      Графики температуры теплоносителя, в подающем (обратном) трубопроводе контура отопления в зависимости от температуры наружного воздуха настраиваются по точкам. (Подробно см. «Руководство по эксплуатации ШУТП»)

·       Автоматическое регулирование температуры в контуре отопления с постоянным значением (например, система теплого пола и т.п.)

·       Управление циркуляционными и повысительными насосам:

- переключение насосов по времени наработки

- включение резервного насоса при аварии основного насоса.

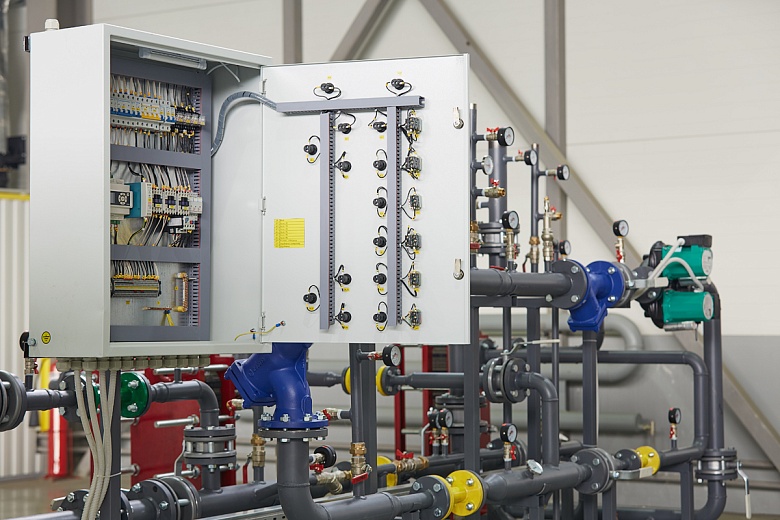

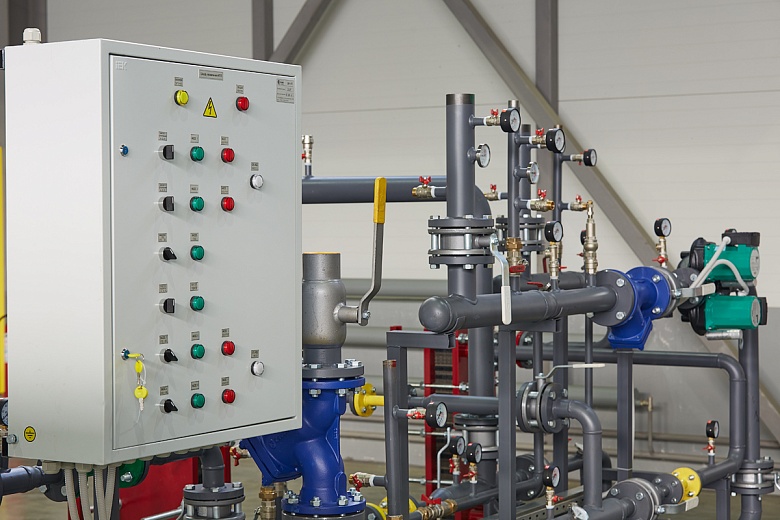

·       Ручное управление исполнительным оборудованием ИТП осуществляется посредством ключей (кнопок) управления  либо панели оператора (в зависимости от комплектации ШУТП):

- циркуляционные насосы включить/выключить;

- электропривод регулирующего клапана  открыть/закрыть

(Подробно см. «Руководство по эксплуатации ШУТП»)


Контур отопления 2


·       Автоматическое регулирование температуры теплоносителя в подающем трубопроводе  контура отопления производится по настраиваемому линейному  графику  температуры теплоносителя, подаваемого в систему отопления в зависимости от температуры наружного воздуха,   с возможностью ограничения по минимальной и максимальной температуре воды в контуре отопления.

·       Автоматическое регулирование температуры теплоносителя в обратном трубопроводе  контура отопления производится по настраиваемому линейному  графику  температуры теплоносителя, возвращаемого из  системы отопления в зависимости от температуры наружного воздуха,   при условии включения функции регулирования по температуре теплоносителя в обратном трубопроводе контура отопления.

      Графики температуры теплоносителя, в подающем (обратном) трубопроводе контура отопления в зависимости от температуры наружного воздуха настраиваются по точкам. (Подробно см. «Руководство по эксплуатации ШУТП»)

·       Автоматическое регулирование температуры в контуре отопления с постоянным значением (например, система теплого пола и т.п.)

·       Управление циркуляционными и повысительными насосам:

- переключение насосов по времени наработки

- включение резервного насоса при аварии основного насоса.

·       Ручное управление исполнительным оборудованием ИТП осуществляется посредством ключей (кнопок) управления  либо панели оператора (в зависимости от комплектации ШУТП):

- циркуляционные насосы включить/выключить;

- электропривод регулирующего клапана  открыть/закрыть

(Подробно см. «Руководство по эксплуатации ШУТП»)

·                         Автоматическое поддержание требуемого значения давления в контуре отопления.

Открытие клапана (включение насоса) подпитки при значении давления в контуре отопления ниже уставки и закрытие клапана (отключение насоса) подпитки при значении давления в контуре отопления равном уставке.

·       Контроль продолжительности открытия клапана (включения насоса) подпитки с целью определения режима аварии (утечки)  в контуре отопления.

·       Ручное управление исполнительным оборудованием ИТП осуществляется посредством ключей (кнопок) управления  либо панели оператора (в зависимости от комплектации ШУТП):

- повысительные  насосы включить/выключить;

- электропривод  клапана  подпитки открыть/закрыть. (Подробно см. «Руководство по эксплуатации ШУТП»)


Контур подпитки 2


·                         Автоматическое поддержание требуемого значения давления в контуре отопления.

Открытие клапана (включение насоса) подпитки при значении давления в контуре отопления ниже уставки и закрытие клапана (отключение насоса) подпитки при значении давления в контуре отопления равном уставке.

·       Контроль продолжительности открытия клапана (включения насоса) подпитки с целью определения режима аварии (утечки)  в контуре отопления.

·       Ручное управление исполнительным оборудованием ИТП осуществляется посредством ключей (кнопок) управления  либо панели оператора (в зависимости от комплектации ШУТП):

- повысительные  насосы включить/выключить;

- электропривод  клапана  подпитки открыть/закрыть. (Подробно см. «Руководство по эксплуатации ШУТП»)


  • Автоматическое регулирование температуры контура ГВС в соответствии с уставкой.
  • Автоматический контроль температуры  теплоносителя в обратном трубопроводе после теплообменника ГВС,  при условии включения данной функции.
  • Ручное управление исполнительным оборудованием ИТП осуществляется посредством ключей (кнопок) управления  либо панели оператора (в зависимости от комплектации ШУТП):

- циркуляционные насосы включить/выключить;

- электропривод регулирующего клапана  открыть/закрыть

(Подробно см. «Руководство по эксплуатации ШУТП»)


Контур ГВС 2


  • Автоматическое регулирование температуры контура ГВС в соответствии с уставкой.
  • Автоматический контроль температуры  теплоносителя в обратном трубопроводе после теплообменника ГВС,  при условии включения данной функции.
  • Ручное управление исполнительным оборудованием ИТП осуществляется посредством ключей (кнопок) управления  либо панели оператора (в зависимости от комплектации ШУТП):

- циркуляционные насосы включить/выключить;

- электропривод регулирующего клапана  открыть/закрыть

(Подробно см. «Руководство по эксплуатации ШУТП»)

Для реализации данной схемы необходимы следующие компоненты:



Элемент системы

Обозначение на схеме

Рекомендуемое оборудование

Количество

Датчик температуры наружного воздуха

ТЕ4

Термометр сопротивления  Pt100

1

Датчик температуры теплоносителя

ТЕ1, ТЕ2, ТЕ5, ТЕ6

Термометр сопротивления  Pt100

4

Датчик температуры ГВС

ТЕ3, ТЕ7

Термометр сопротивления  Pt100

2

Реле давления

РS1- РS8

Реле давления с дискретным выходом

8 (6)

Датчик давления

(РЕ1), (PE2)

Датчик давления с выходом 4-20 мА

2

Электропривод регулирющего клапана системы отопления

М1, M3

Электропривод с трехпозиционным типом управления ~220В, ~24В  Imax=8А

2

Электропривод регулирющего клапана системы ГВС

М2, М4

Электропривод с трехпозиционным типом управления ~220В, ~24В  Imax=8А

1

Клапан подпитки

Y1, Y2

Электромагнитный клапан ~220В, ~24В  Imax=8А

2

Насос системы отопления 1

Р1, Р2

Циркуляционный насос ~220В, ~380В, Imax=10А

2

Насос системы отопления 2

Р5, Р6

Циркуляционный насос ~220В, ~380В, Imax=10А

2

Насос системы ГВС

Р3, Р7

Циркуляционный насос ~220В, ~380В, Imax=10А

2

Насос контура подпитки 1

Р4 (Р9)

Повысительный насос ~220В, ~380В, Imax=10А

1 (2)

Насос контура подпитки 2

Р8 (Р10)

Повысительный насос ~220В, ~380В, Imax=10А

1 (2)
