Управление одним контуром отопления, одним контуром ГВС, одним контуром подпитки:

  • Автоматическое регулирование температуры теплоносителя в подающем трубопроводе  контура отопления.
  • Автоматическое регулирование температуры теплоносителя в обратном трубопроводе  контура отопления.
  • Автоматическое управление клапаном/насосом контура подпитки
  • Ручное управление исполнительным оборудованием контуров отопления и подпитки.
  • Автоматическое регулирование температуры контура ГВС.
  • Ручное управление исполнительным оборудованием контура ГВС.

·       Автоматическое регулирование температуры теплоносителя в подающем трубопроводе  контура отопления производится по настраиваемому линейному  графику  температуры теплоносителя, подаваемого в систему отопления в зависимости от температуры наружного воздуха,   с возможностью ограничения по минимальной и максимальной температуре воды в контуре отопления.

·       Автоматическое регулирование температуры теплоносителя в обратном трубопроводе  контура отопления производится по настраиваемому линейному  графику  температуры теплоносителя, возвращаемого из  системы отопления в зависимости от температуры наружного воздуха,   при условии включения функции регулирования по температуре теплоносителя в обратном трубопроводе контура отопления.

      Графики температуры теплоносителя, в подающем (обратном) трубопроводе контура отопления в зависимости от температуры наружного воздуха настраиваются по точкам. (Подробно см. «Руководство по эксплуатации ШУТП»)

·       Автоматическое регулирование температуры в контуре отопления с постоянным значением (например, система теплого пола и т.п.)

·       Управление циркуляционными и повысительными насосам:

- переключение насосов по времени наработки

- включение резервного насоса при аварии основного насоса.

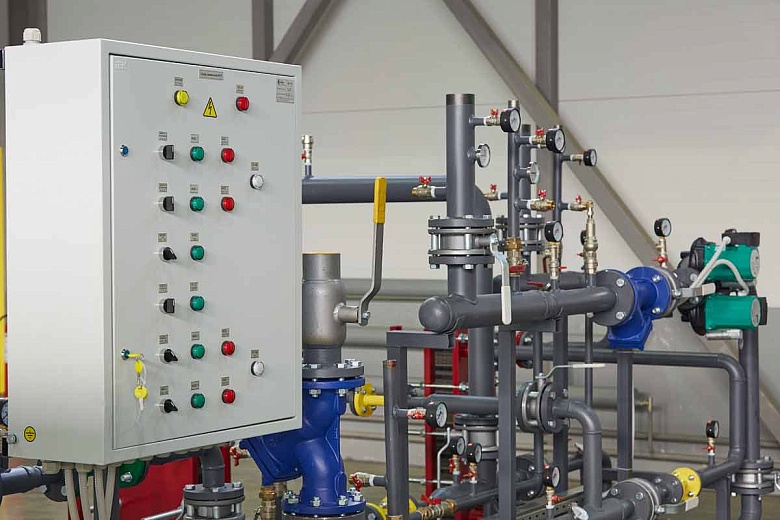

·       Ручное управление исполнительным оборудованием ИТП осуществляется посредством ключей (кнопок) управления  либо панели оператора (в зависимости от комплектации ШУТП):

- циркуляционные насосы включить/выключить;

- электропривод регулирующего клапана  открыть/закрыть

(Подробно см. «Руководство по эксплуатации ШУТП»)



·                         Автоматическое поддержание требуемого значения давления в контуре отопления.

Открытие клапана (включение насоса) подпитки при значении давления в контуре отопления ниже уставки и закрытие клапана (отключение насоса) подпитки при значении давления в контуре отопления равном уставке.

·       Контроль продолжительности открытия клапана (включения насоса) подпитки с целью определения режима аварии (утечки)  в контуре отопления.

·       Ручное управление исполнительным оборудованием ИТП осуществляется посредством ключей (кнопок) управления  либо панели оператора (в зависимости от комплектации ШУТП):

- повысительные  насосы включить/выключить;

- электропривод  клапана  подпитки открыть/закрыть

(Подробно см. «Руководство по эксплуатации ШУТП»)

  • Автоматическое регулирование температуры контура ГВС в соответствии с уставкой.
  • Автоматический контроль температуры  теплоносителя в обратном трубопроводе после теплообменника ГВС,  при условии включения данной функции.
  • Ручное управление исполнительным оборудованием ИТП осуществляется посредством ключей (кнопок) управления  либо панели оператора (в зависимости от комплектации ШУТП):

- циркуляционные насосы включить/выключить;

- электропривод регулирующего клапана  открыть/закрыть

(Подробно см. «Руководство по эксплуатации ШУТП»)

Для реализации данной схемы необходимы следующие компоненты:

Элемент системы

Обозначение на схеме

Применяемое оборудование

Количество

Датчик температуры наружного воздуха

ТЕ4

Термометр сопротивления  Pt1000/ Pt100

1

Датчик температуры теплоносителя

ТЕ1, ТЕ2

Термометр сопротивления  Pt1000/ Pt100

2

Датчик температуры ГВС

ТЕ3

Термометр сопротивления Pt1000/ Pt100

1

Датчик температуры обратной сетевой воды после теплообменника ГВС

ТЕ9

Термометр сопротивления  Pt1000/ Pt100

1

Реле давления

РS1, РS2, РS3, РS4

Реле давления с дискретным выходом

4

Датчик давления

(РЕ1)

Датчик давления с выходом 4-20 мА

(1)

Электропривод регулирующего клапана системы отопления

М1

Электропривод с трехпозиционным типом управления ~220В, ~24В  Imax=8А

1

Электропривод регулирующего клапана системы ГВС

М2

Электропривод с трехпозиционным типом управления ~220В, ~24В  Imax=8А

1

Клапан подпитки

Y1

Электромагнитный клапан ~220В, ~24В  Imax=8А

1

Насос системы отопления 1

Р1

Циркуляционный насос ~220В, ~380В, Imax=10А

1

Насос системы отопления 2

Р2

Циркуляционный насос ~220В, ~380В, Imax=10А

1

Насос контура ГВС

Р3

Циркуляционный насос ~220В, ~380В, Imax=10А

1

Насос контура подпитки

Р4 (Р5)

Повысительный насос ~220В, ~380В, Imax=10А

1 (2)
