Схема 05. Управление одним контуром отопления по зависимой схеме и одним контуром ГВС
заполнить опросный лист
Управление одним контуром отопления и одним контуром ГВС:
- Автоматическое регулирование температуры теплоносителя в подающем трубопроводе контура отопления.
- Автоматическое регулирование температуры теплоносителя в обратном трубопроводе контура отопления.
- Ручное управление исполнительным оборудованием контура отопления.
- Автоматическое регулирование температуры контура ГВС.
- Ручное управление исполнительным оборудованием контура ГВС.
· Автоматическое регулирование температуры теплоносителя в подающем трубопроводе контура отопления производится по настраиваемому линейному графику температуры теплоносителя, подаваемого в систему отопления в зависимости от температуры наружного воздуха, с возможностью ограничения по минимальной и максимальной температуре воды в контуре отопления.
· Автоматическое регулирование температуры теплоносителя в обратном трубопроводе контура отопления производится по настраиваемому линейному графику температуры теплоносителя, возвращаемого из системы отопления в зависимости от температуры наружного воздуха, при условии включения функции регулирования по температуре теплоносителя в обратном трубопроводе контура отопления.
Графики температуры теплоносителя, в подающем (обратном) трубопроводе контура отопления в зависимости от температуры наружного воздуха настраиваются по точкам. (Подробно см. «Руководство по эксплуатации ШУТП»)
· Автоматическое регулирование температуры в контуре отопления с постоянным значением (например, система теплого пола и т.п.)

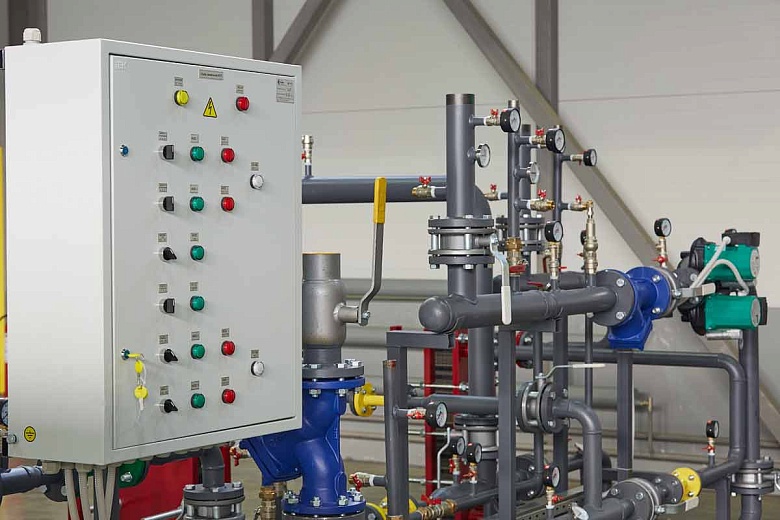

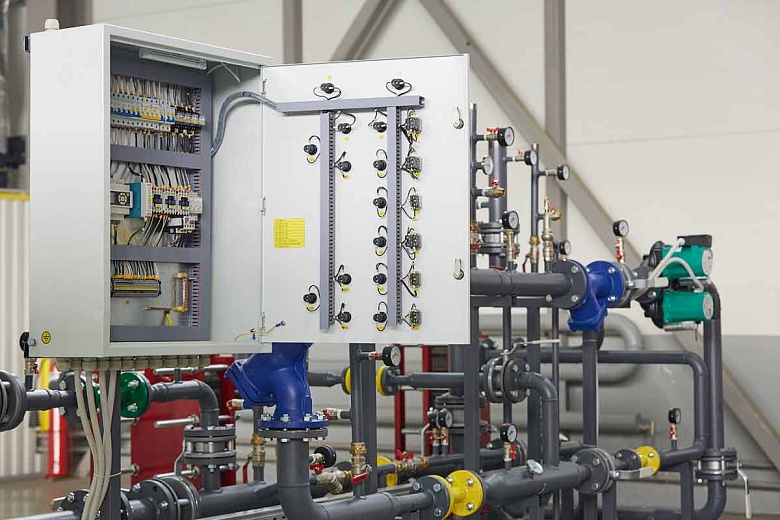

· Ручное управление исполнительным оборудованием ИТП осуществляется посредством ключей (кнопок) управления либо панели оператора (в зависимости от комплектации ШУТП):
- циркуляционные насосы включить/выключить;
- электропривод регулирующего клапана открыть/закрыть
(Подробно см. «Руководство по эксплуатации ШУТП»)
- Автоматическое регулирование температуры контура ГВС в соответствии с уставкой.
- Автоматический контроль температуры теплоносителя в обратном трубопроводе после теплообменника ГВС, при условии включения данной функции.
- Ручное управление исполнительным оборудованием ИТП осуществляется посредством ключей (кнопок) управления либо панели оператора (в зависимости от комплектации ШУТП):
- циркуляционные насосы включить/выключить;
- электропривод регулирующего клапана открыть/закрыть
(Подробно см. «Руководство по эксплуатации ШУТП»)
Для реализации данной схемы необходимы следующие компоненты:
Элемент системы |
Обозначение на схеме |
Рекомендуемое оборудование |
Количество |
Датчик температуры наружного воздуха |
ТЕ4 |
Термометр сопротивления Pt1000/ Pt100 |
1 |
Датчик температуры теплоносителя |
ТЕ1, ТЕ2 |
Термометр сопротивления Pt1000/ Pt100 |
2 |
Датчик температуры ГВС |
ТЕ3 |
Термометр сопротивления Pt1000/ Pt100 |
1 |
Датчик температуры обратной сетевой воды после теплообменника ГВС |
ТЕ9 |
Термометр сопротивления Pt1000/ Pt100 |
1 |
Реле давления |
РS1, PS3 |
Реле давления с дискретным выходным сигналом. |
2 |
Электропривод регулирующего клапана системы отопления |
М1 |
Электропривод с трехпозиционным типом управления ~220В, ~24В Imax=8А |
1 |
Электропривод регулирующего клапана системы ГВС |
М2 |
Электропривод с трехпозиционным типом управления ~220В, ~24В Imax=8А |
1 |
Насос системы отопления 1 |
Р1 |
Циркуляционный насос ~220В, ~380В, Imax=10А |
1 |
Насос системы отопления 2 |
Р2 |
Циркуляционный насос ~220В, ~380В, Imax=10А |
1 |
Насос контура ГВС |
Р3 |
Циркуляционный насос ~220В, ~380В, Imax=10А |
1 |
