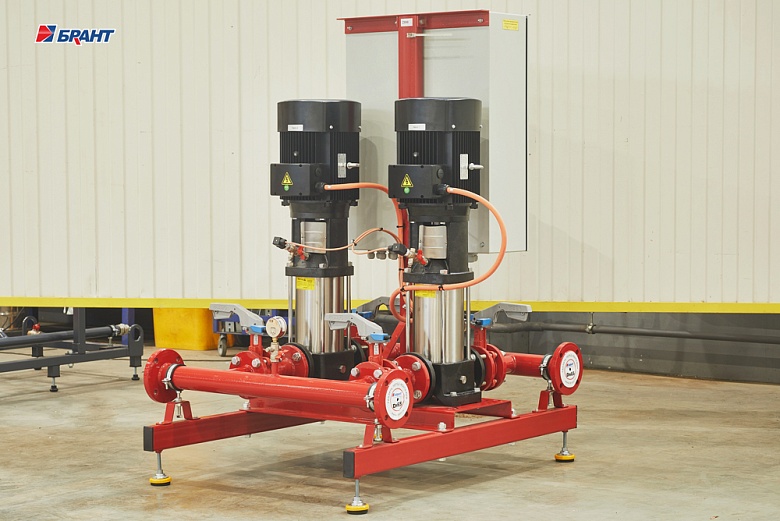

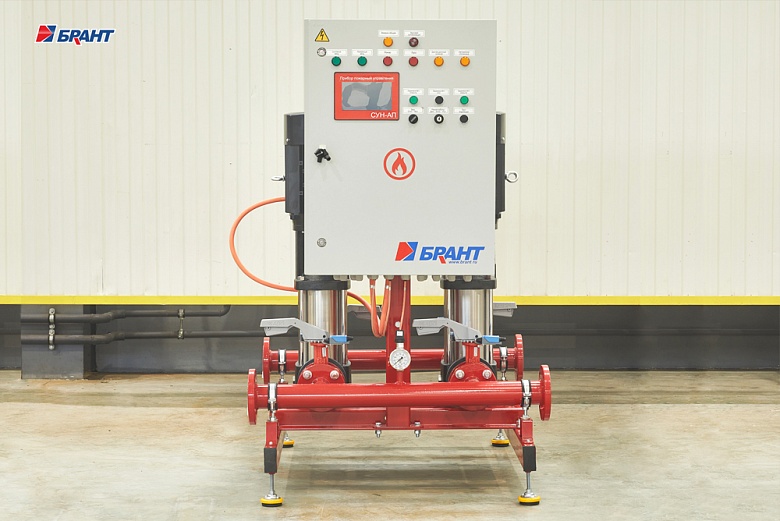

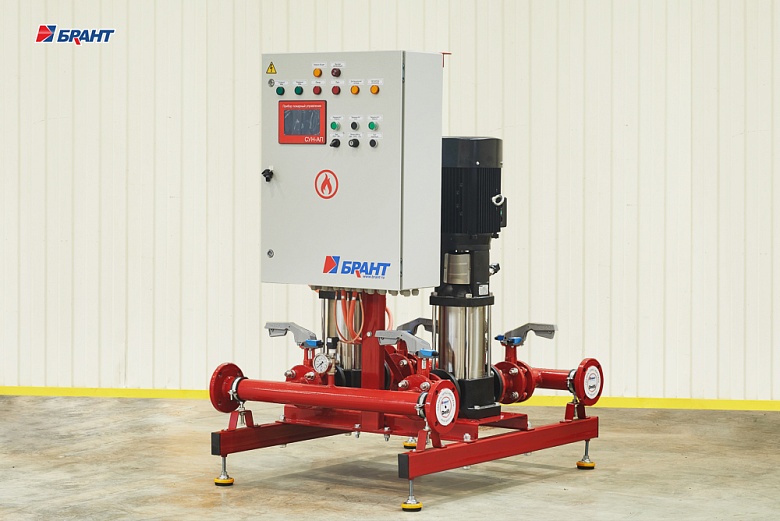

Насосные установки пожаротушения серии АПЛ предназначены для обеспечения требуемого расхода и давления воды в системах внутреннего противопожарного водопровода. Установки применяются на объектах различного назначения и интегрируются в состав противопожарных инженерных систем здания.

Применение в системах

  • Внутренний противопожарный водопровод

Типовые объекты установки

  • Жилые дома этажностью до 25 этажей
  • Общежития и апартаменты
  • Офисные здания, АБК
  • Общественные здания, театры, библиотеки, музеи
  • Дома престарелых, больницы, интернаты
  • Высокая степень защиты и диагностики: Система записывает до 1000 аварийных событий в журнал архивации аварий, что позволяет быстро идентифицировать и устранить неисправности. А протокол Modbus TCP/ Modbus RTU обеспечивает легкую интеграцию с другими системами управления технологическими процессами.
  • Совместимость с внешними устройствами: Совместимость с внешними устройствами диспетчеризации и индикации с помощью сухих контактов.
  • Интуитивно понятное управление: Цветная сенсорная панель с русскоязычным интерфейсом обеспечивает удобный контроль и управление всеми процессами, а графическая визуализация позволяет оператору быстро оценить состояние оборудования.
  • Дополнительные функциональные возможности: Возможно подключение функций управления затворами (задвижками) с электроприводом на обводной линии ВУ, контроля давления перед запуском, временный останов и контроль пусковых линий.

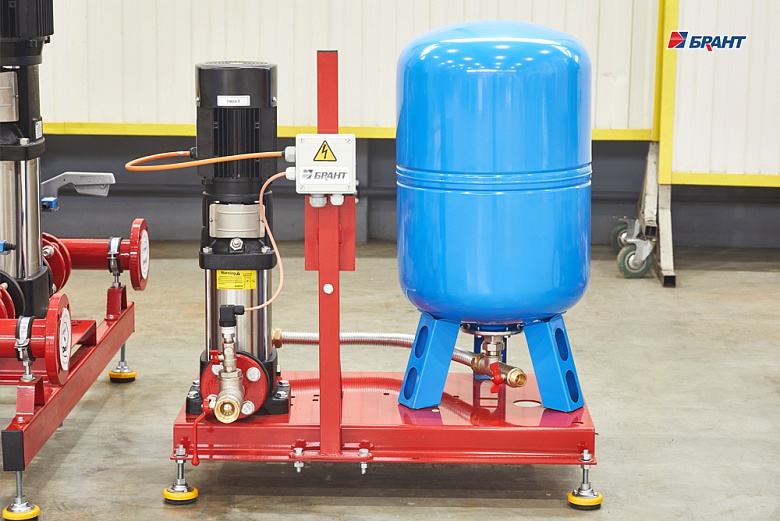

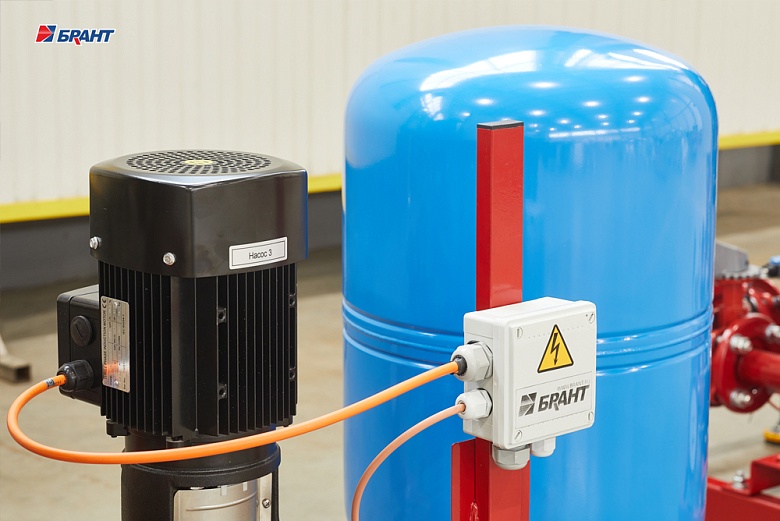

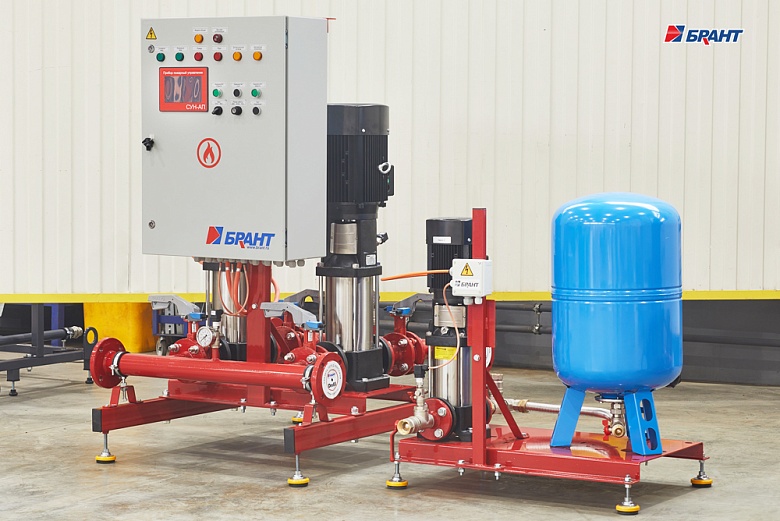

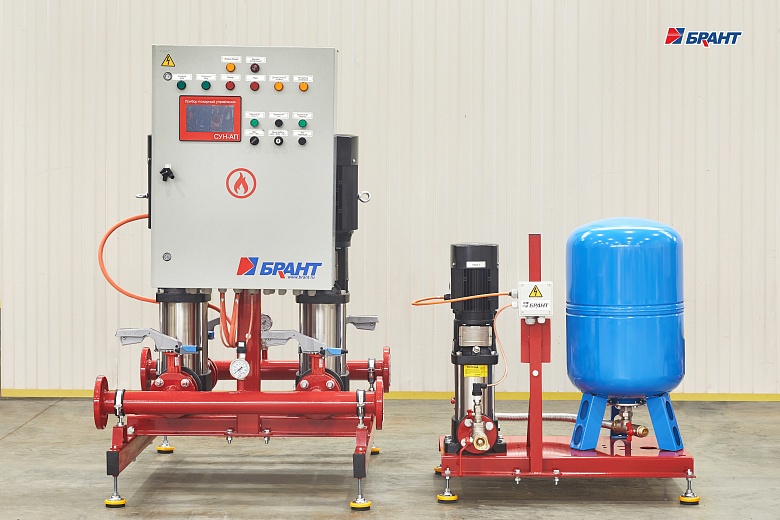

  • Дополнительная комплектация: Возможно подключение блока жокей-насоса.

Прибор пожарный управления СУН –АП соответствует требованиям технического регламента о требованиях пожарной безопасности (Федеральный закон от 22.07.2008 г. N 123-ФЗ в ред. Федеральных законов от 10.07.2012 N 117-ФЗ, от 02.07.2013 N 185-ФЗ, от 23.06.2014 N 160-ФЗ, от 13.07.2015 N 234-ФЗ, от 03.07.2016 N 301-ФЗ, от 29.07.2017 N 244-ФЗ). ГОСТ Р 53325-2012, п.п. 7.2.8, 7.2.10, 7.2.12, 7.2.13, 7.3.1, 7.3.4, 7.4-7.6, 7.7.1-7.7.4, 7.8, 7.10.3, 7.14.2.

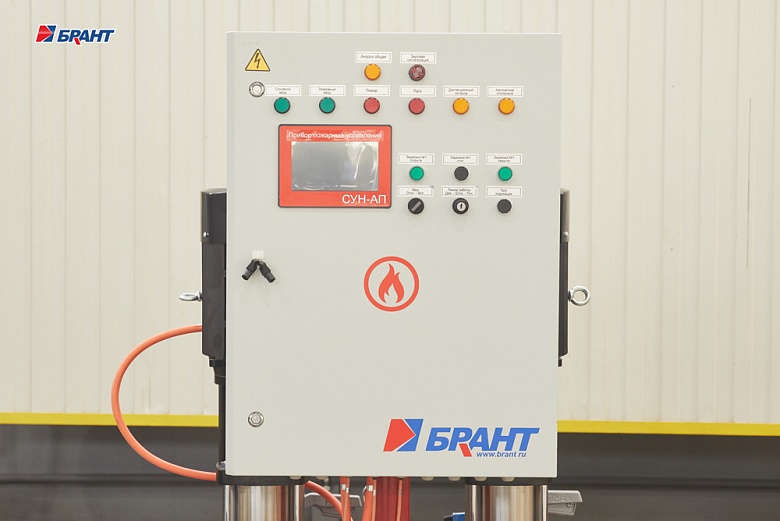

Панель оператора — общий вид
Панель оператора — общий вид.
Панель оператора — мнемосхема
Панель оператора — мнемосхема.
Функциональные возможности панели в части индикации:
  • • Индикация работы любого насоса системы (включен / отключен);
  • • Индикация аварии любого насоса системы;
  • • Индикация наличия напряжения на электрических вводах;
  • • Индикация наличия сигнала «Пожар»;
  • • Индикация включения насосной установки;
  • • Индикация останова насосной установки;
  • • Индикация режима работы «Автоматика выключена»;
  • • Индикация аварии насосной установки;
  • • Индикация наличия «Сухого хода»;
  • • Звуковой сигнал при запуске насосной установки.
Функциональные возможности панели в части управления:
  • • Выбор режима управления с помощью «ключ-бирки» (автоматический / ручной / блокировка);
  • • Запуск любого насоса в ручном режиме;
  • • Включение или отключение звуковой сигнализации;
  • • Запуск тестового режима проверки.
Схема сетевого взаимодействия
Функциональные возможности системы диспетчеризации в части мониторинга и дистанционного управления:
  • • Отображение текущего давления
  • • Отображение текущей уставки давления
  • • Состояния насосов: включен / выключен / авария
  • • Положения ключей управления: автоматический / ручной / ремонт
  • • Наличие аварии датчика давления
  • • Наличие аварийной ситуации
  • • Изменение уставки давления
  • • Просмотр архива аварийных ситуаций
  • • Просмотр архива значений давления

Прибор пожарного управления (ППУ СУН-АП) подключается к существующей системе диспетчерского контроля по проводным и беспроводным каналам связи с использованием интерфейсов RS-485 / Ethernet и открытых промышленных протоколов Modbus RTU / Modbus TCP. Ограничение прав пользователей задаётся на уровне SCADA-системы.

Гидравлическая схема насосной установки
Гидравлическая схема насосной установки

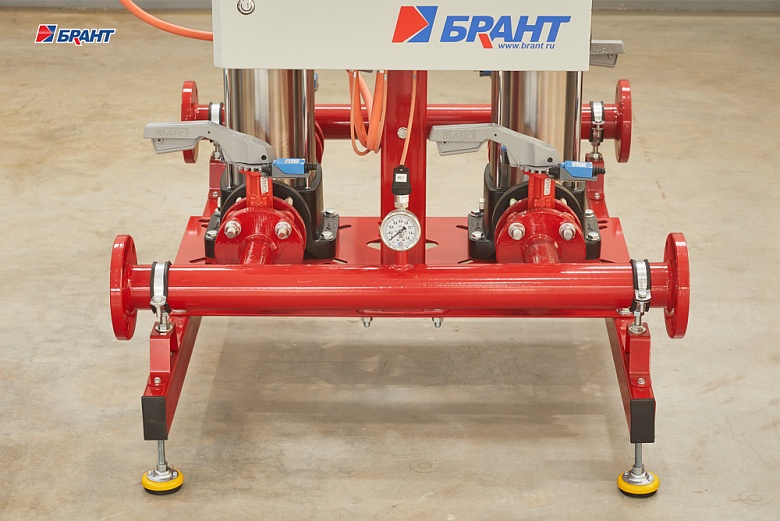

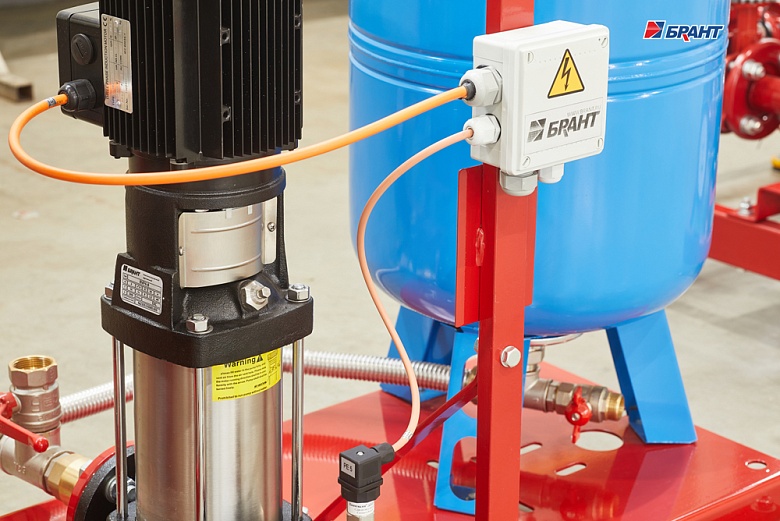

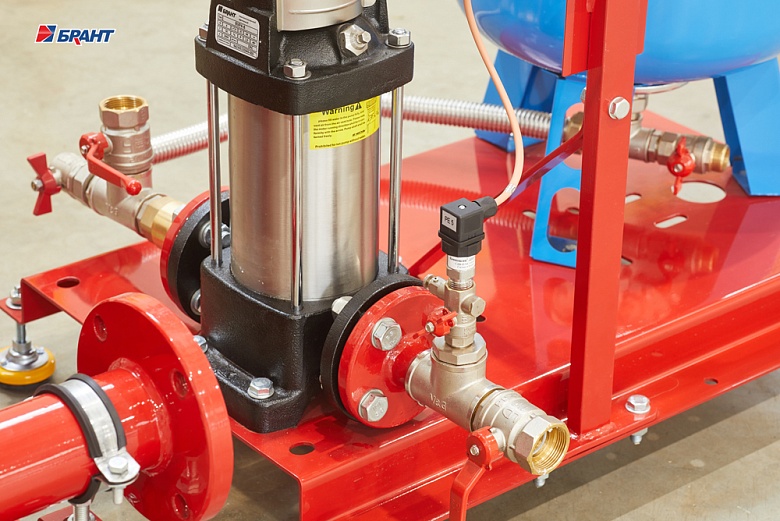

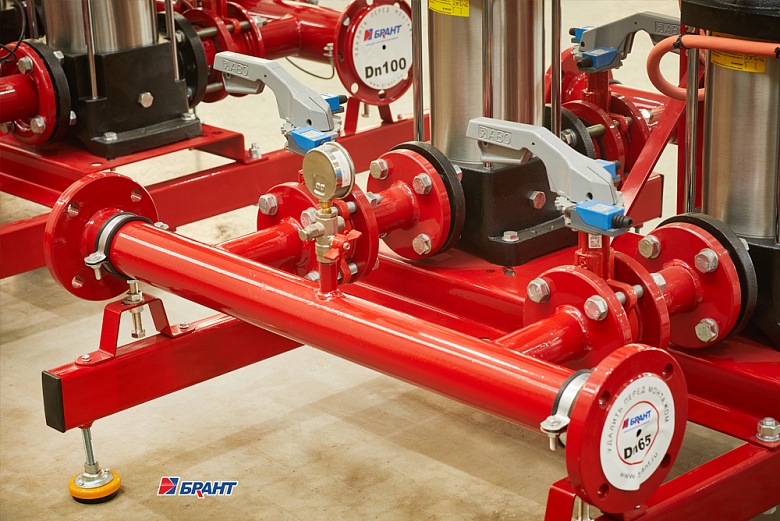

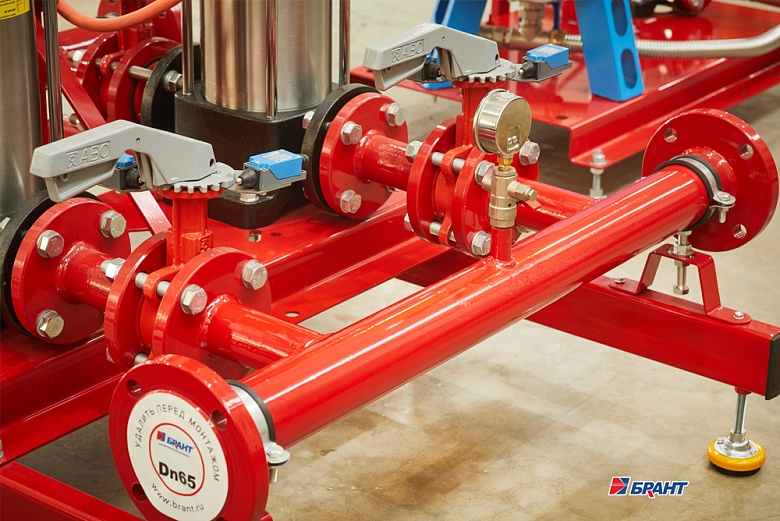

Состав насосной установки
  • 1
    Рабочий насос
    1 шт.
  • 2
    Резервный насос
    1 шт.
  • 3
    Запорная арматура
    4 шт.
  • 4
    Клапан обратный
    2 шт.
  • 5
    Коллектор всасывающий
    1 шт.
  • 6
    Коллектор напорный
    1 шт.
  • 7
    Датчик давления
    3 шт.
  • 8
    Манометр виброустойчивый
    2 шт.
  • —
    Виброизолирующая опора
    4 шт.
  • —

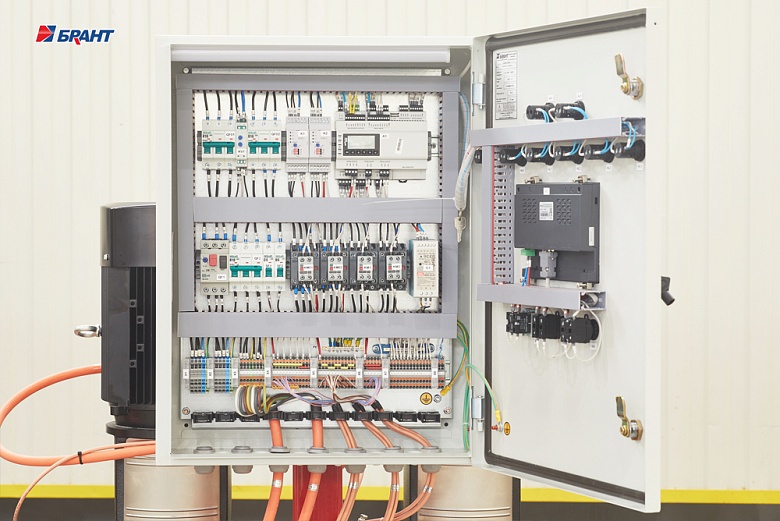

    Прибор пожарный управления СУН-АП
    1 шт.

Состав приведён для типового исполнения и может корректироваться в зависимости от требований проекта и комплектации.

  • Чистая вода без примесей Тип перекачиваемой жидкости
  • 16 бар Максимальное рабочее давление
  • ~380 В, 50 Гц Переменное напряжение
  • 60 м3/час Максимальный расход
  • 120 м.в.ст. Максимальный напор
  • до 3 насосов Количество насосов
  • IP54 Степень защиты ППУ
