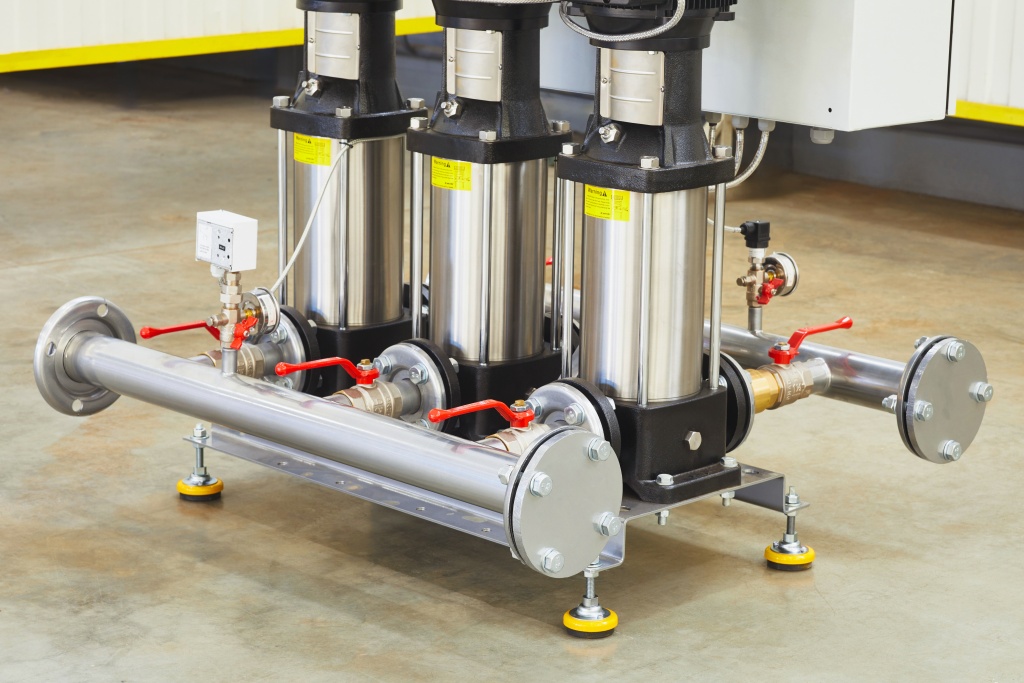

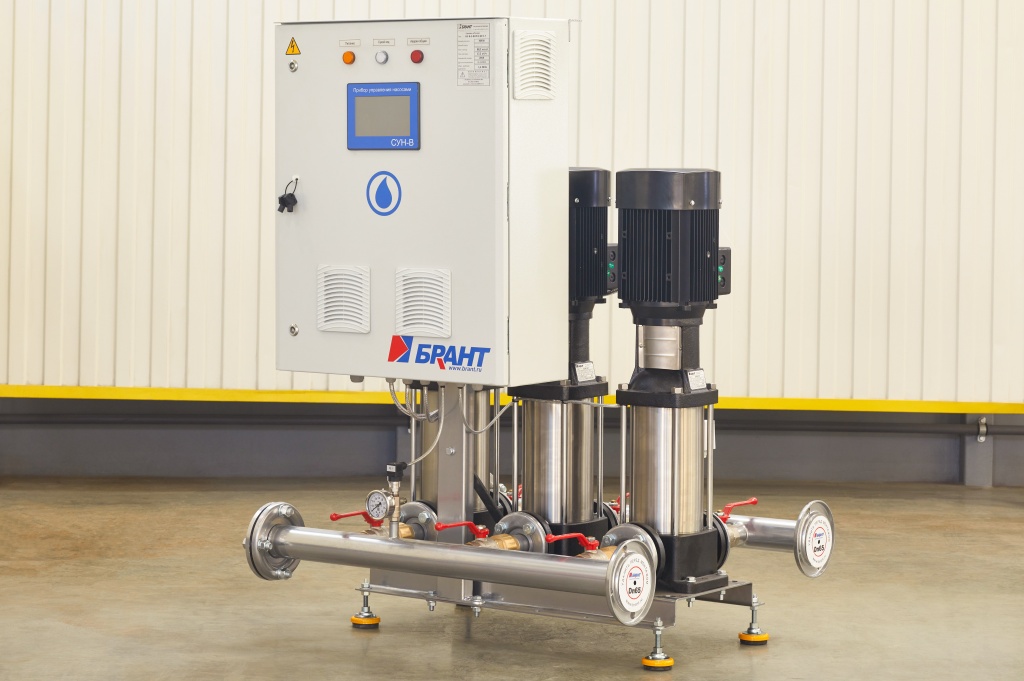

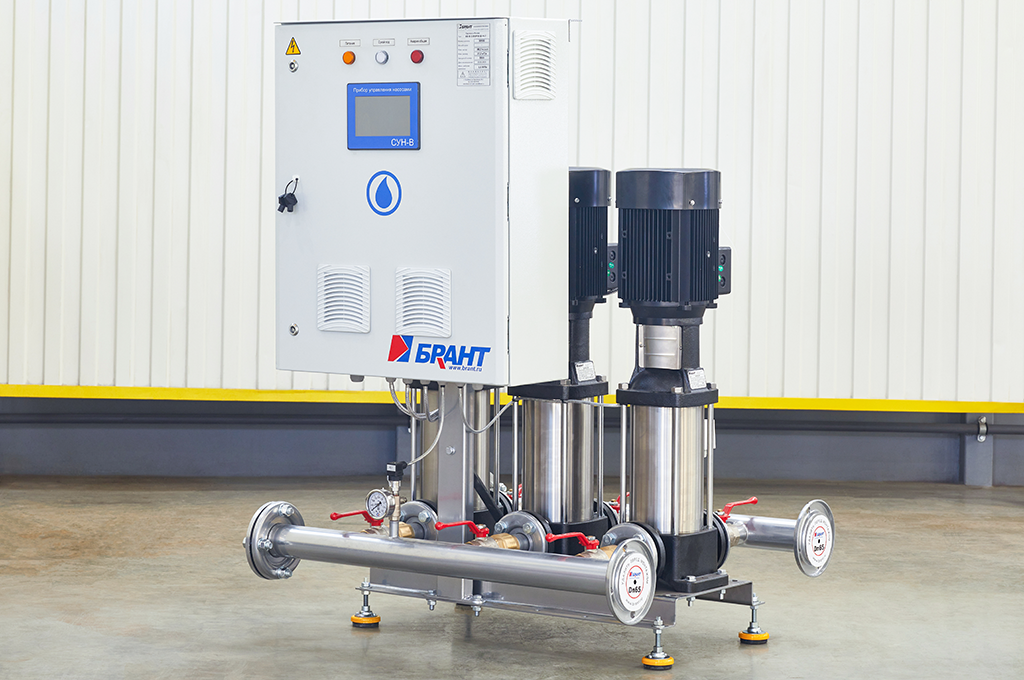

Общее описание
Насосная установка хозяйственно-питьевого водоснабжения представляет собой комплексное решение, предназначенное для повышения давления и автоматического поддержания его заданной величины в системах водоснабжения жилых, административных и производственных зданий. Благодаря частотному типу управления, установка обеспечивает надежную и бесперебойную работу системы водоснабжения. Установка поставляется в полной заводской сборке и полностью готова для эксплуатации на объекте.
Особенности
Точное регулирование и контроль

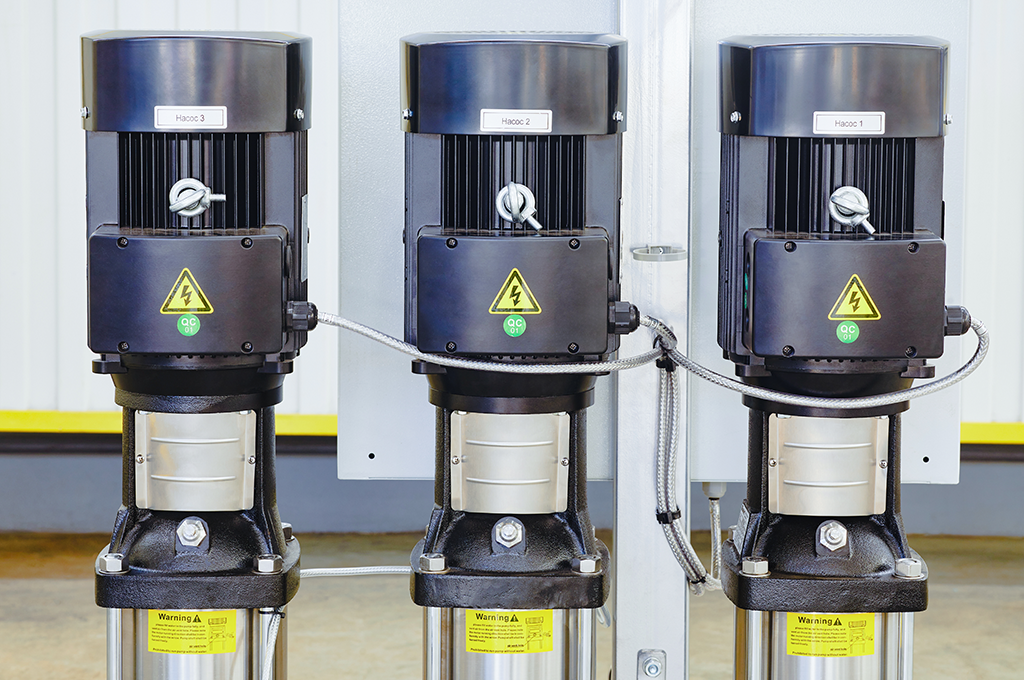

- Частотное регулирование: Применение частотных преобразователей для каждого насоса обеспечивает плавное регулирование производительности и напора, оптимизируя энергопотребление и минимизируя возникновение гидроударов.
Надежность и безопасность
- Защита от сухого хода: Установка реле давления на всасывающем коллекторе насосной установки обеспечивает защиту насосов от повреждения при отсутствии жидкости в системе.
- Гибкость системы: Свободные фланцы с отбортовкой на коллекторах и заглушки в комплекте позволяют легко изменять конфигурацию системы и отключать отдельные выходы при необходимости.
Высокое качество материалов и сборки
- Коррозионная стойкость: Использование трубопроводов из нержавеющей стали EN 10217-7 с полимерно-порошковым покрытием обеспечивает длительный срок службы насосной установки.
- Надежные соединения: Применение технологии вытяжки горловин при врезке патрубков в коллектор, а также анаэробных герметиков и межфланцевых прокладок из материалов, допустимых для питьевого водоснабжения, гарантирует герметичность и повышает прочность всех соединений.
- Защита от вибраций: Виброизолирующие опоры минимизируют вибрации и продлевают срок службы оборудования, а применение виброустойчивых манометров из нержавеющей стали с гидрозаполнением повышает точность съема показаний.
Преимущества
Индивидуальный подбор
Комплектация под параметры вашей системы: рабочая точка, габариты помещения, требования к составу оборудования.
Готовность к монтажу
Полностью собранные и проверенные установки для быстрого ввода в эксплуатацию.
Производство в России
Разработка с учетом российских нормативов, собственное производство с полным контролем качества.
Комплексная поддержка
Помощь на всех этапах: от подбора оборудования до сервисного обслуживания.
Принципиальная схема
| Поз. | Наименование | Количество |
|---|---|---|
| 1 | Рабочий насос | 2 шт. |
| 2 | Резервный насос | 1 шт. |
| 3 | Запорная арматура | 6 шт. |
| 4 | Обратный клапан | 3 шт. |
| 5 | Всасывающий коллектор | 1 шт. |
| 6 | Напорный коллектор | 1 шт. |
| 7 | Реле давления «сухой ход» | 1 шт. |
| 8 | Датчик давления | 1 шт. |
| 9 | Манометр виброустойчивый | 2 шт. |
| — | Виброизолирующая опора | 4 шт. |

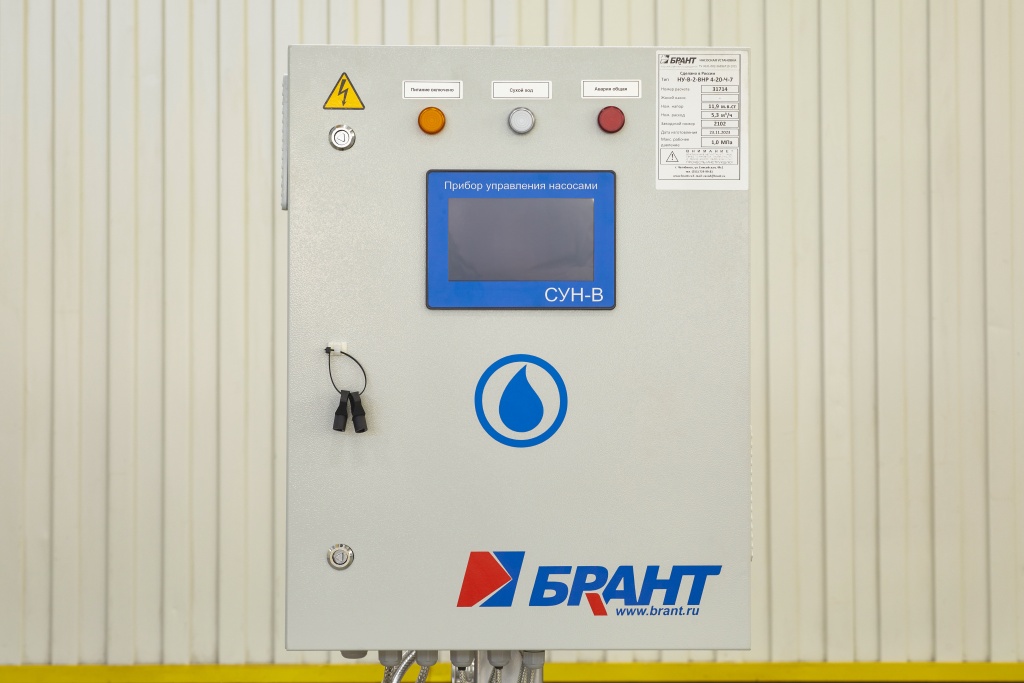

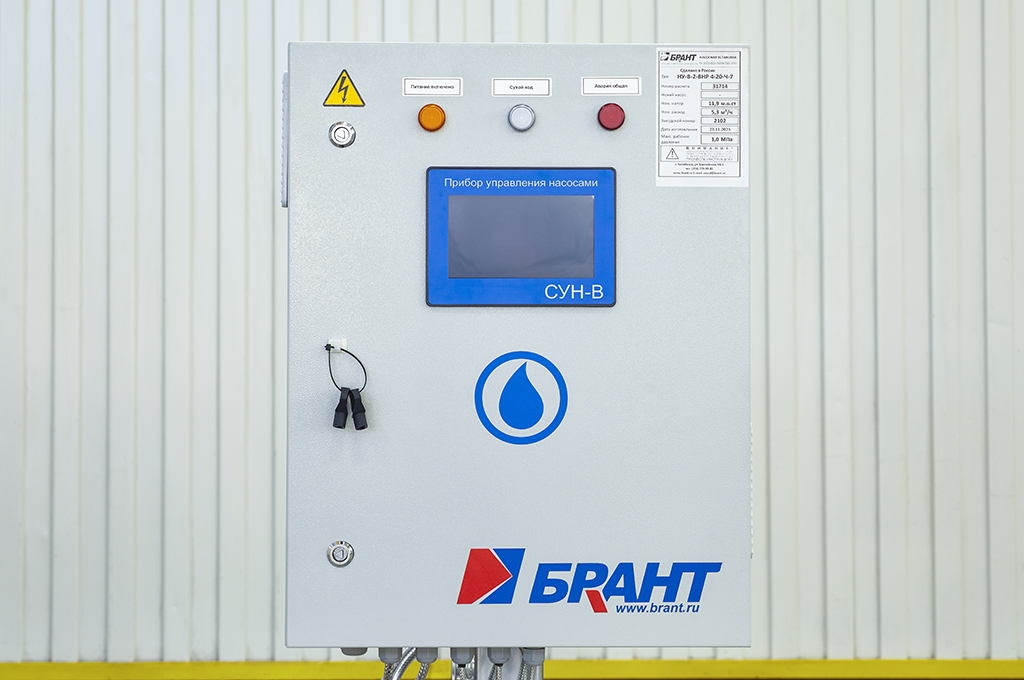

| — | Станция управления насосами СУН-ВТ | 1 шт. |
Сравнение серии Ч и серии ЧС
| Характеристики | Серия Ч | Серия ЧС |
|---|---|---|
| Комплектная насосная установка | ✓ | ✓ |
| Частотное управление | ПЧ на каждый насос с установкой в СУН | ПЧ устанавливаются на корпусе насоса |
| Контроллер | контроллер и панель с сенсорным дисплеем | преобразователь частоты с функцией «мастер» |
| Автоматический режим работы | ✓ | ✓ |
| Ручной режим работы | ✓ | × |
| Световая сигнализация неисправности | ✓ | × |
| Диспетчеризация | ModBus RTU + «сухой» контакт | ModBus RTU |
Документация
Заказать Насосную установку повышения давления
-
Серия Ч
Насосные установки серии Ч обеспечивают поддержание стабильного давления и расхода воды в системах хозяйственно-питьевого водоснабжения. Применяются при подключении к городским сетям или резервуарам, предназначены для подачи воды к точкам водоразбора в рабочих и пиковых режимах.
Применение в системах
- Системы хозяйственно-питьевого водопровода
- Наружные сети водоснабжения
- Системы производственного и технологического водоснабжения
Типовые объекты установки
- Жилые дома
- Бизнес комплексы и ТРК
- Заводы, водоканалы и т.д.
-
Серия ЧС
Насосные установки серии ЧС обеспечивают поддержание стабильного давления и расхода воды в системах хозяйственно-питьевого водоснабжения. Применяются при подключении к городским сетям или резервуарам, предназначены для подачи воды к точкам водоразбора в рабочих и пиковых режимах.
Применение в системах
- Системы хозяйственно-питьевого водопровода
Типовые объекты установки
- Жилые дома этажностью до 25 этажей
- Офисные здания
