Блочный тепловой пункт ЖД по ул. Мориса Тереза г. Самара

Блочный тепловой пункт ЖД по ул. Мориса Тереза г. Самара


Отрасль: Строительство
Назначение: Тепловой пункт для теплоснабжения Завода и поселка во Владимирской обл.
Заказчик: ООО "Валдекс-Энергетика"
Год: 2019

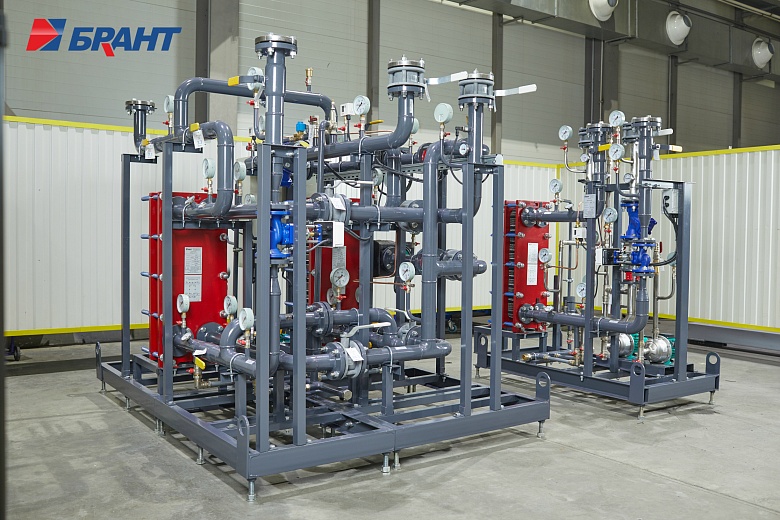

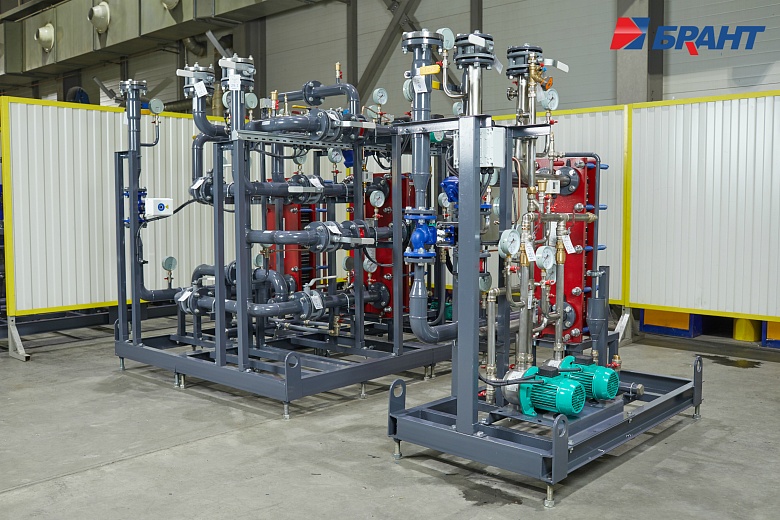

Установленное оборудование: Блочномодульный Тепловой пункт

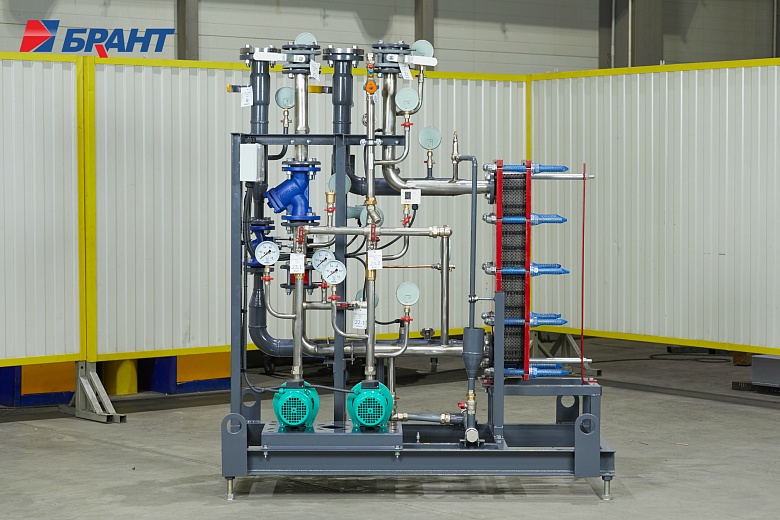

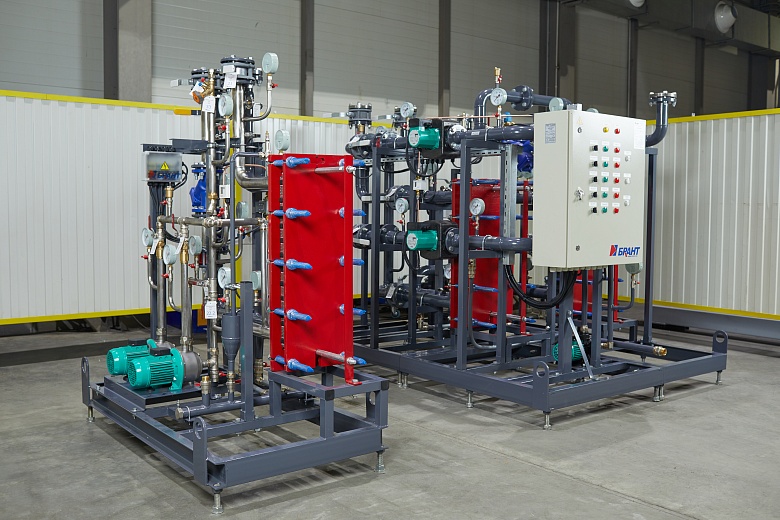

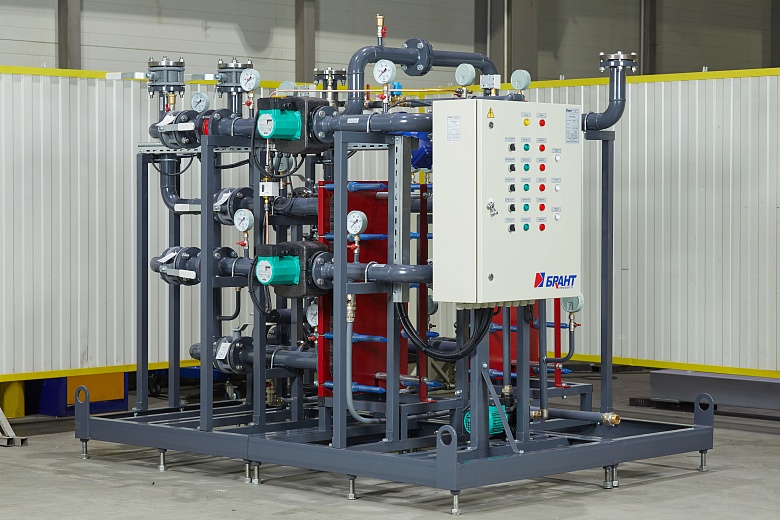

В блочном исполнении заводской готовности предусмотрены блоки подключения системы отопления с нагрузкой 415 кВт и системы горячего водоснабжения с нагрузкой 350 кВт.

Подключение системы отопления выполнено по независимой схеме с установкой двух разборных пластинчатых теплообменников (1 раб., 1 рез.).

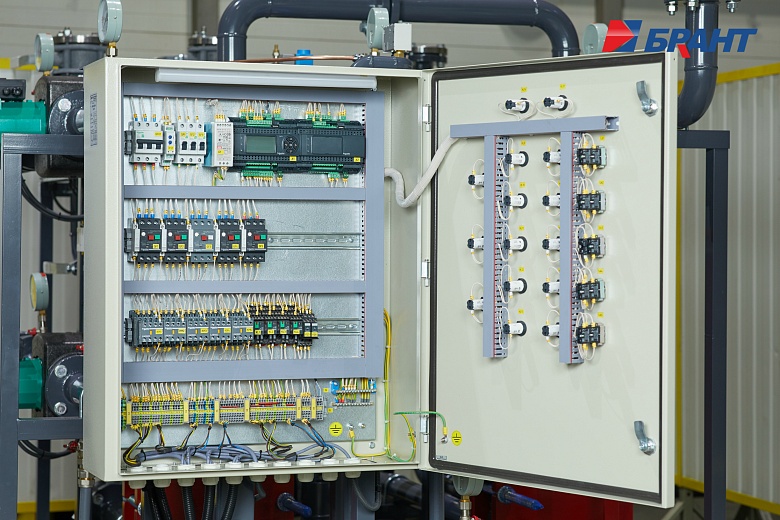

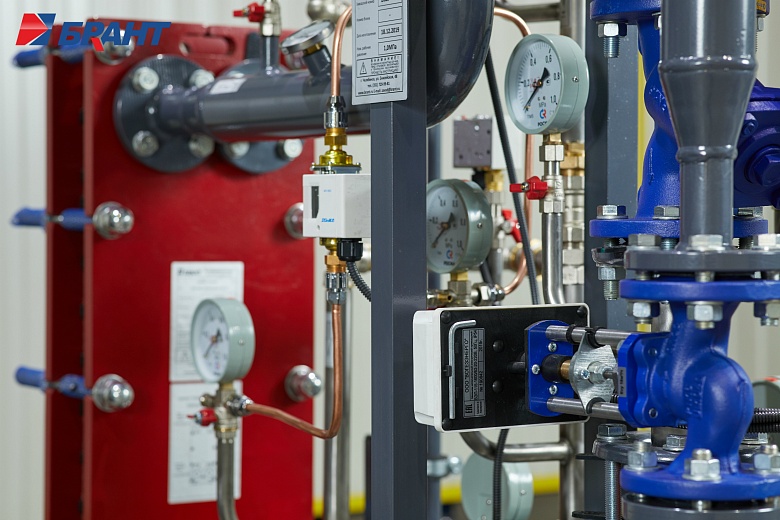

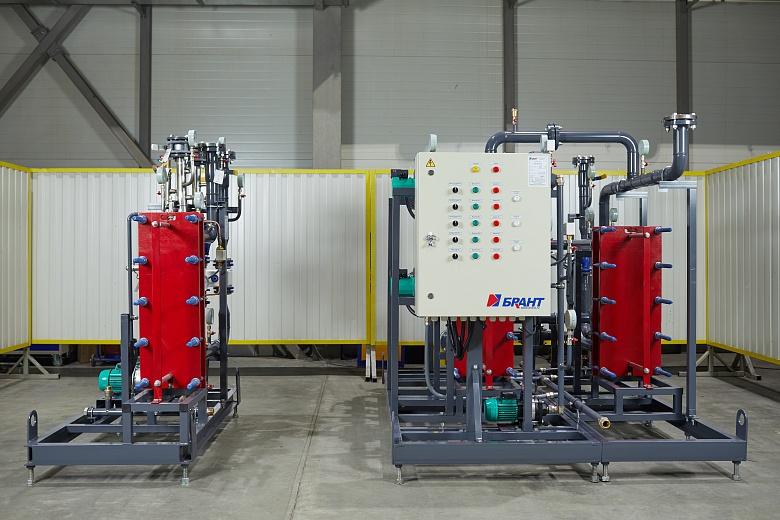

Для регулирования температуры теплоносителя вторичного контура по температурному графику в зависимости от температуры наружного воздуха предусмотрена установка контроллера входящего в состав шкафа автоматического управления тепловым пунктом. Регулирующим органом служит седельный клапан с исполнительным механизмом - электроприводом с трехпозиционным управлением.

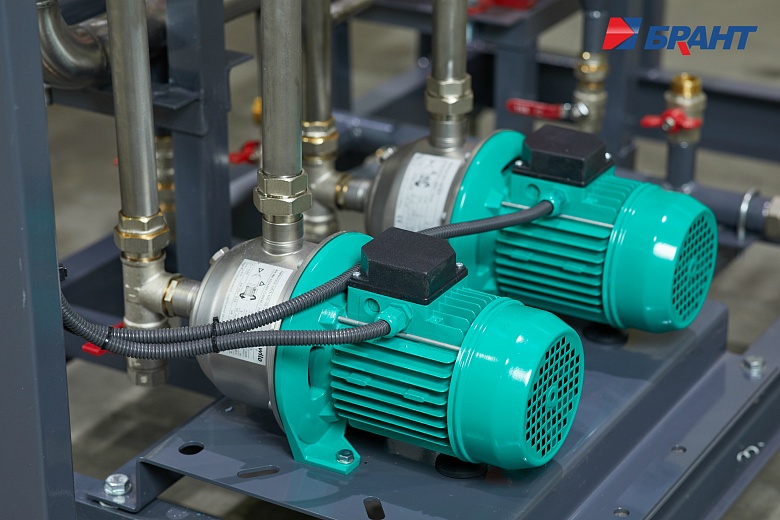

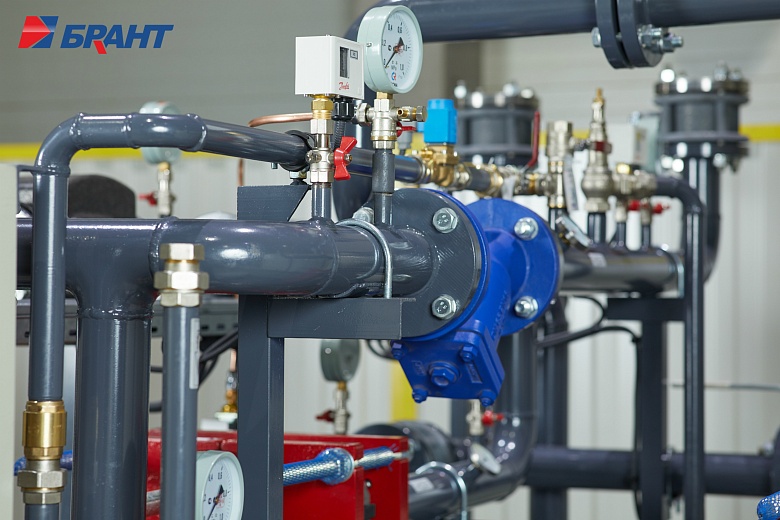

На обратном трубопроводе внутреннего контура установлены два циркуляционных насоса (1 раб., 1 рез.). Для защиты насосов от сухого хода предусмотрена установка реле давления. Для контроля выхода насоса на рабочий режим предусмотрена установка реле разности давлений. Предусмотрено автоматическое включение резервных насосов при аварийной остановке рабочих.

Подпитка и поддержание давления во внутреннем контуре выполняется в автоматическом режиме. Установлен подпиточный насос и соленоидный клапан.

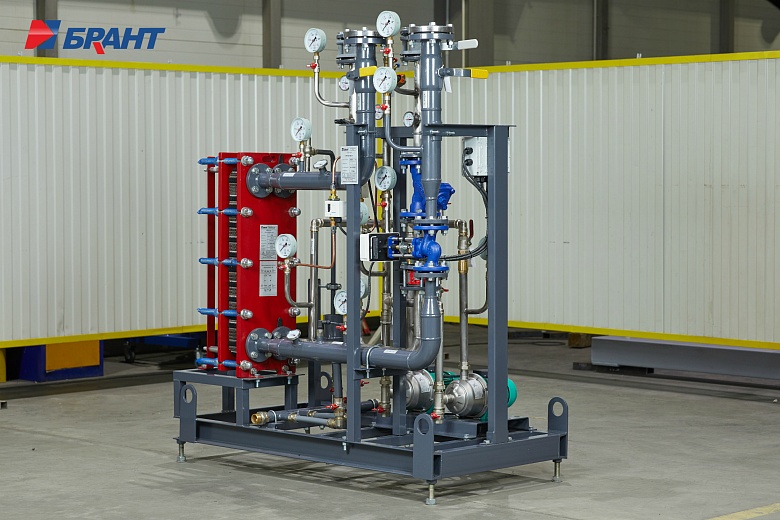

Подключение системы горячего водоснабжения выполнено по закрытой схеме с установкой разборного пластинчатого теплообменника. Схема подключения - параллельная.

Для подержания требуемой температуры воды в системе горячего водоснабжения предусмотрена установка контроллера входящего в состав шкафа автоматического управления тепловым пунктом. Регулирующим органом служит седельный клапан с исполнительным механизмом - электроприводом с трехпозиционным управлением.

На линии циркуляции системы горячего водоснабжения установлены два циркуляционных насоса (1 раб., 1 рез.). Для защиты насосов от сухого хода предусмотрена установка реле давления. Для контроля выхода насоса на рабочий режим предусмотрена установка реле разности давлений. Предусмотрено автоматическое включение резервных насосов при аварийной остановке рабочих.

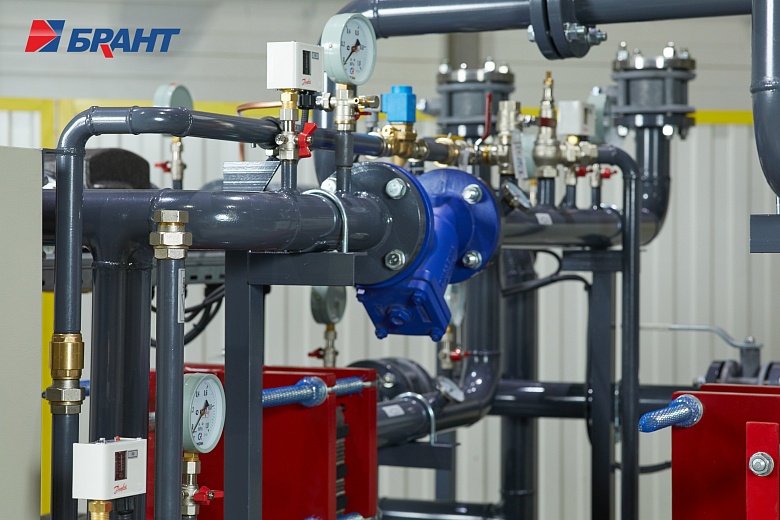

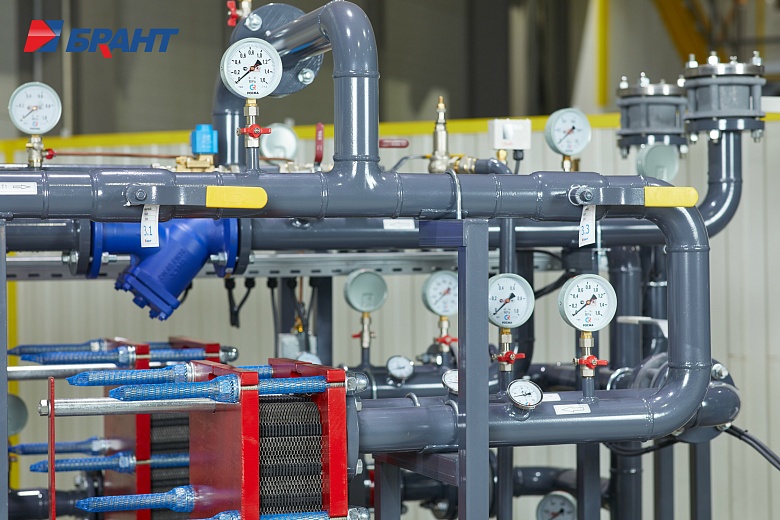

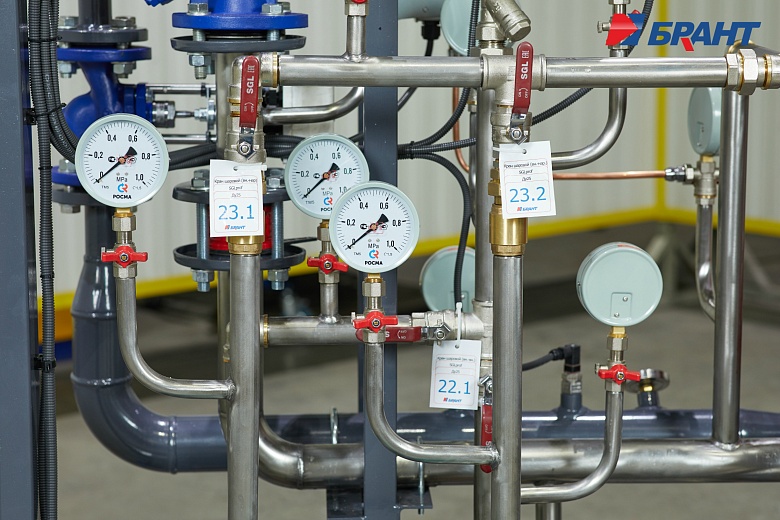

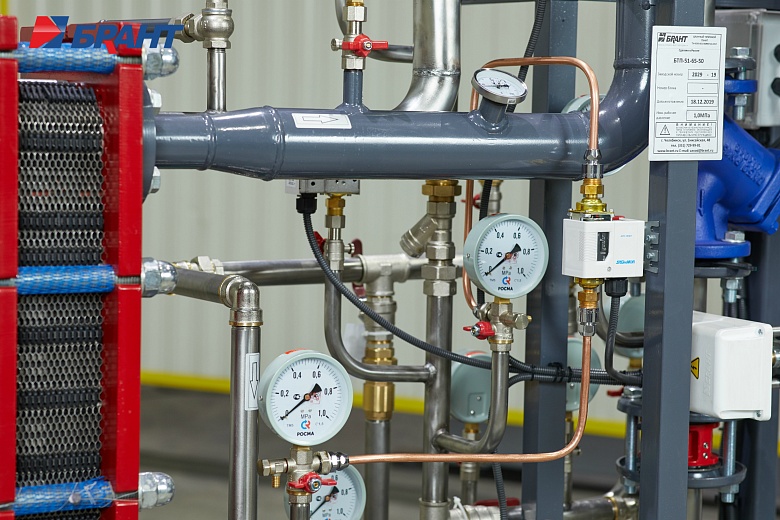

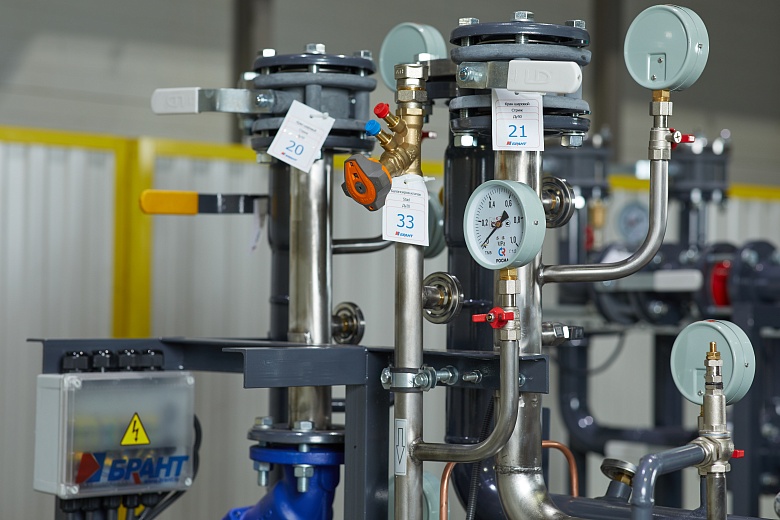

Для контроля параметров теплоносителя предусмотрена установка манометров и биметаллических термометров.
