Жилой дом №3 ЖК Аквамарин в г. Ульяновск

Жилой дом №3 ЖК Аквамарин в г. Ульяновск


Отрасль: Строительство
Назначение: Тепловой пункт для теплоснабжения Завода и поселка во Владимирской обл.
Заказчик: ООО "Валдекс-Энергетика"
Год: 2019
Установленное оборудование: Блочномодульный Тепловой пункт

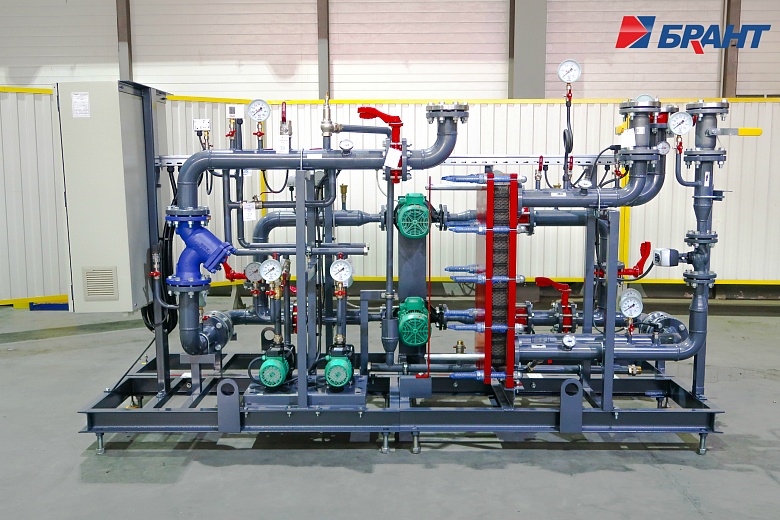

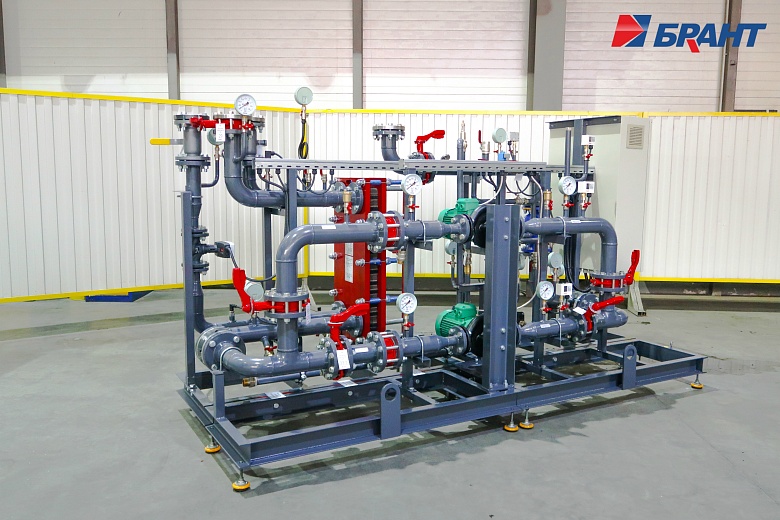

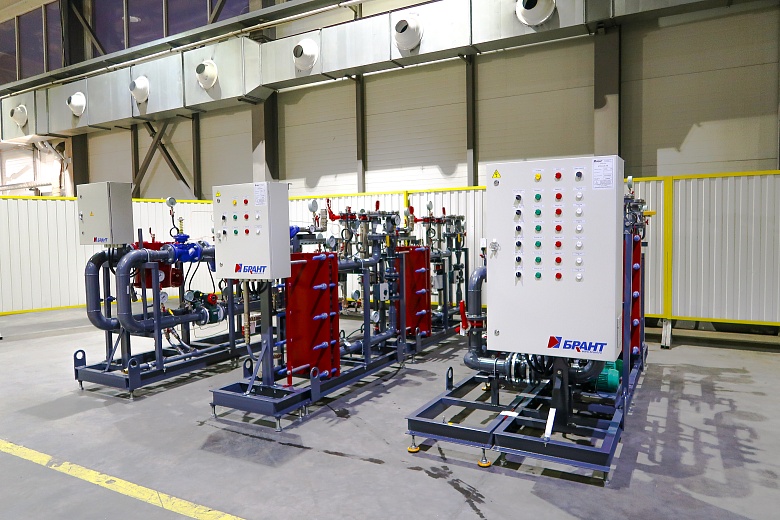

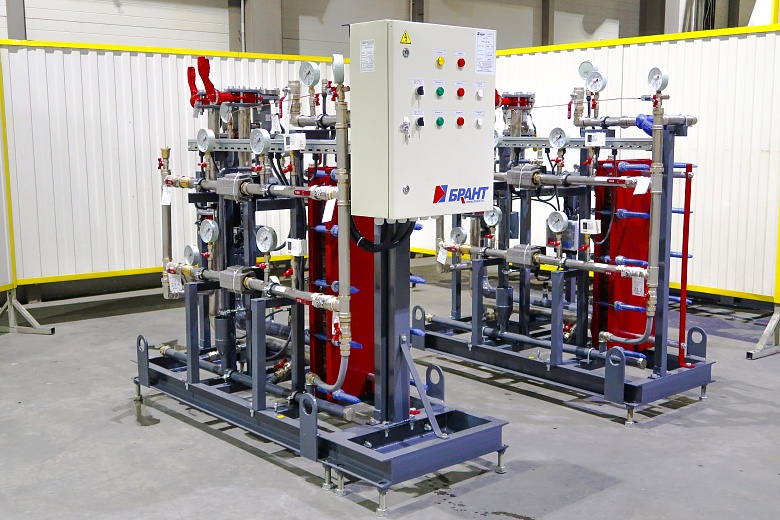

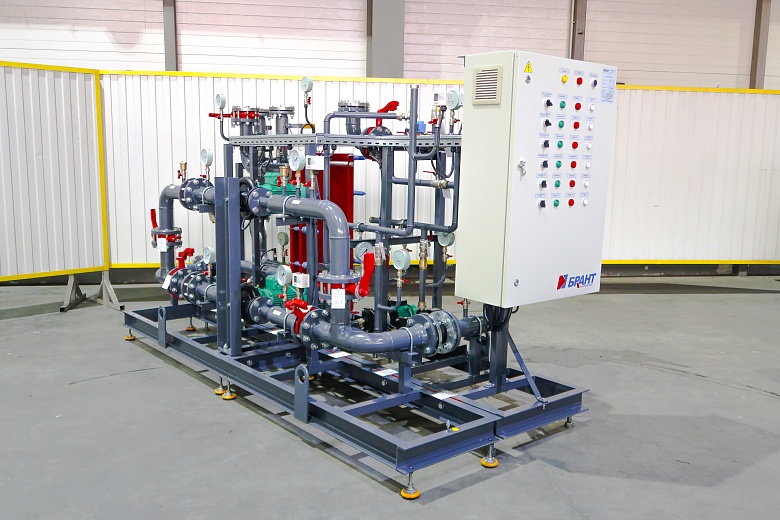

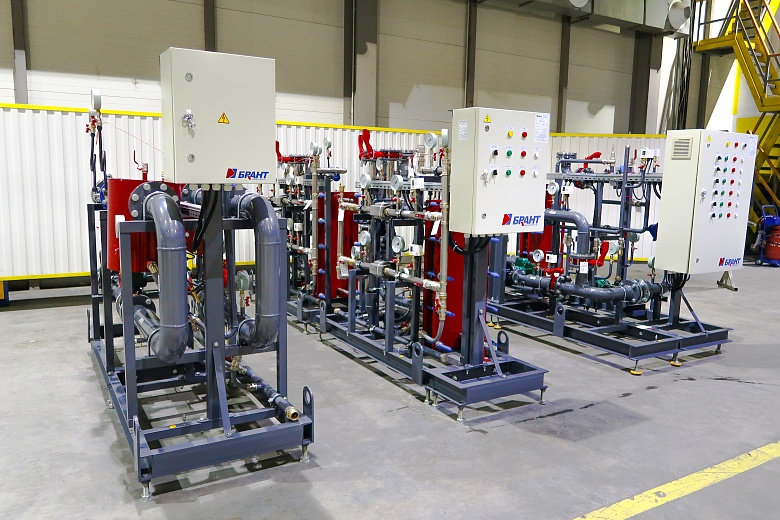

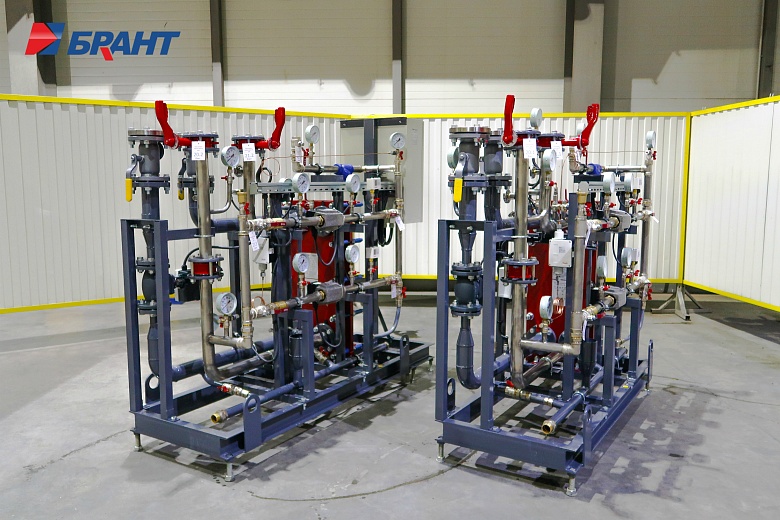

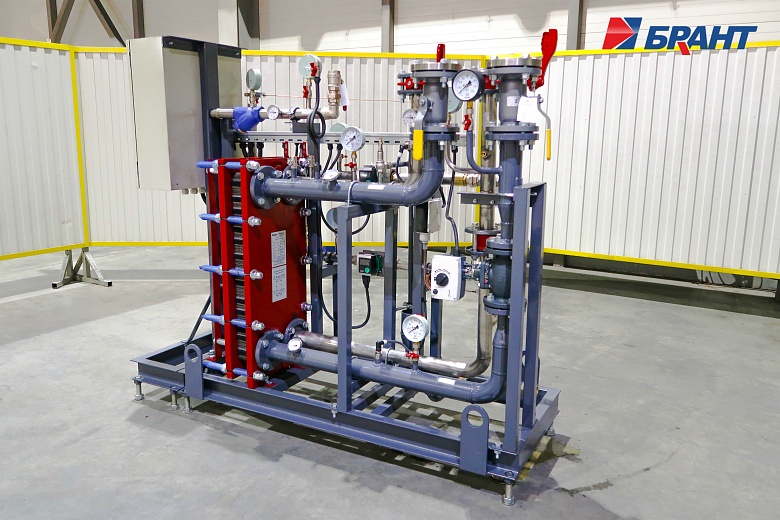

В соответствии с п.2.19 СП 41-101-95 "Проектирование тепловых пунктов" проектной документацией оборудование теплового пункта проектом применено в блочном исполнении заводской готовности. Проектом предусмотрены блочные тепловые пункты БРАНТ: блок ввода 895 кВт, блок отопления 391 кВт, блок ГВС 1 зоны 208 кВт, блок ГВС 2 зоны 296 кВт.

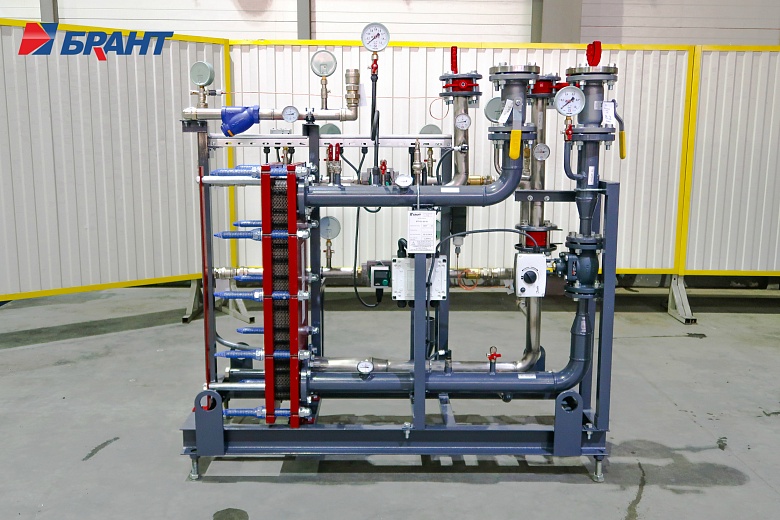

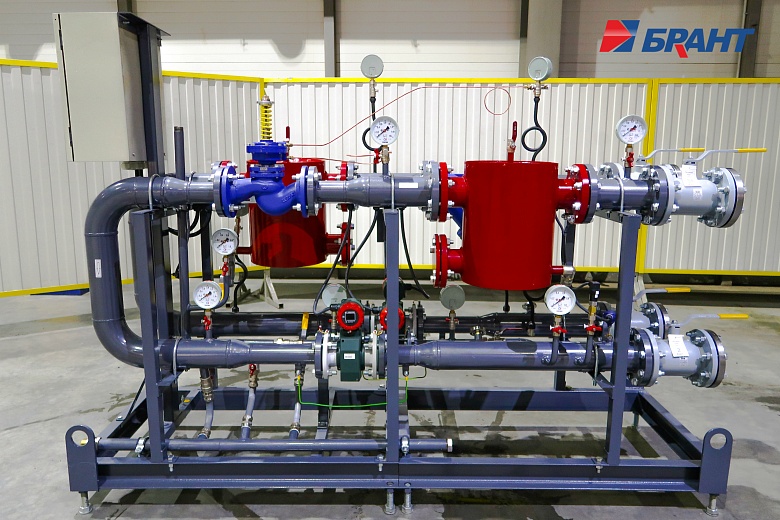

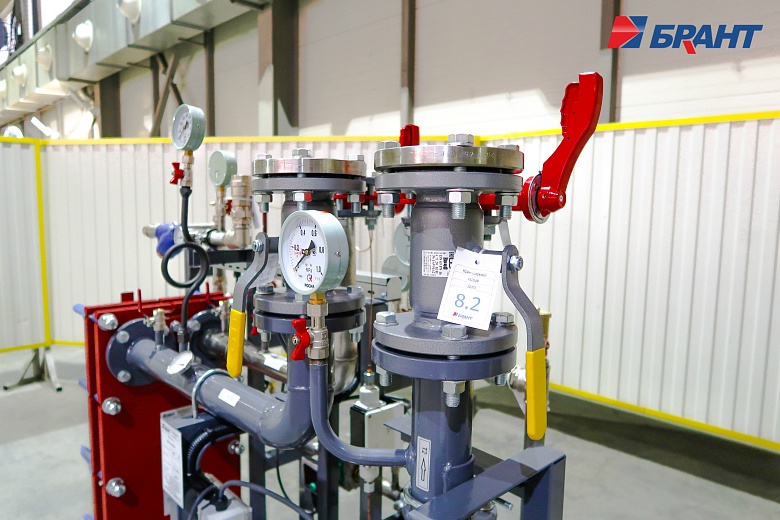

Подключение систем теплоснабжения потребителя к тепловым сетям источника выполнено через блок ввода. На подающем трубопроводе, на  вводе в тепловой пункт  установлены грязевик и сетчатый фильтр для грубой механической очистки рабочей среды от твёрдых примесей.

Для коммерческого учета  тепловой энергии, теплоносителя предусмотрена установка теплосчетчика на базе тепловычислителя серии ТВ-7 . В качестве первичных преобразователей расхода служат электромагнитные расходомеры (установленные на подающем и обратном трубопроводе к потребителю). В качестве термопреобразователей использованы погружные датчики (характеристика 100П).

 Для измерения давления в подающем, обратном трубопроводах и на вводе водопровода использованы преобразователи давления (выходной сигнал 4-20 мА).  Для подпитки систем теплоснабжения потребителя предусмотрен подпиточный трубопровод с установкой расходмера для учета расхода теплоносителя.

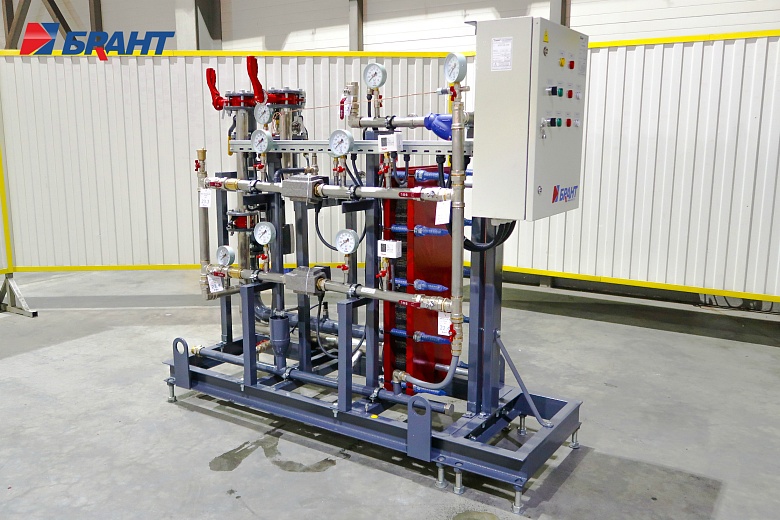

Подключение системы отопления выполнено по независимой схеме с установкой разборного пластинчатого теплообменника.

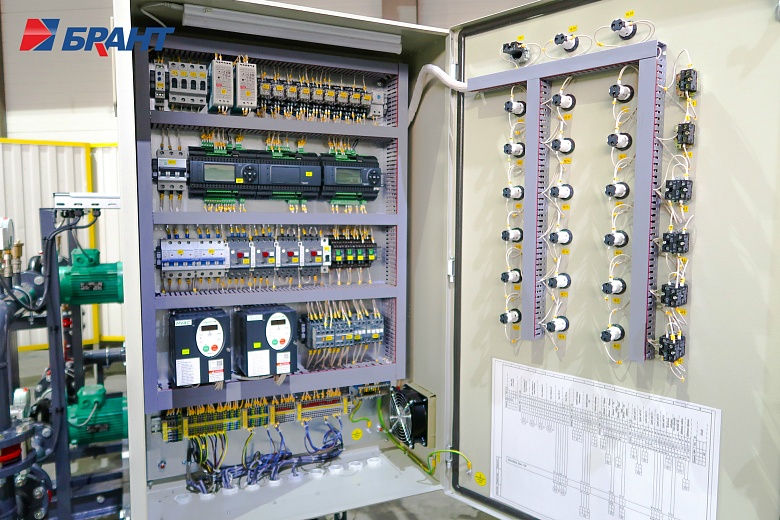

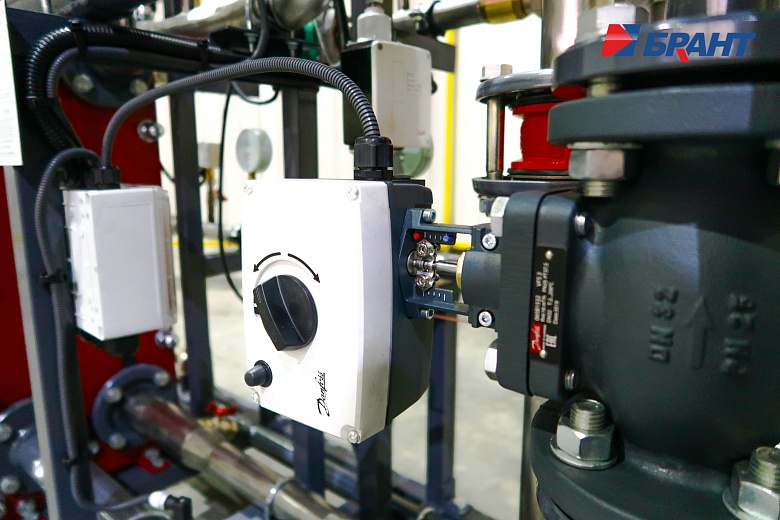

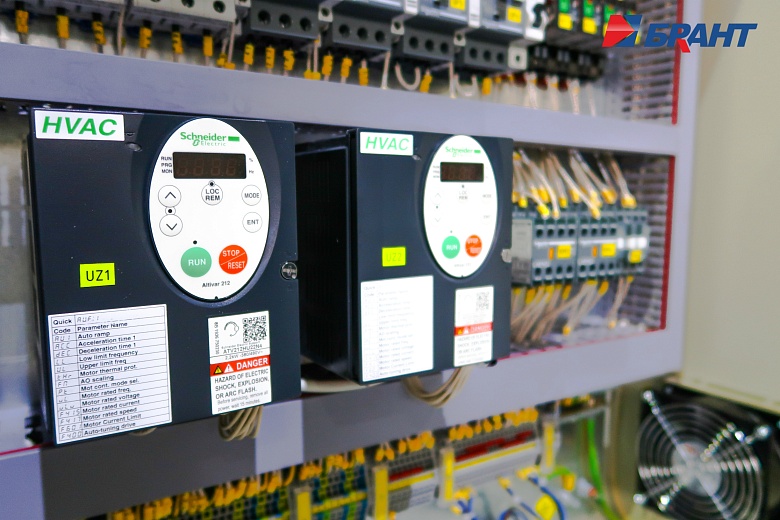

Для регулирования температуры теплоносителя вторичного контура по температурному графику в зависимости от температуры наружного воздуха предусмотрена установка контроллера входящего в состав шкафа автоматического управления тепловым пунктом. Регулирующим органом служит седельный клапан с исполнительным механизмом - электроприводом с трехпозиционным управлением.

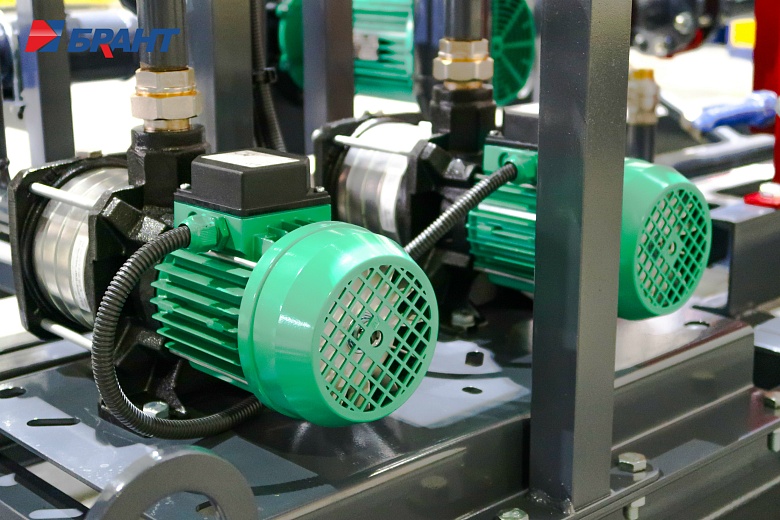

На обратном трубопроводе внутреннего контура установлены два циркуляционных насоса (1 раб., 1 рез.).

Для защиты насосов от сухого хода предусмотрена установка реле давления. Предусмотрено автоматическое включение резервных насосов при аварийной остановке рабочих.

Подпитка и поддержание давления во внутреннем контуре выполняется в автоматическом режиме с помощью насосной станции.

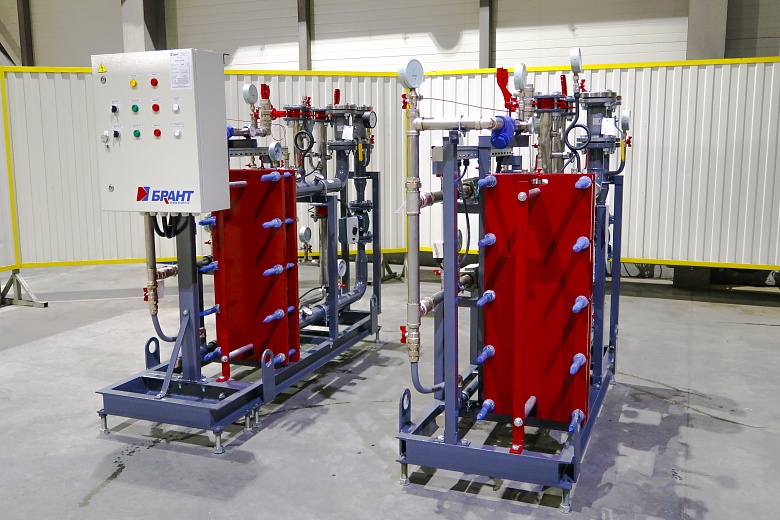

Подключение систем горячего водоснабжения выполнено по закрытой схеме с установкой разборного пластинчатого теплообменника. Схема подключения - параллельная.

Для подержания требуемой температуры воды в системе горячего водоснабжения предусмотрена установка контроллера входящего в состав шкафа автоматического управления тепловым пунктом. Регулирующим органом служит седельный клапан с исполнительным механизмом - электроприводом с трехпозиционным управлением.

На линии циркуляции системы горячего водоснабжения установлены два циркуляционных насоса (1 раб., 1 рез.). Для защиты насосов от сухого хода предусмотрена установка реле давления. Предусмотрено автоматическое включение резервных насосов при аварийной остановке рабочих.

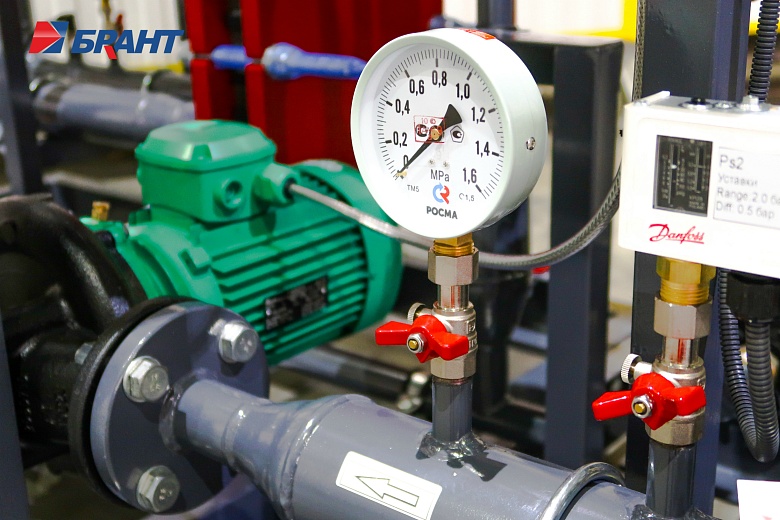

Для контроля параметров теплоносителя предусмотрена установка манометров и биметаллических термометров.
