Блочный тепловой пункт для теплоснабжения храма во имя Иерусалимской иконы Божией Матери комплекса Иверского женского монастыря в г. Самара.

Блочный тепловой пункт для теплоснабжения храма во имя Иерусалимской иконы Божией Матери комплекса Иверского женского монастыря в г. Самара.


Отрасль: Строительство
Назначение: Тепловой пункт для теплоснабжения Завода и поселка во Владимирской обл.
Заказчик: ООО "Валдекс-Энергетика"
Год: 2019

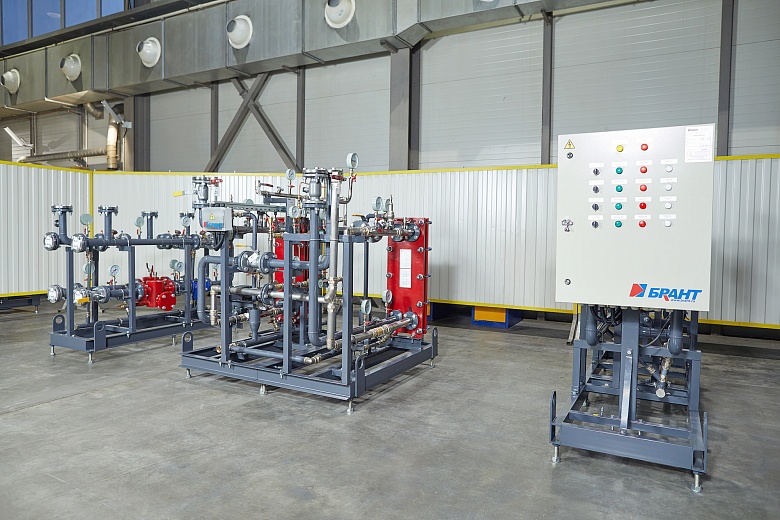

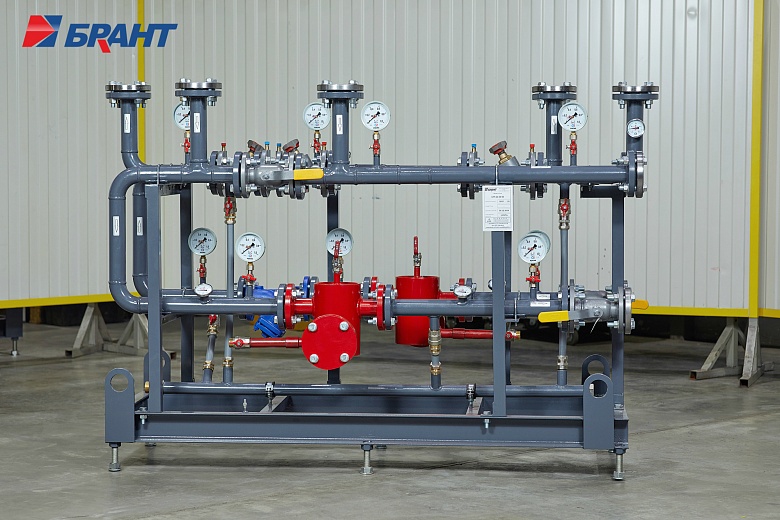

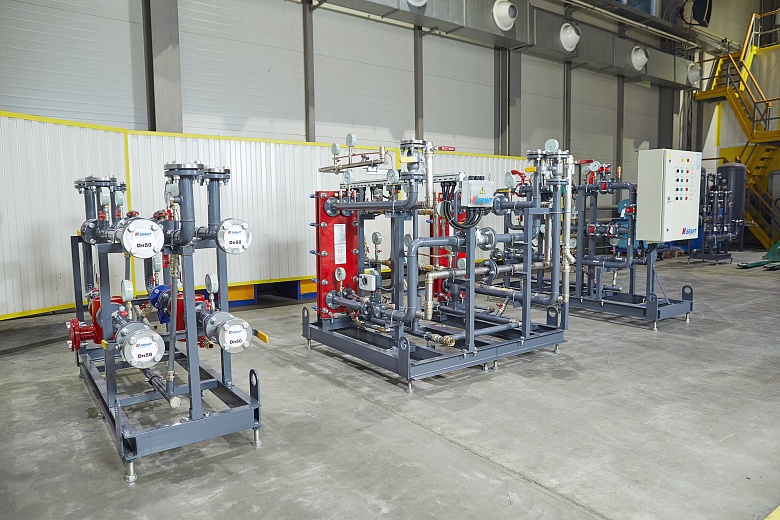

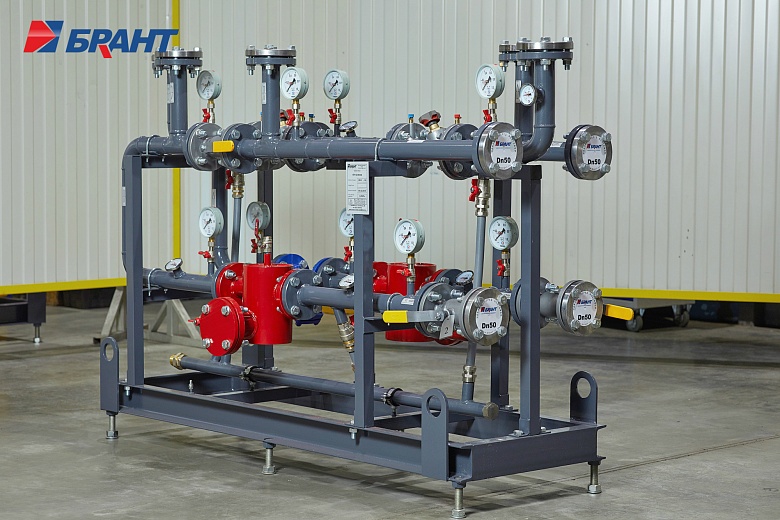

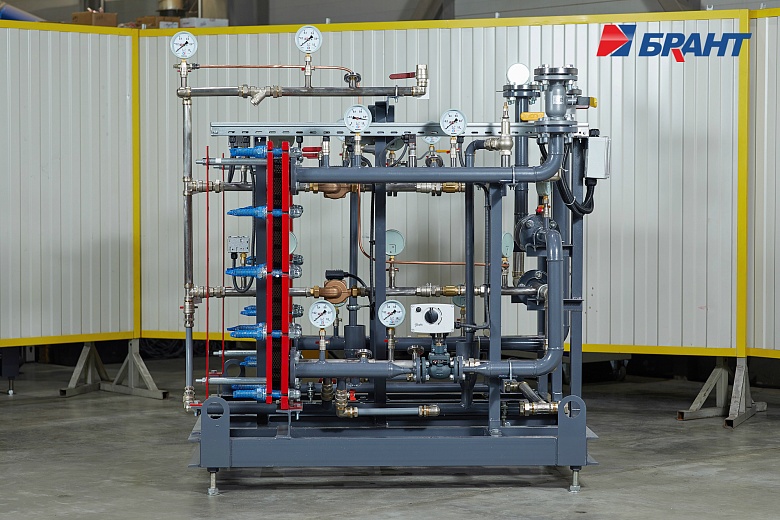

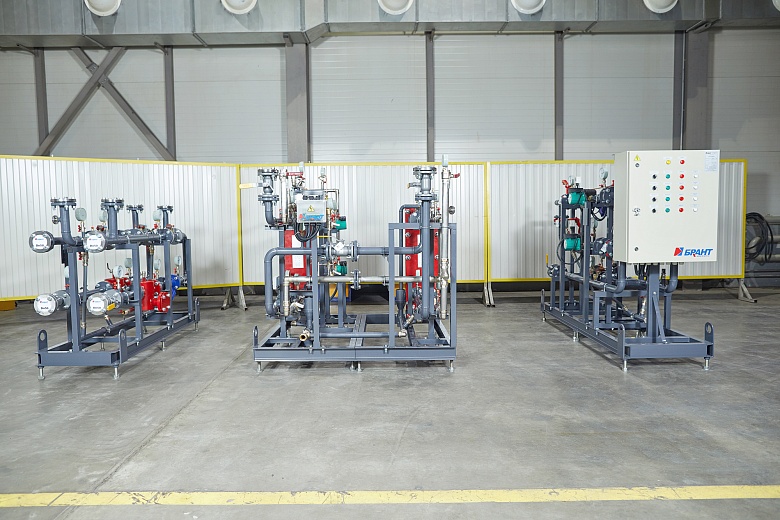

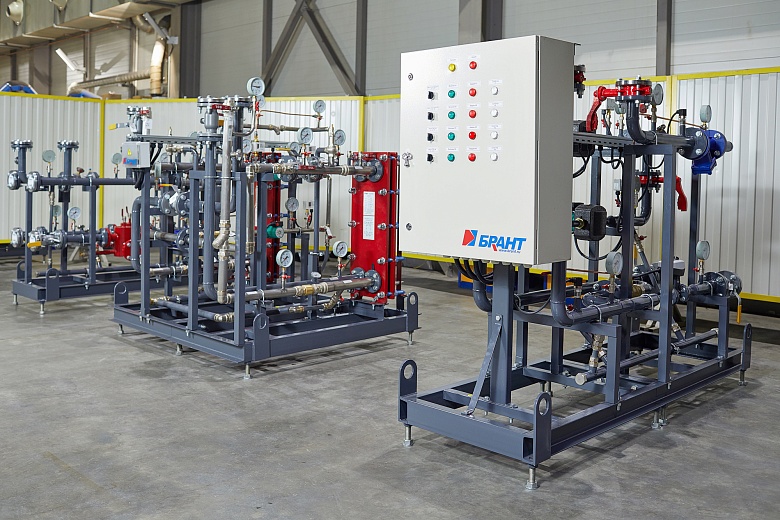

Установленное оборудование: Блочномодульный Тепловой пункт

Подключение системы отопления выполнено по зависимой схеме. Тепловая нагрузка на отопление 107 кВт.

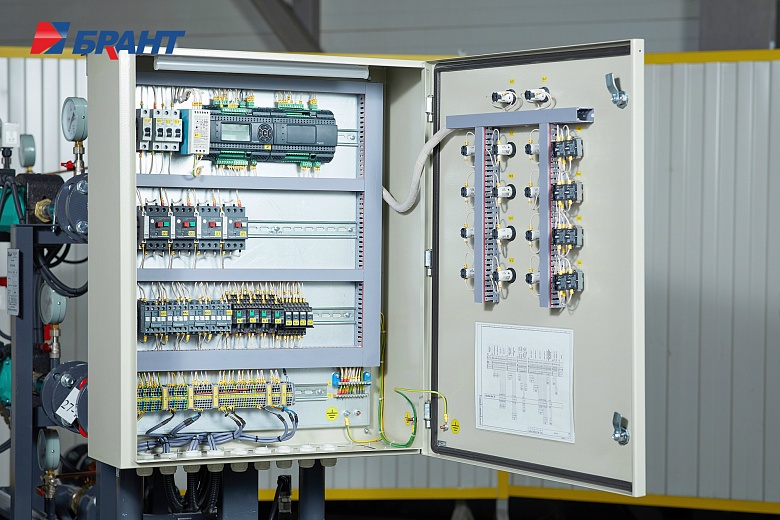

Для регулирования температуры теплоносителя вторичного контура по температурному графику в зависимости от температуры наружного воздуха предусмотрена установка контроллера входящего в состав шкафа автоматического управления тепловым пунктом. Регулирующим органом служит седельный клапан с исполнительным механизмом - электроприводом с трехпозиционным управлением.

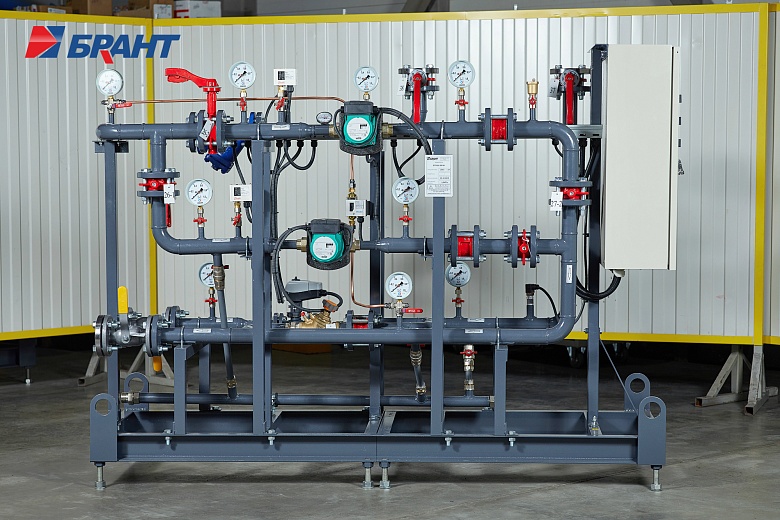

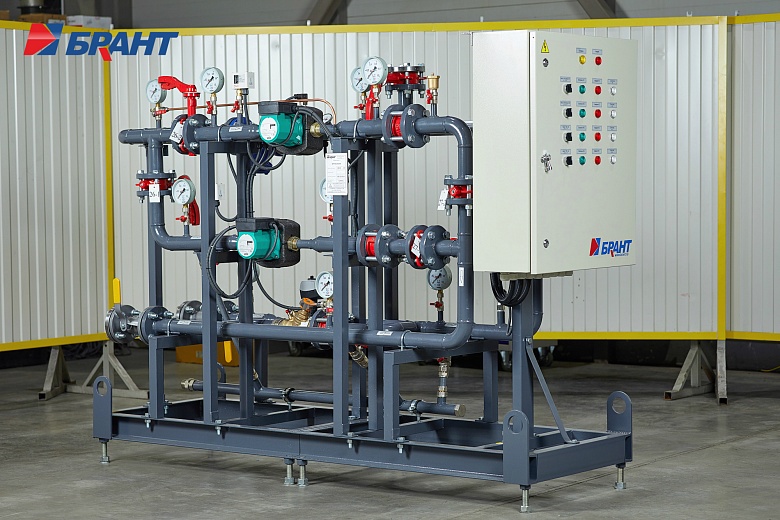

На обратном трубопроводе внутреннего контура установлены два циркуляционных насоса (1 раб., 1 рез.).  Для защиты насосов от сухого хода предусмотрена установка реле давления. Для контроля выхода насоса на рабочий режим предусмотрена установка реле разности давлений. Предусмотрено автоматическое включение резервных насосов при аварийной остановке рабочих.

Подпитка и поддержание давления во внутреннем контуре выполняется в автоматическом режиме.

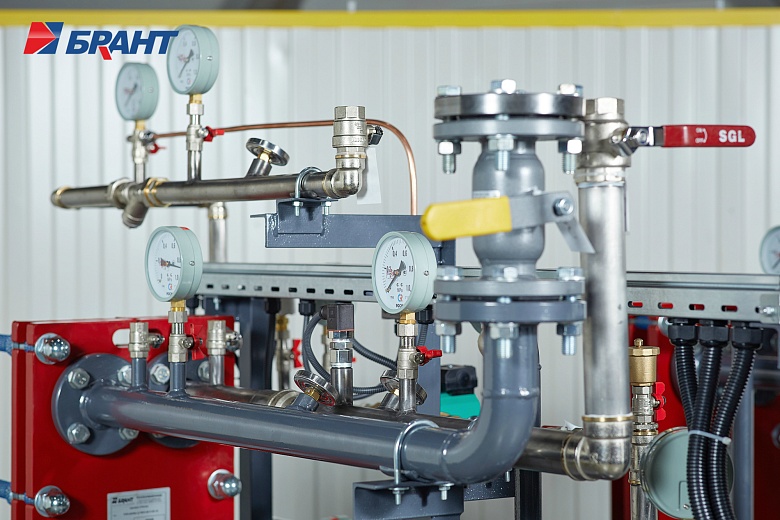

Для контроля параметров теплоносителя предусмотрена установка манометров и биметаллических термометров.

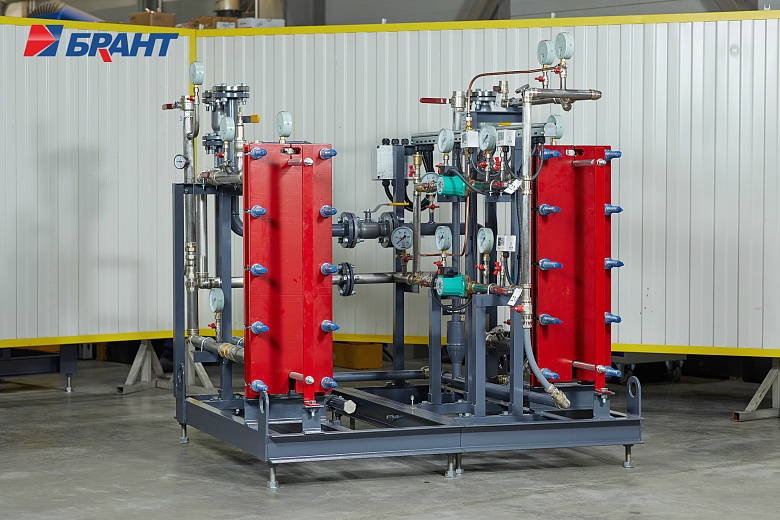

Подключение системы горячего водоснабжения выполнено по закрытой схеме с установкой разборных пластинчатых теплообменников. Тепловая нагрузка на ГВС 97 кВт. Схема подключения - двухступенчатая. Исполнение первой и второй ступени в раздельных корпусах.

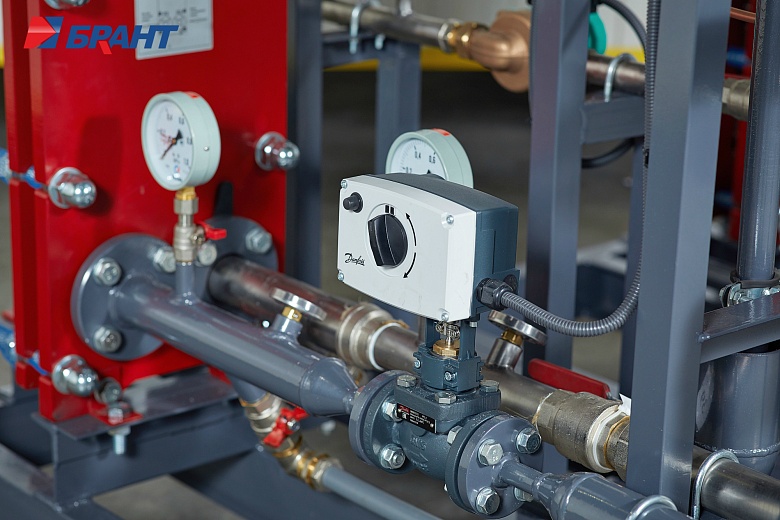

Для подержания требуемой температуры воды в системе горячего водоснабжения предусмотрена установка контроллера входящего в состав шкафа автоматического управления тепловым пунктом. Регулирующим органом служит седельный клапан с исполнительным механизмом - электроприводом с трехпозиционным управлением.

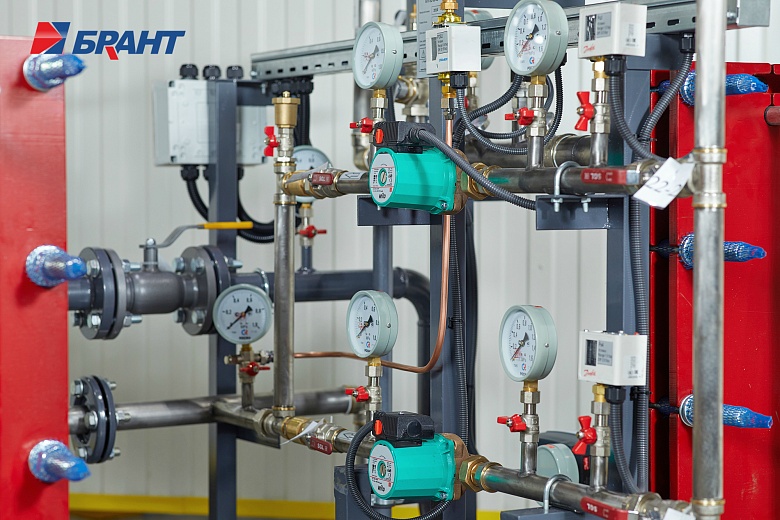

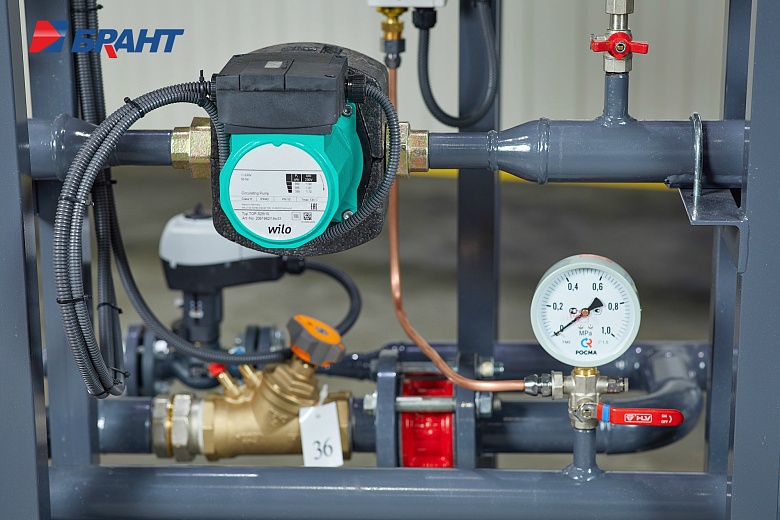

На линии циркуляции системы горячего водоснабжения установлены два циркуляционных насоса (1 раб., 1 рез.). Для защиты насосов от сухого хода предусмотрена установка реле давления. Для контроля выхода насоса на рабочий режим предусмотрена установка реле разности давлений. Предусмотрено автоматическое включение резервных насосов при аварийной остановке рабочих.

Для контроля параметров теплоносителя предусмотрена установка манометров и биметаллических термометров.
