Блочный тепловой пункт Брант для 16 -ти этажного жилого дома в г. Самара, Мощность 1МВт.

Блочный тепловой пункт Брант для 16 -ти этажного жилого дома в г. Самара, Мощность 1МВт.


Отрасль: Строительство
Назначение: Тепловой пункт для присоединения систем отопления и горячего водоснабжения
Заказчик: ООО Платон Инжинеринг
Год: 2019
Установленное оборудование: Блочные тепловые пункты

В обзоре рассматривается два основных блока:

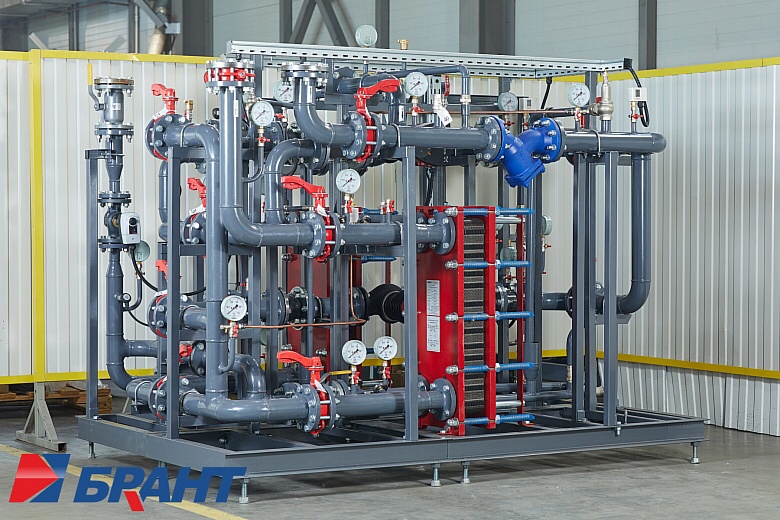

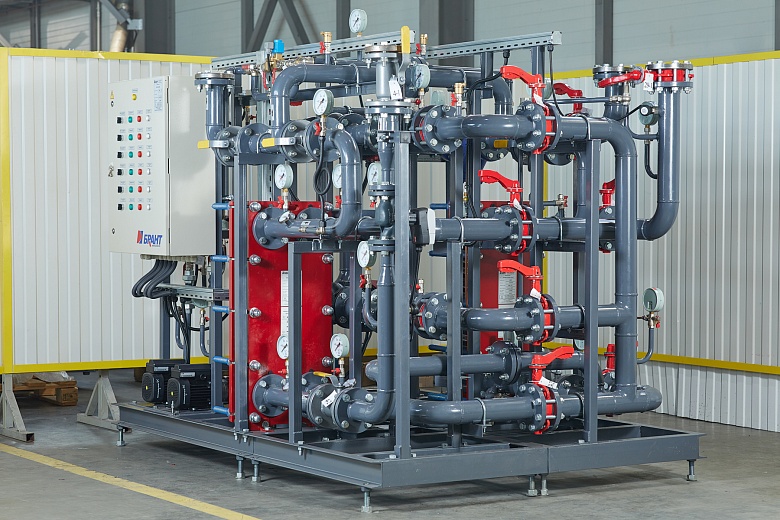

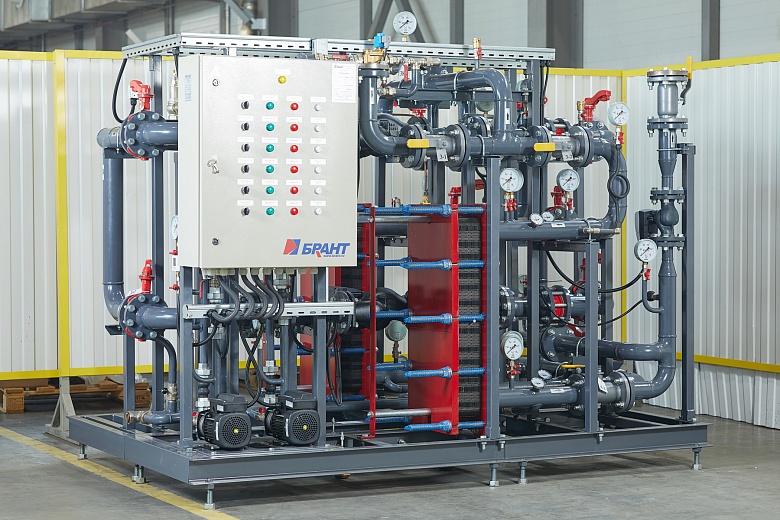

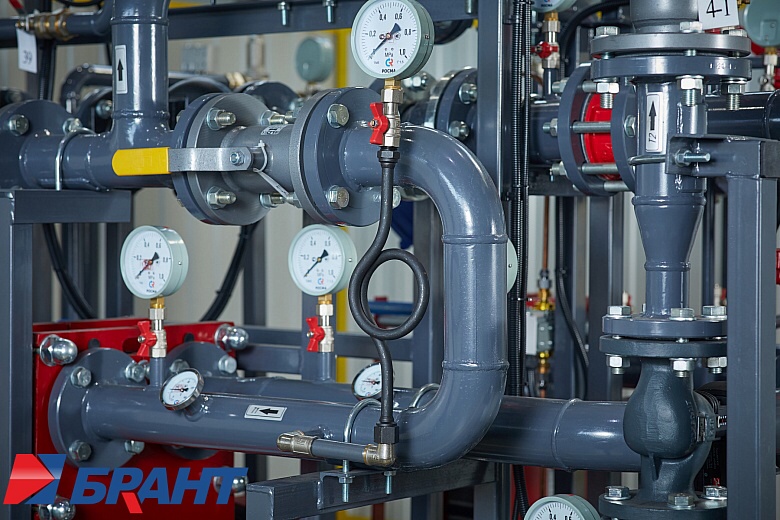

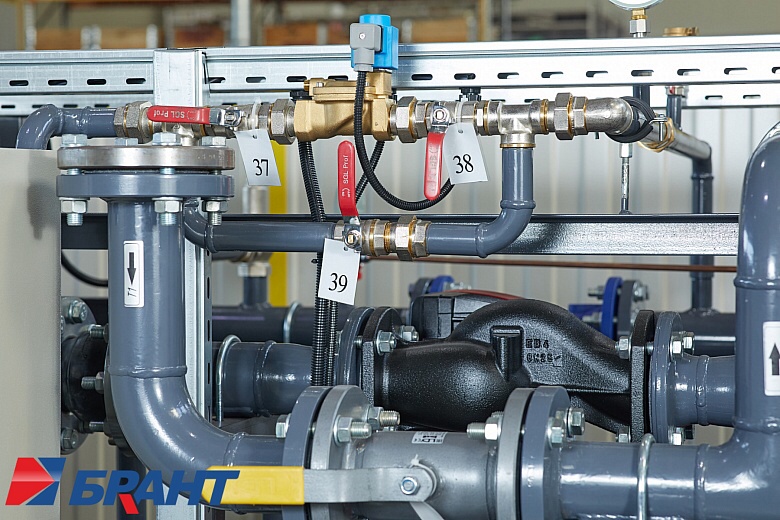

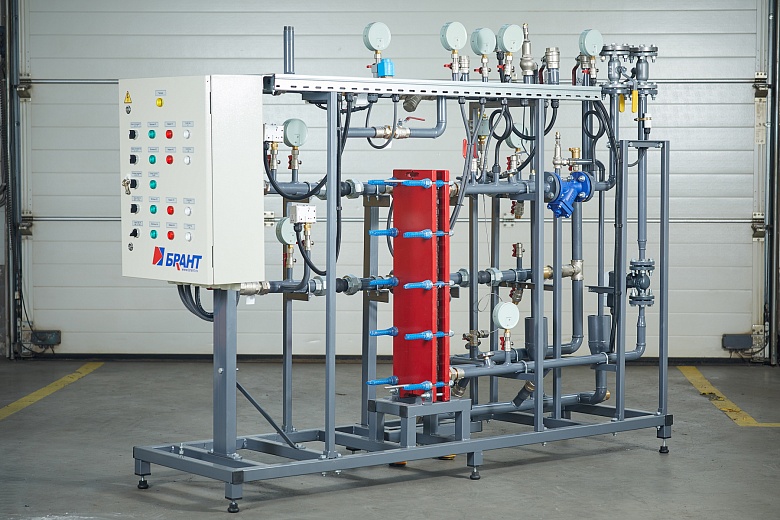

Блок независимого подключения системы отопления. Мощность 520 КВт.

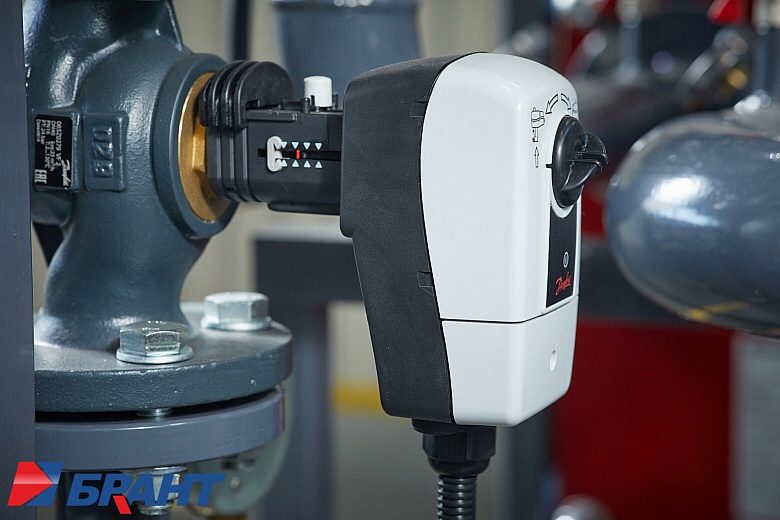

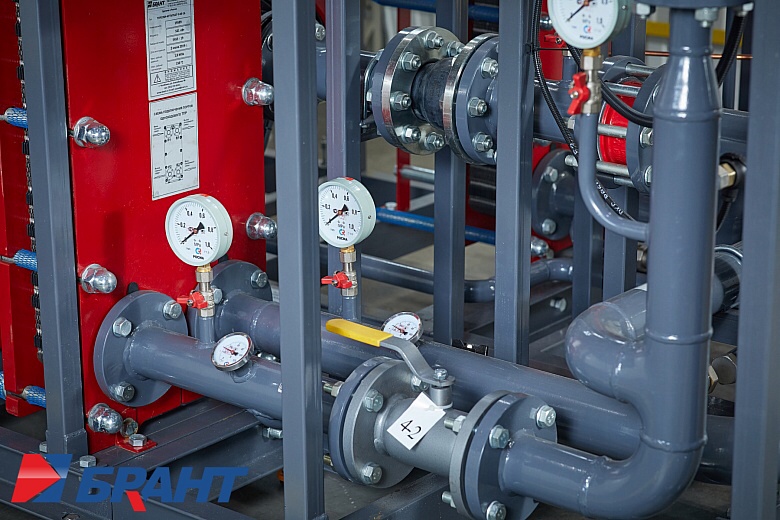

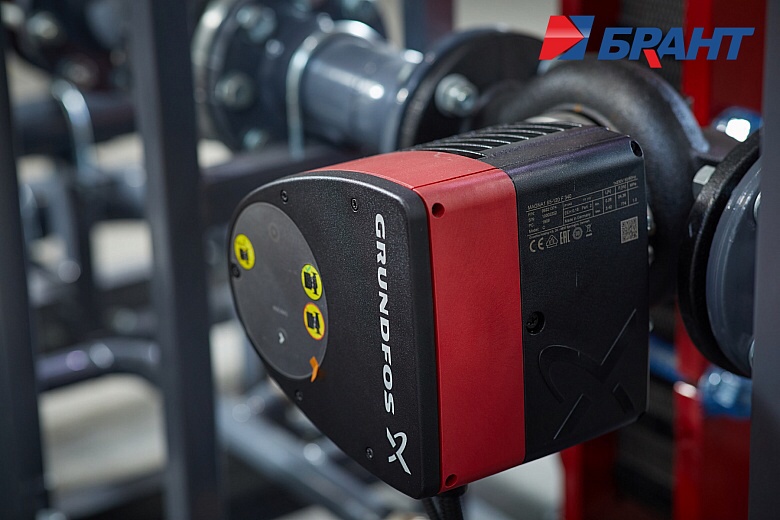

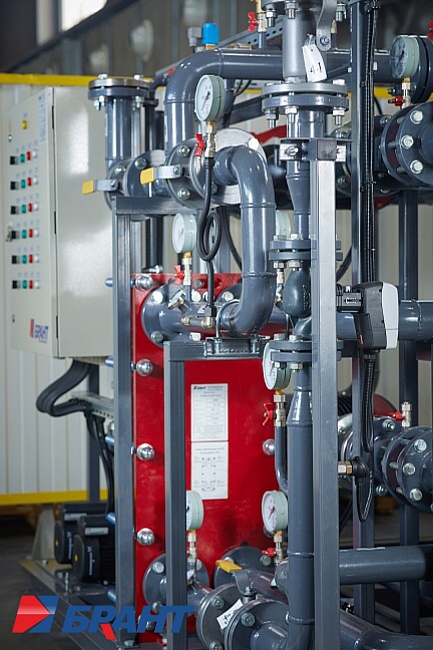

В составе два теплообменника БРАНТ ТПР19, насосы GRUNDFOS MAGNA 1 и CM, автоматизация построена на компанентах DANFOSS, 100% резервирование насосов и теплообменников. Индивидуальная защита каждого насоса от сухого хода, контроль работы циркуляционных насосов по реле перепада давления.

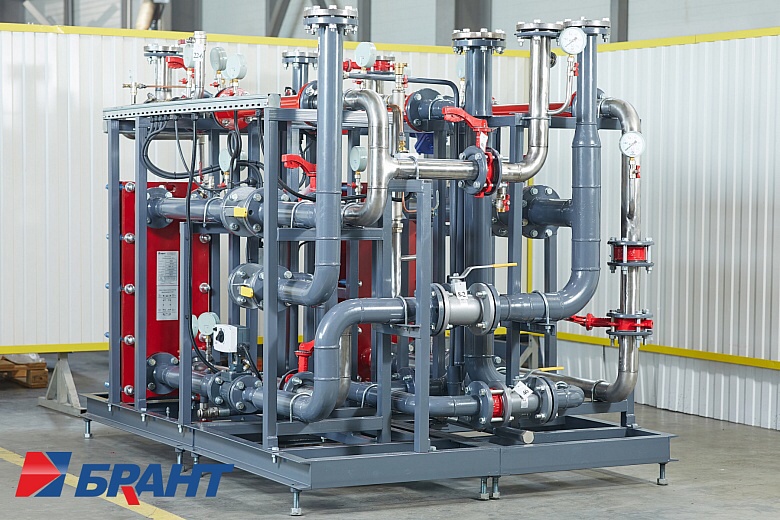

Конструктивно блок состоит из 3 подблоков: блок циркуляционных насосов с вибронезависимыми опорами, отделен от общих трубопроводов вибровставками и 2 блока с теплообменниками. По отдельности самый большой блок имеет габарит 2400 × 800 мм для удобства заноса в помещение. Трубопроводы и рама блока покрыты порошково эпоксидной краской с предварительной дробеструйной обработкой.

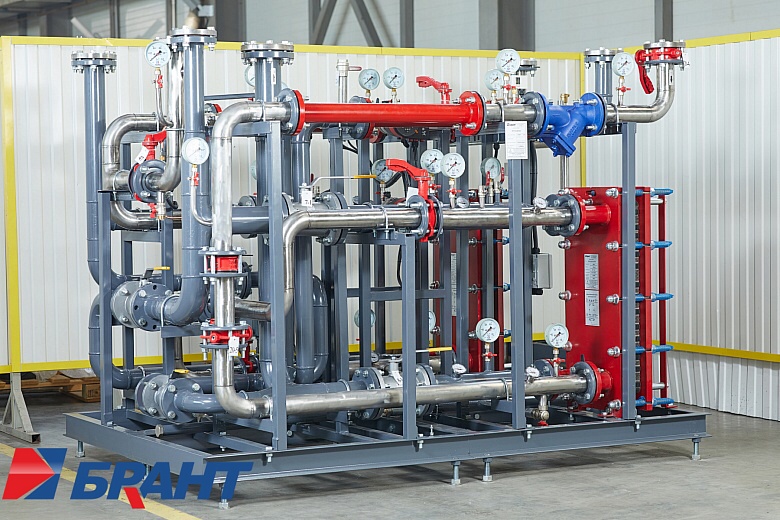

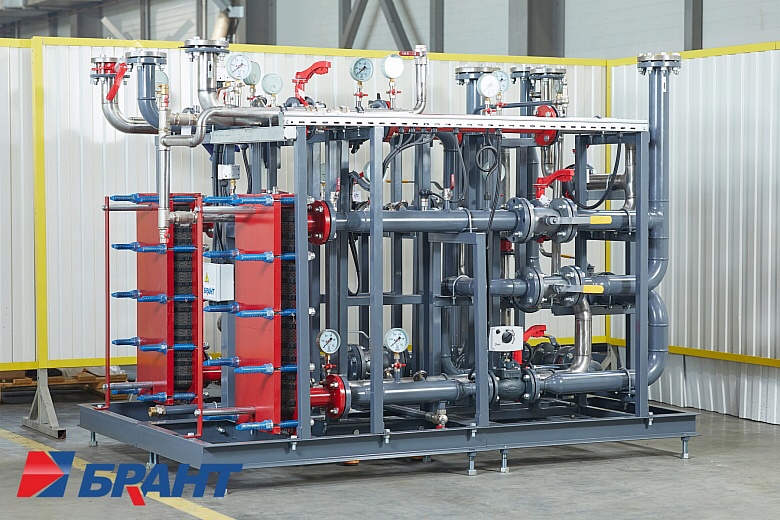

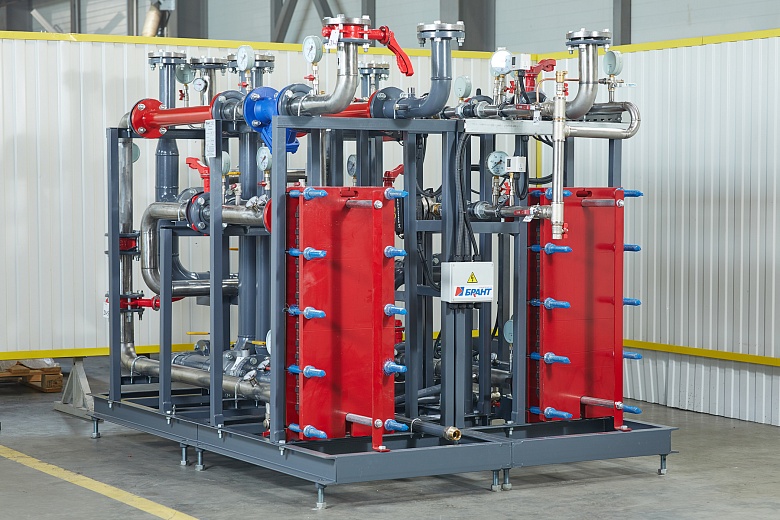

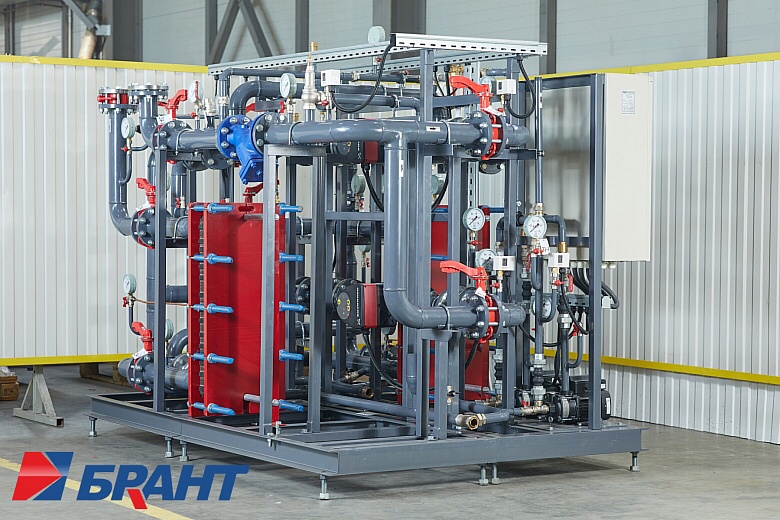

Блок подключения системы горячего водоснабжения Мощность 480 Квт.
Подключение блока к тепловой сети производится по двухступенчатой смешанной схеме с раздельными ступенями теплообменника. В летнем режиме тепловой пункт имеет возможность открытого водоразбора через повысительную насосную.

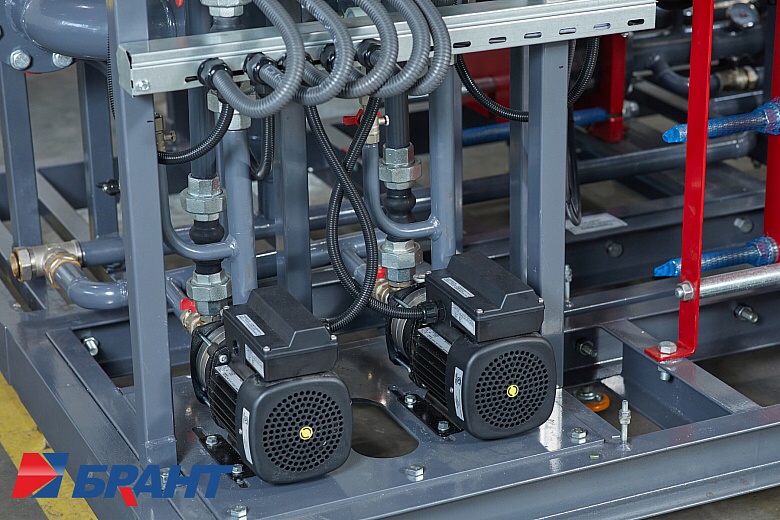

В составе блока два теплообменника БРАНТ ТПР19SP с патрубками теплообменника из нержавеющей стали, насосы GRUNDFOS MAGNA 3N, автоматизация построена на компанентах DANFOSS, 100% резервирование насосов и теплообменников. Индивидуальная защита каждого насоса от сухого хода, контроль работы циркуляционных насосов по реле перепада давления.

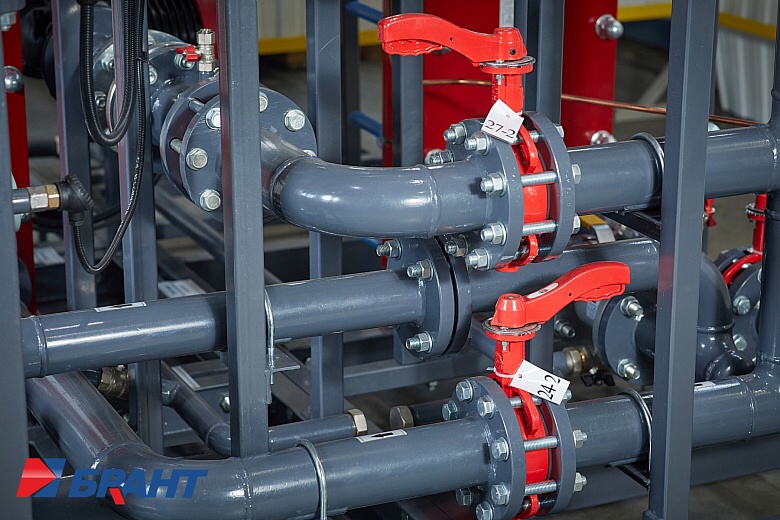

Трубопроводы холодной и горячей воды выполнены из нержавеющей стали, сетевые трубопроводы из Ст. 20 с порошковым покрытием и предварительной дробеструйной обработкой.

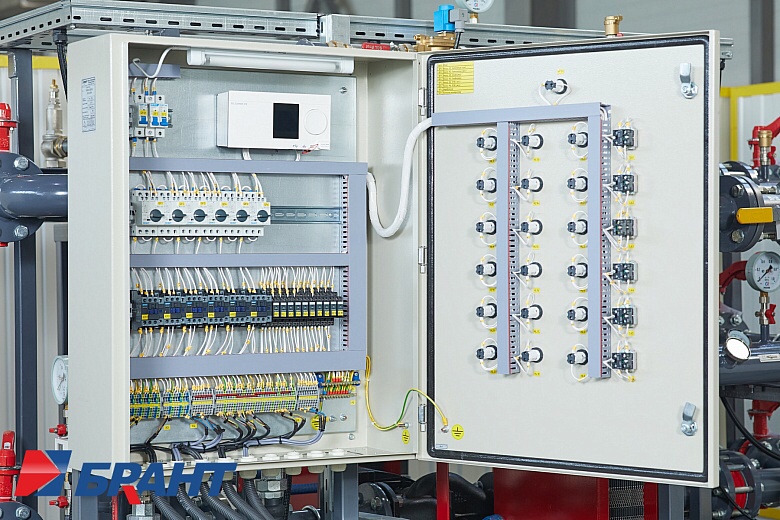

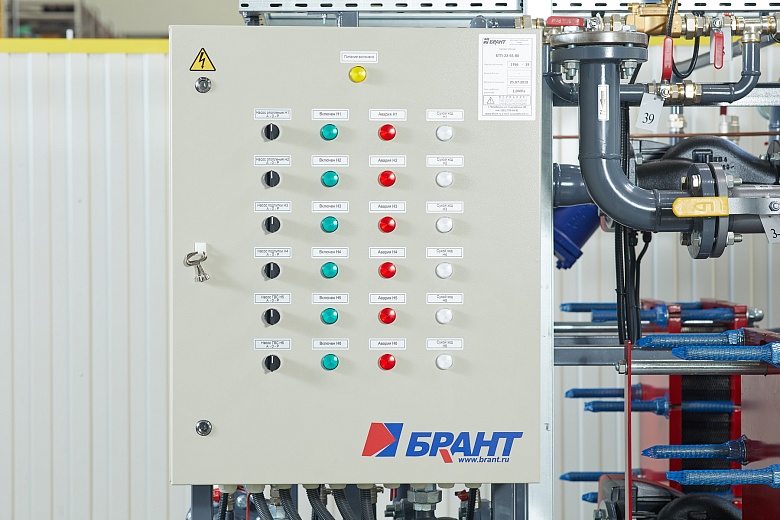

Управление блока осуществляется от основного модуля отопления, для стыковки предусмотрена клеммная коробка в которую заведены все электроподключения. Габарит блока 2400 х 1600 мм. С возможностью деления на 2 подблока 2400 х 800 мм для удобства транспортировки.
