Блочный тепловой пункт ЖК "Репина"

Блочный тепловой пункт ЖК "Репина"


Отрасль: Строительство
Назначение: Тепловой пункт для присоединения систем отопления и горячего водоснабжения
Заказчик: ЖК Репина
Год: 2019
Установленное оборудование: Блочные тепловые пункты

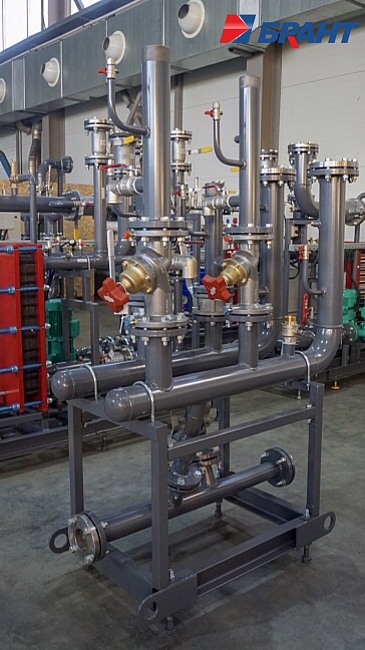

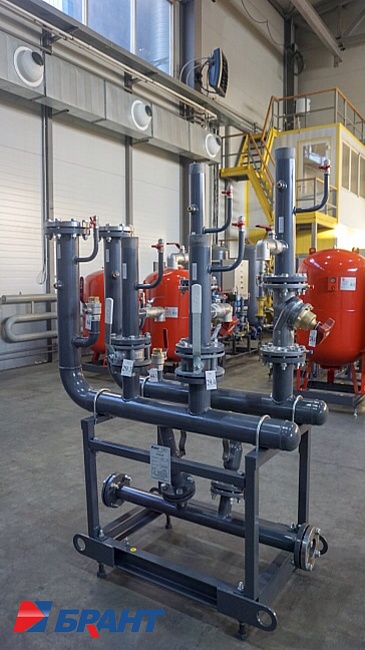

В составе теплового пункта: Блок ввода и коммерческого учета тепла.
Мощность блока 1 200 КВт.
В комплекте блока вся запорная арматура, грязевик, фильтр, расходомеры, КИП и линии дренажа.

На блоке смонтирован шкаф тепловычислителя в исполнении IP54 и дополнительные датчики для системы диспетчеризации.

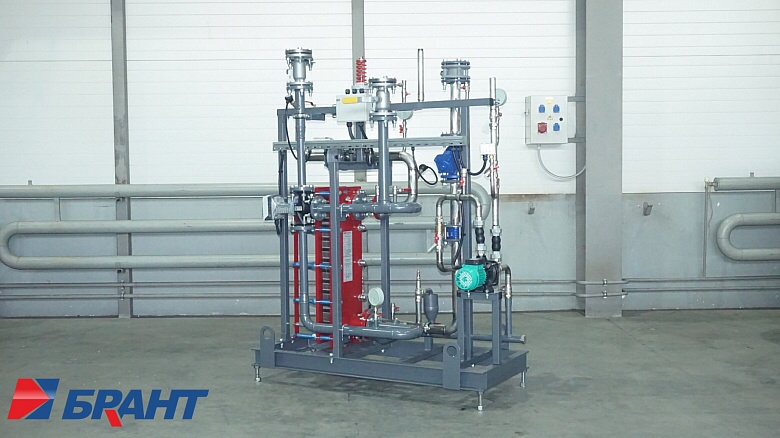

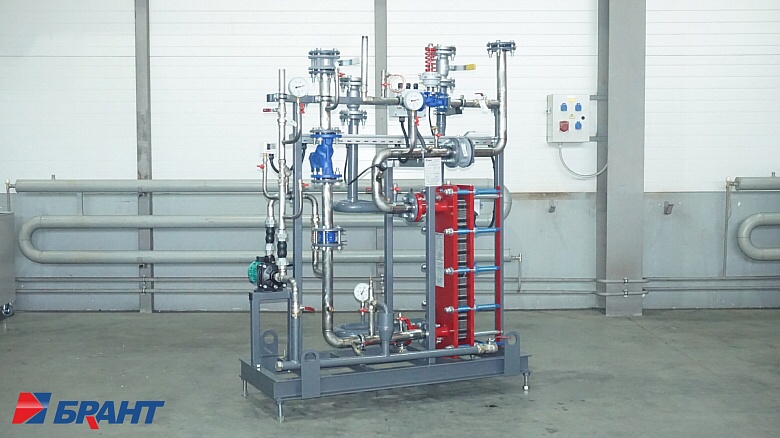

Два блока закрытого подключения системы горячего водоснабжения по параллельной схеме для 1 и 2 зоны дома.

Мощность 290 и 280 КВт. соответственно. Трубопроводы ХГВС выполнены из нержавеющей стали, сетевые трубопроводы и рамы блоков из Ст 20 с порошково эпоксидным покрытием и предварительной дробеструйной обработкой.

В комплекте блоков теплообменники БРАНТ ТПР 14SP, с патрубками из нержавеющей стали, разработанные для систем горячего водоснабжения, запорная арматура, циркуляционные насосы системы рециркуляции ГВС с индивидуальной защитой от сухого хода, КИП.

Управление осуществляется по температуре в системе ГВС с контролем и ограничением температуры обратной сетевой воды.
В составе блоков предусмотрен учет тепла потраченного на подогрев ГВС.

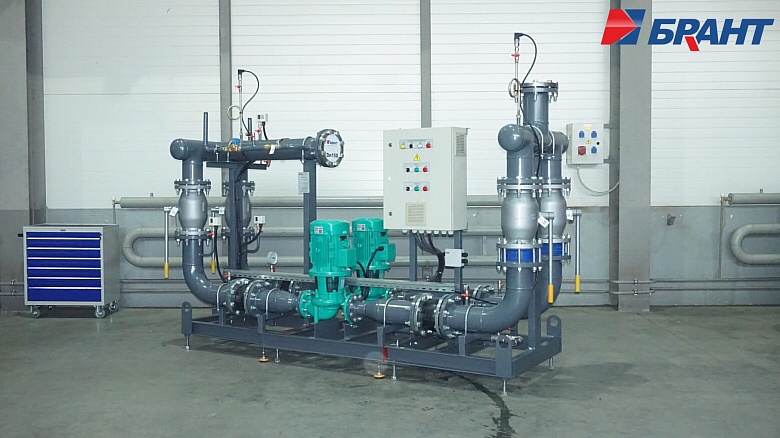

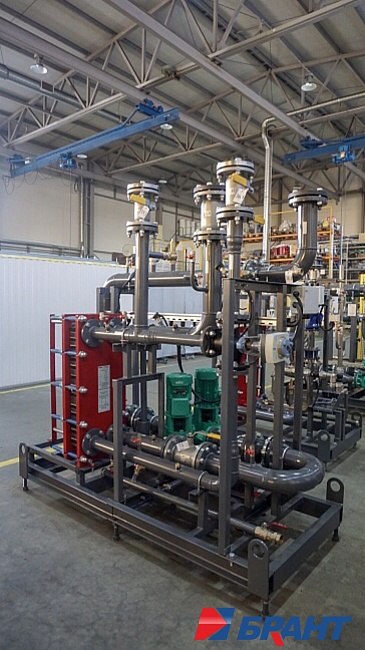

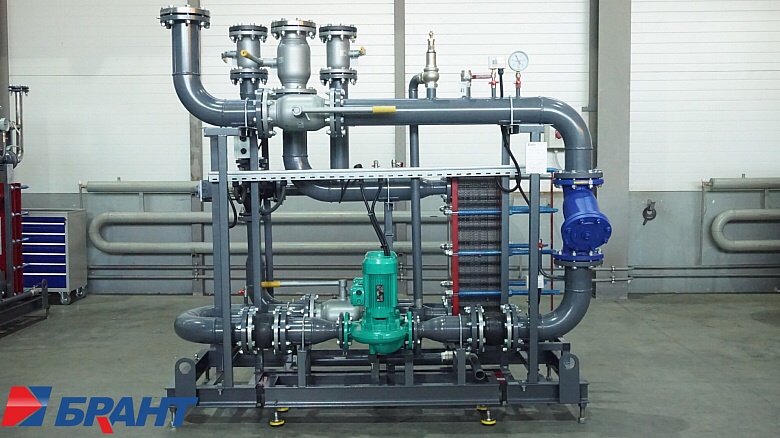

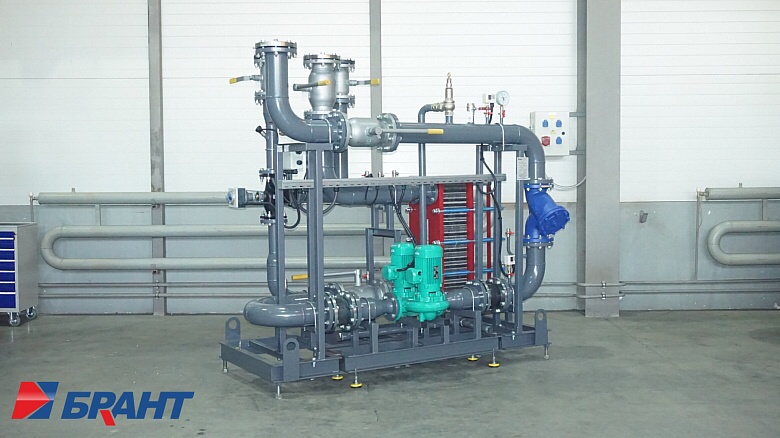

Два блока независимого подключения системы отопления для 1 и 2 зоны дома.

Мощность блоков 290 и 330 КВт соответственно. Трубопроводы и рамы блоков выполнены из Ст 20 с порошково эпоксидным покрытием и предварительной дробеструйной обработкой.

В комплекте блоков теплообменники БРАНТ ТПР 19SH для систем теплоснабжения, запорная арматура, регулирующие, баллансировочные и предохранительные клапаны, циркуляционные и подпиточные насосы с индивидуальной защитой от сухого хода, КИП и линии дренажа.

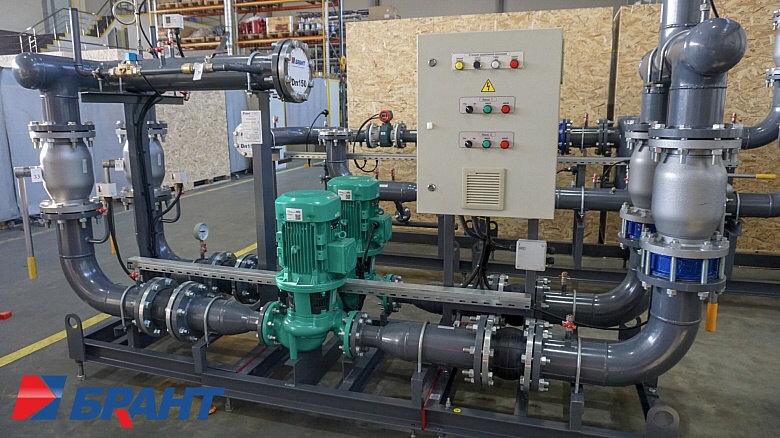

На блоках расположены шкафы управления тепловым пунктом ШУТП БРАНТ, управление температурой в подающем трубопроводе системы отопления осуществляется от температуры наружного воздуха с коррекцией по температуре воды в подающем трубопроводе тепловой сети и контролем температуры в обратном трубопроводе тепловой сети.

Управление клапаном и насосами подпитки и насосами циркуляции системы отопления с индивидуальной защитой от сухого хода и блоками системы ГВС.
Два блока распределительных гребенок системы отопления, с запорной и баллансировочной арматурой, точками подключения гидропромывки и дренажными линиями.
