СУН с частотным регулированием

СУН с частотным регулированием


заполнить опросный лист
Степень защиты
IP54
Корпус шкафа
Металл

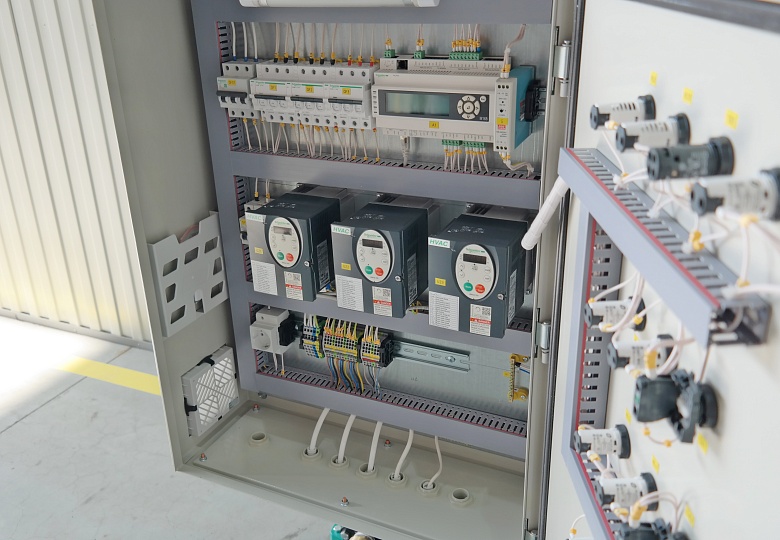

Главной особенностью данного типа регулирования является использование преобразователя частоты для каждого насоса. Станции управления  с частотным преобразователем для каждого насоса предназначены для контроля и управления стандартными асинхронными электродвигателями насосов одного типоразмера в соответствии с сигналами управления. Стандартная линейка предусматривает возможность изготовления станций для управления от одного до шести электродвигателей насосов.

Применение частотного регулирования каждым электродвигателем в управлении насосными установками обеспечивает:

- наиболее эффективное энергосбережение;

- бесступенчатое регулирование (отсутствие «мертвых» зон поддерживаемого параметра);

- точное поддержание заданных параметров посредством регулирования частоты вращения всех подключенных электродвигателей насосов;

- минимальные потери в двигателе;

- работу насосов находящихся в эксплуатации с одинаковой частотой вращения;

- отсутствие в схеме механических контакторов переключения,

- плавный запуск и останов каждого электродвигателя насоса во всех режимах работы (возможность гидроударов сведена к нулю, увеличивается эксплуатационный ресурс системы управления и насосов);

- сохранение функции частотного регулирования при аварии одного из преобразователей частоты



Внешние подключения

- реле давления для защиты от «сухого» хода;

- датчик обратной связи 4-20 мА (давление, расход, перепад давления и др.);

- термоконтакт (при наличии защиты в двигателе).

Выходные сигналы (диспетчеризация)

«Авария» каждого насоса

Индикация

«Сеть»; «Авария ПЧ»; «Работа» каждого насоса; «Авария» каждого насоса; «Ввод 1», «Ввод 2» – для модификации с двумя вводами.

Защиты

- от короткого замыкания;

- от тепловой перегрузки по току;

- от перегрева двигателя (при подключении термоконтактов);

- от пропадания, перекоса или неправильной последовательности подключения фаз.

Температура окружающей среды

0 °C – 40 °C (средняя не более 35°C)

Относительная влажность

20 % – 90 % (без конденсата)

Степень защиты

IP54

Корпус шкафа

Металл

В случае установки станции управления  на объектах I (кроме особой группы) и II категорий электроснабжения станция может быть изготовлена с питанием от двух независимых источников электроснабжения (со встроенным АВР или без). В станциях со встроенным АВР при обрыве, пропадании или неправильной последовательности подключения фаз происходит автоматическое переключение с основного ввода на резервный, а при восстановлении питания на основном вводе – обратное переключение. На лицевой панели предусмотрен выбор основного ввода питания с помощью переключателя. В станциях управления с двумя вводами питания без встроенного АВР питание каждого насоса осуществляется от своего ввода, например, от двух распределительных панелей.
