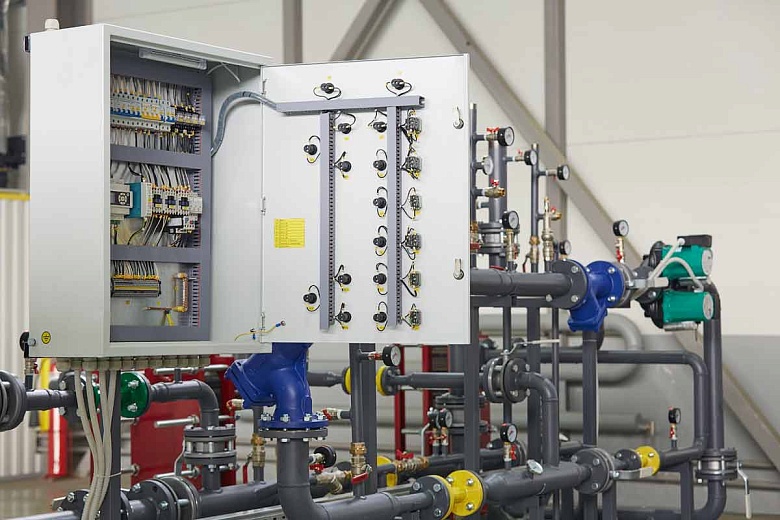

Управление тремя контурами отопления:

  • Автоматическое регулирование температуры теплоносителя в подающем трубопроводе  контура отопления 1.
  • Автоматическое регулирование температуры теплоносителя в обратном трубопроводе  контура отопления 1.
  • Ручное управление исполнительным оборудованием контура отопления 1.
  • Автоматическое регулирование температуры теплоносителя в подающем трубопроводе  контура отопления 2.
  • Автоматическое регулирование температуры теплоносителя в обратном трубопроводе  контура отопления 2.
  • Ручное управление исполнительным оборудованием контура отопления 2.
  • Автоматическое регулирование температуры теплоносителя в подающем трубопроводе  контура отопления 3.
  • Автоматическое регулирование температуры теплоносителя в обратном трубопроводе  контура отопления 3.
  • Ручное управление исполнительным оборудованием контура отопления 3.



·       Автоматическое регулирование температуры теплоносителя в подающем трубопроводе  контура отопления производится по настраиваемому линейному  графику  температуры теплоносителя, подаваемого в систему отопления в зависимости от температуры наружного воздуха,   с возможностью ограничения по минимальной и максимальной температуре воды в контуре отопления.

·       Автоматическое регулирование температуры теплоносителя в обратном трубопроводе  контура отопления производится по настраиваемому линейному  графику  температуры теплоносителя, возвращаемого из  системы отопления в зависимости от температуры наружного воздуха,   при условии включения функции регулирования по температуре теплоносителя в обратном трубопроводе контура отопления.

      Графики температуры теплоносителя, в подающем (обратном) трубопроводе контура отопления в зависимости от температуры наружного воздуха настраиваются по точкам. (Подробно см. «Руководство по эксплуатации ШУТП»)

·       Автоматическое регулирование температуры в контуре отопления с постоянным значением (например, система теплого пола и т.п.)

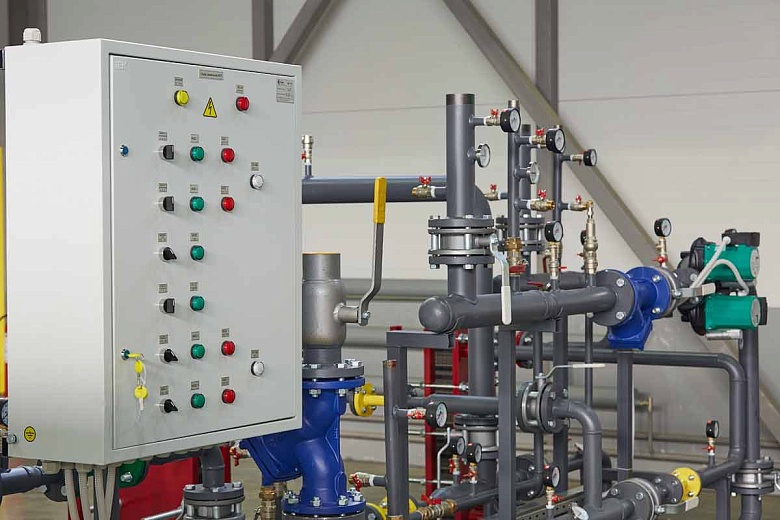

·       Ручное управление исполнительным оборудованием ИТП осуществляется посредством ключей (кнопок) управления  либо панели оператора (в зависимости от комплектации ШУТП):

- циркуляционные насосы включить/выключить;

- электропривод регулирующего клапана  открыть/закрыть

(Подробно см. «Руководство по эксплуатации ШУТП»)

  • ·       Автоматическое регулирование температуры теплоносителя в подающем трубопроводе  контура отопления производится по настраиваемому линейному  графику  температуры теплоносителя, подаваемого в систему отопления в зависимости от температуры наружного воздуха,   с возможностью ограничения по минимальной и максимальной температуре воды в контуре отопления.

    ·       Автоматическое регулирование температуры теплоносителя в обратном трубопроводе  контура отопления производится по настраиваемому линейному  графику  температуры теплоносителя, возвращаемого из  системы отопления в зависимости от температуры наружного воздуха,   при условии включения функции регулирования по температуре теплоносителя в обратном трубопроводе контура отопления.

          Графики температуры теплоносителя, в подающем (обратном) трубопроводе контура отопления в зависимости от температуры наружного воздуха настраиваются по точкам. (Подробно см. «Руководство по эксплуатации ШУТП»)

    ·       Автоматическое регулирование температуры в контуре отопления с постоянным значением (например, система теплого пола и т.п.)

    ·       Ручное управление исполнительным оборудованием ИТП осуществляется посредством ключей (кнопок) управления  либо панели оператора (в зависимости от комплектации ШУТП):

    - циркуляционные насосы включить/выключить;

    - электропривод регулирующего клапана  открыть/закрыть

    (Подробно см. «Руководство по эксплуатации ШУТП»)

·       Автоматическое регулирование температуры теплоносителя в подающем трубопроводе  контура отопления производится по настраиваемому линейному  графику  температуры теплоносителя, подаваемого в систему отопления в зависимости от температуры наружного воздуха,   с возможностью ограничения по минимальной и максимальной температуре воды в контуре отопления.

·       Автоматическое регулирование температуры теплоносителя в обратном трубопроводе  контура отопления производится по настраиваемому линейному  графику  температуры теплоносителя, возвращаемого из  системы отопления в зависимости от температуры наружного воздуха,   при условии включения функции регулирования по температуре теплоносителя в обратном трубопроводе контура отопления.

      Графики температуры теплоносителя, в подающем (обратном) трубопроводе контура отопления в зависимости от температуры наружного воздуха настраиваются по точкам. (Подробно см. «Руководство по эксплуатации ШУТП»)

·       Автоматическое регулирование температуры в контуре отопления с постоянным значением (например, система теплого пола и т.п.)

·       Ручное управление исполнительным оборудованием ИТП осуществляется посредством ключей (кнопок) управления  либо панели оператора (в зависимости от комплектации ШУТП):

- циркуляционные насосы включить/выключить;

- электропривод регулирующего клапана  открыть/закрыть

(Подробно см. «Руководство по эксплуатации ШУТП»)

Для реализации данной схемы необходимы следующие компоненты:


Элемент системы

Обозначение на схеме

Рекомендуемое оборудование

Количество

Датчик температуры наружного воздуха

ТЕ4

Термометр сопротивления  Pt100

1

Датчик температуры теплоносителя

ТЕ1, ТЕ2, ТЕ5, ТЕ5, ТЕ6, ТЕ7

Термометр сопротивления Pt100

6

Реле давления

РS1, РS2, РS3

Реле давления с дискретным выходом

3

Электропривод регулирующего клапана системы отопления

М1, M2, M3

Электропривод с трехпозиционным типом управления ~220В, ~24В  Imax=8А

3

Насос системы отопления

Р1 (Р4), Р2 (Р5), P3 (Р6)

Циркуляционный насос ~220В, ~380В, Imax=10А

3 (6)
