- Автоматическое регулирование температуры контура ГВС.
- Ручное управление исполнительным оборудованием контура ГВС
-
Автоматическое регулирование температуры контура ГВС в соответствии с уставкой.
-
Автоматический контроль температуры теплоносителя в обратном трубопроводе после теплообменника ГВС, при условии включения данной функции.
-

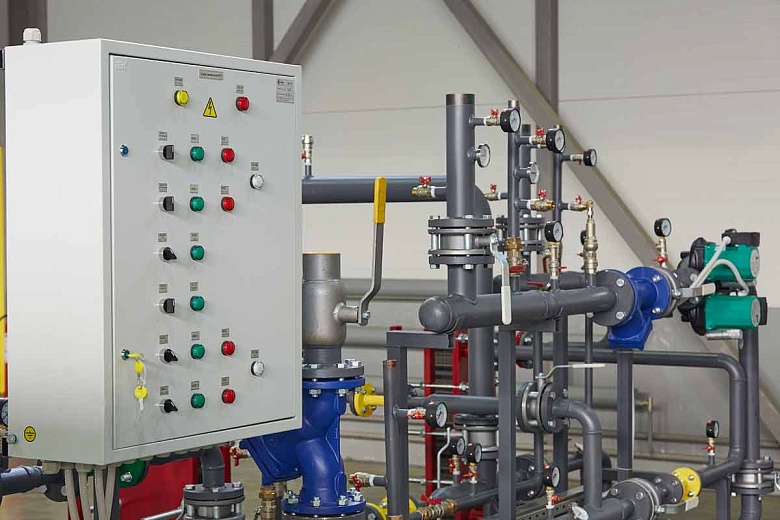

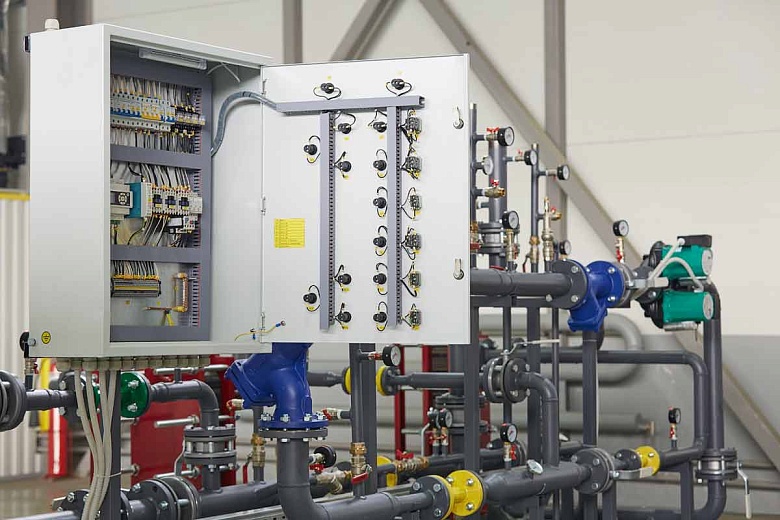

Ручное управление исполнительным оборудованием ИТП осуществляется посредством ключей (кнопок) управления либо панели оператора (в зависимости от комплектации ШУТП):
- циркуляционные насосы включить/выключить;
- электропривод регулирующего клапана открыть/закрыть
(Подробно см. «Руководство по эксплуатации ШУТП»)
Для реализации данной схемы необходимы следующие компоненты:
|
Элемент системы |
Обозначение на схеме |
Рекомендуемое оборудование |
Количество |
|
Датчик температуры ГВС |
ТЕ3 |
Термометр сопротивления Pt1000/ Pt100 |
1 |
|
Датчик температуры обратной сетевой воды после теплообменника ГВС |
ТЕ9 |
Термометр сопротивления Pt1000/ Pt100 |
1 |
|
Реле давления |
РS3 |
Реле давления с дискретным выходным сигналом. |
1 |
|
Электропривод регулирующего клапана системы ГВС |
М2 |
Электропривод с трехпозиционным типом управления ~220В, ~24В Imax=8А |
1 |
|
Насос системы ГВС |
Р3 |
Циркуляционный насос ~220В, ~380В, Imax=10А |
1 |
