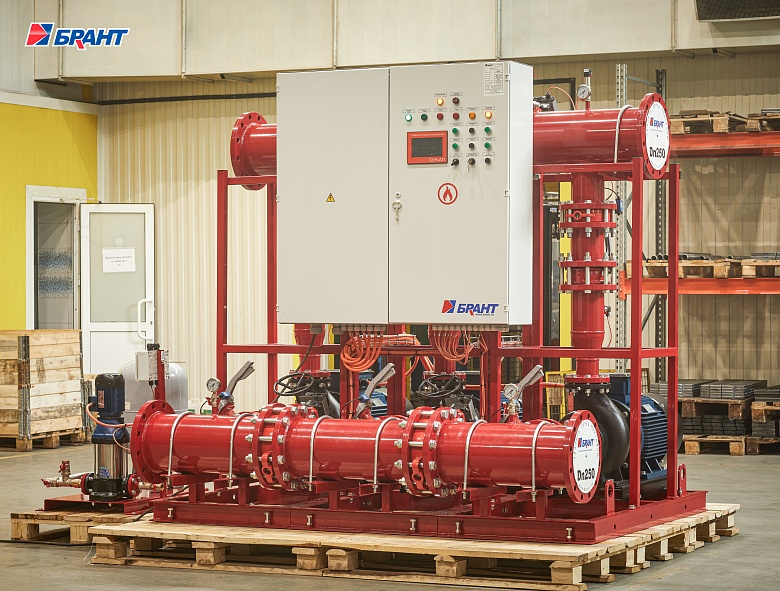

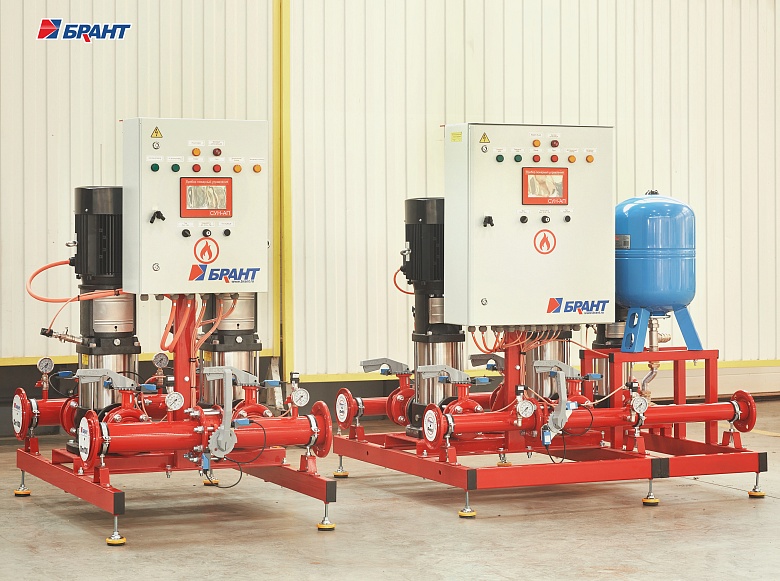

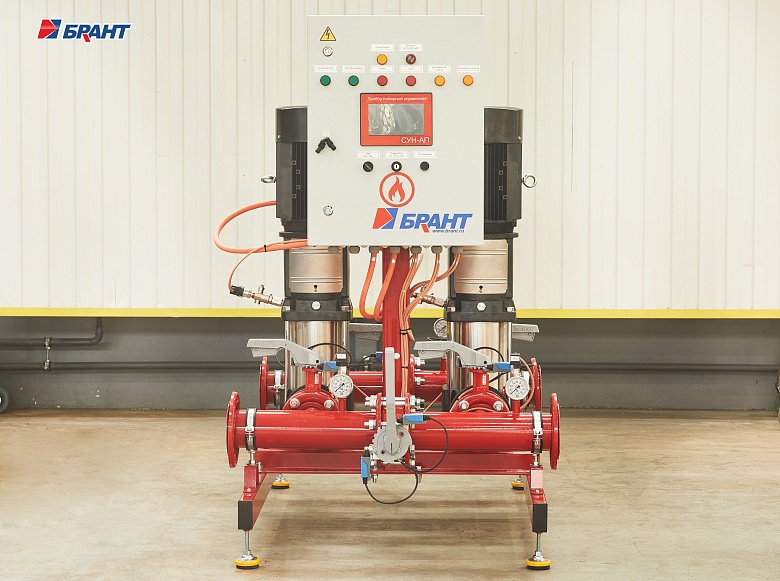

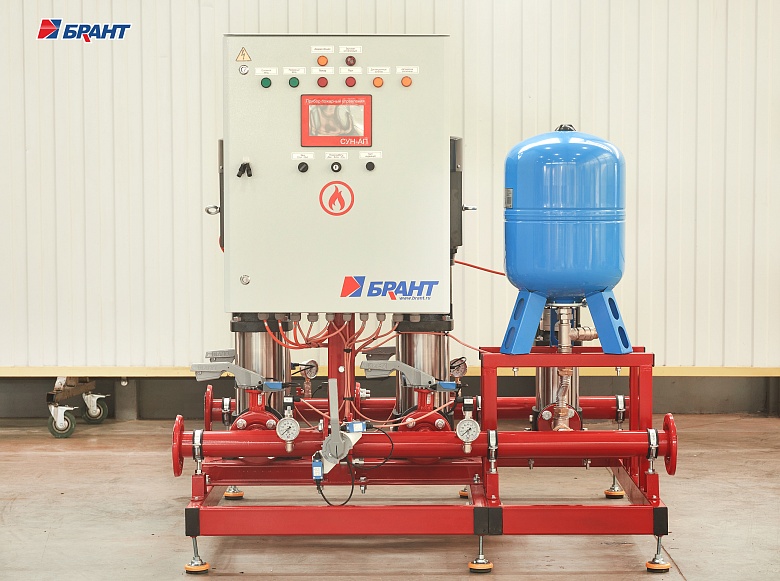

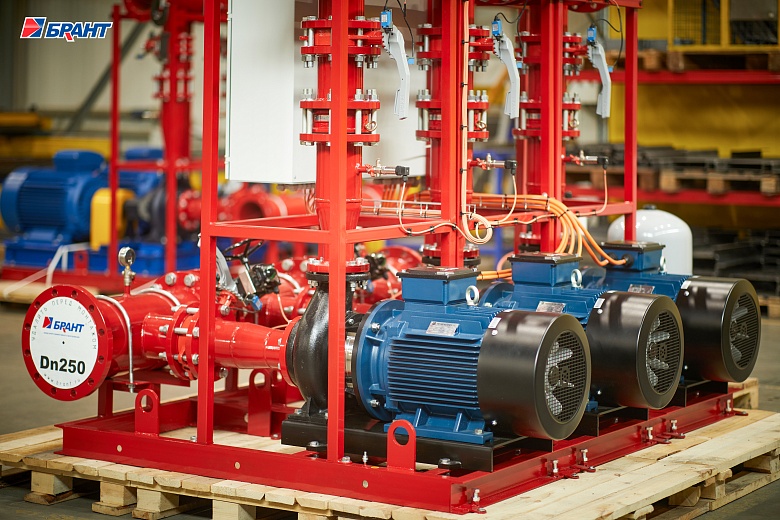

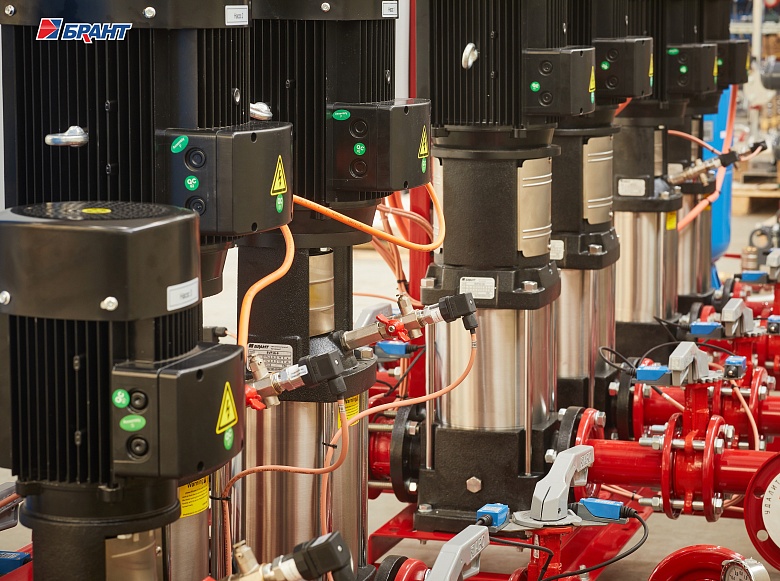

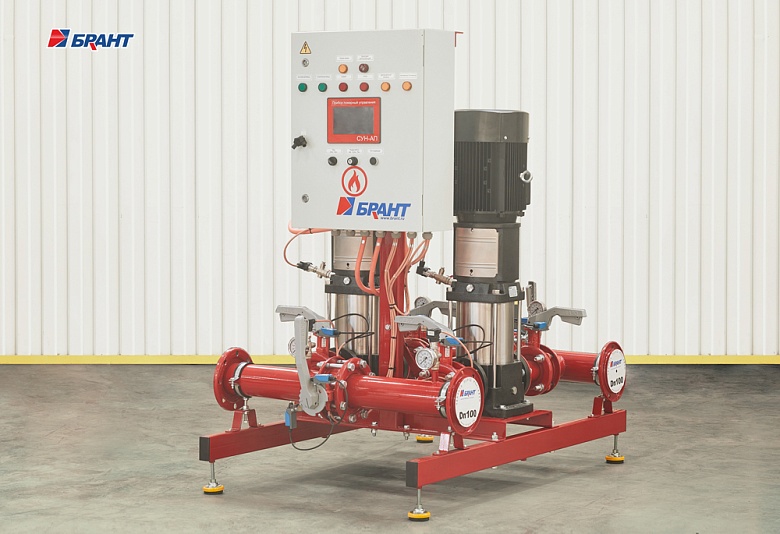

Насосные установки пожаротушения серии АПК предназначены для обеспечения требуемого расхода и давления воды в системах автоматического пожаротушения и внутреннего противопожарного водопровода. Установки применяются на объектах различного назначения и интегрируются в состав противопожарных инженерных систем здания.
Применение в системах
- Спринклерные системы пожаротушения
- Дренчерные системы пожаротушения
- Внутренний противопожарный водопровод
Типовые объекты установки
- Жилые и общественные здания
- Автостоянки и подземные паркинги
- Бизнес-центры и МФЦ
- Складские комплексы
- Производственные здания и цеха
- Высокая степень защиты и диагностики: Система записывает до 1000 аварийных событий в журнал архивации аварий, что позволяет быстро идентифицировать и устранить неисправности. А протокол Modbus TCP/ Modbus RTU обеспечивает легкую интеграцию с другими системами управления технологическими процессами.
- Совместимость с внешними устройствами: Совместимость с внешними устройствами диспетчеризации и индикации (Совместимость с системой Орион).
- Интуитивно понятное управление: Цветная сенсорная панель с русскоязычным интерфейсом обеспечивает удобный контроль и управление всеми процессами, а графическая визуализация позволяет оператору быстро оценить состояние оборудования.
- Выносная панель оператора: Возможность подключения выносной панели оператора для удалённого мониторинга и управления насосной установкой из диспетчерского пункта с полным дублированием функций основной панели управления.
- Дополнительные функциональные возможности: Возможно подключение функций управления затворами (задвижками) с электроприводом на обводной линии ВУ, контроля давления перед запуском, временный останов и контроль пусковых линий.
- Управление дополнительными элементами: Возможно управление дополнительными элементами системы автоматического пожаротушения (компрессоры, запорная арматура сухотрубных систем).
- Конструктивное исполнение блока жокей-насоса: Блок жокей-насоса может быть установлен на отдельной раме или подключен в коллектор насосной установки пожаротушения и установлен на общей раме.

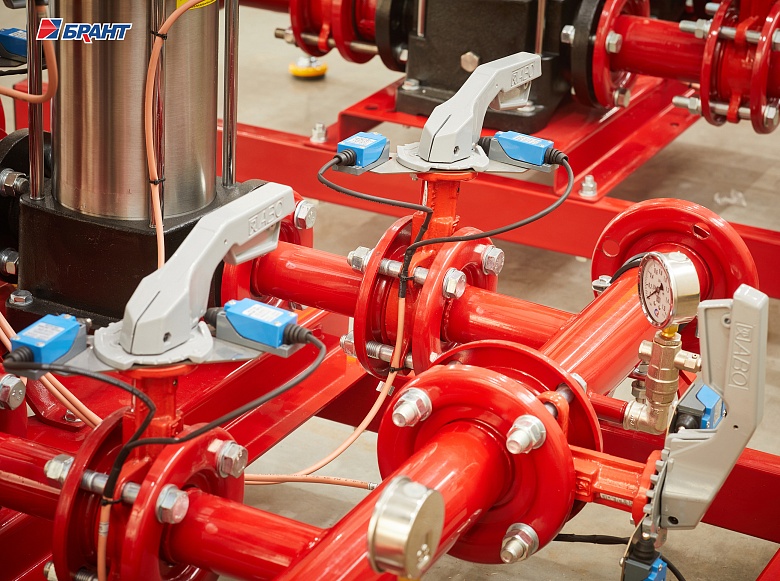

- Контроль положения запорной арматуры: Возможность подключения сигналов положения запорной арматуры вне границ насосной установки.
- Установка УПП для любой мощности: Возможность установки устройства плавного пуска (УПП) для любой мощности насосов.

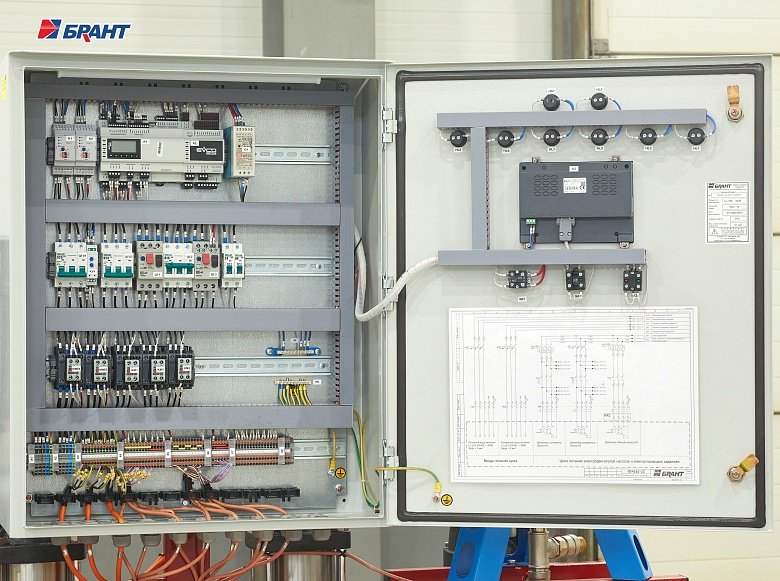

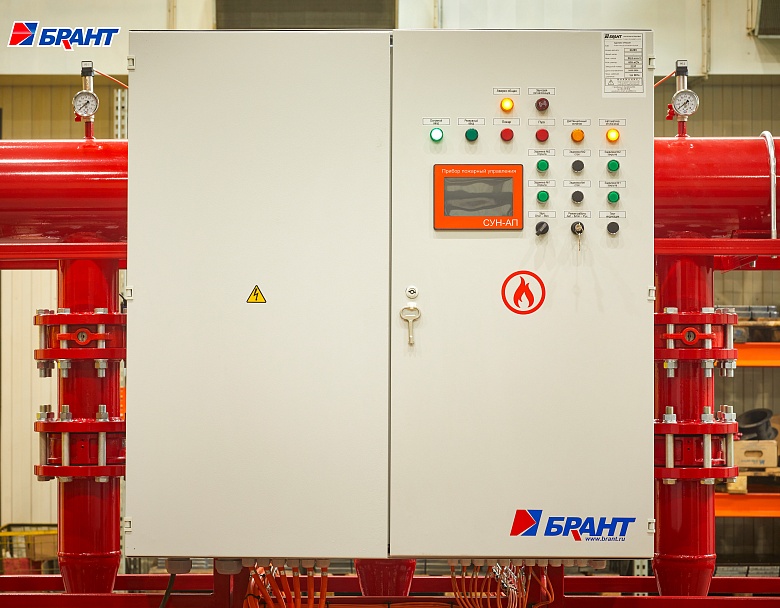

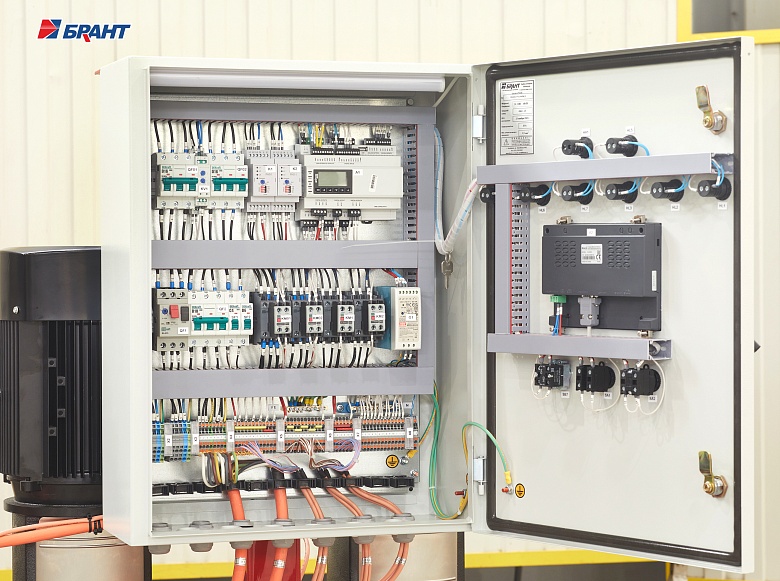

Прибор пожарный управления СУН –АП соответствует требованиям технического регламента о требованиях пожарной безопасности (Федеральный закон от 22.07.2008 г. N 123-ФЗ в ред. Федеральных законов от 10.07.2012 N 117-ФЗ, от 02.07.2013 N 185-ФЗ, от 23.06.2014 N 160-ФЗ, от 13.07.2015 N 234-ФЗ, от 03.07.2016 N 301-ФЗ, от 29.07.2017 N 244-ФЗ). ГОСТ Р 53325-2012, п.п. 7.2.8, 7.2.10, 7.2.12, 7.2.13, 7.3.1, 7.3.4, 7.4-7.6, 7.7.1-7.7.4, 7.8, 7.10.3, 7.14.2.

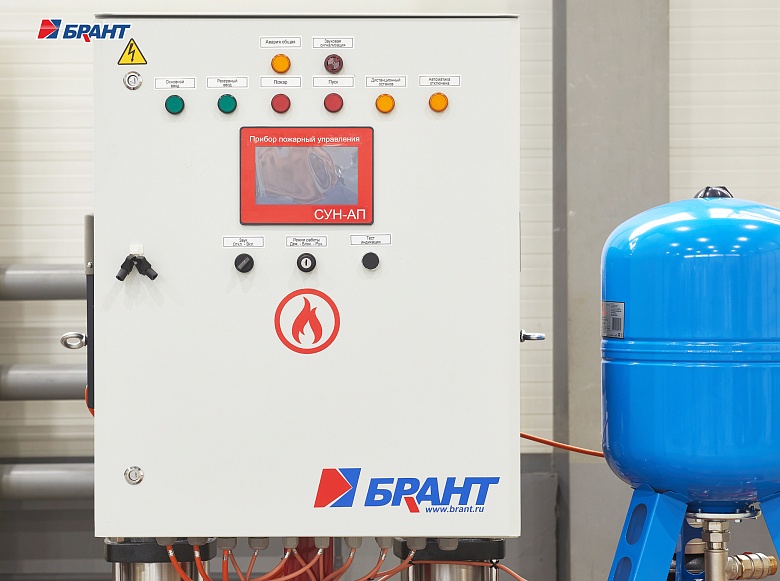

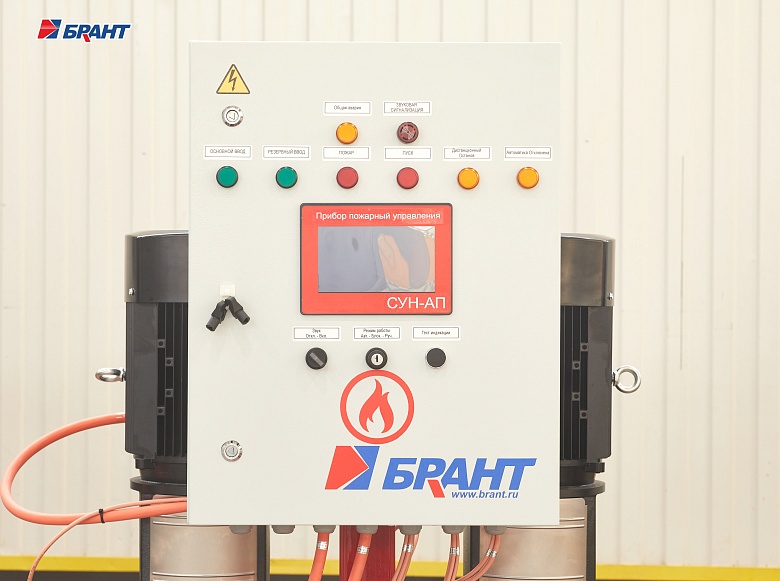

Функциональные возможности панели в части индикации:
- • Индикация работы любого насоса системы (включен / отключен);
- • Индикация аварии любого насоса системы;
- • Индикация наличия напряжения на электрических вводах;
- • Индикация наличия сигнала «Пожар»;
- • Индикация включения насосной установки;
- • Индикация останова насосной установки;
- • Индикация режима работы «Автоматика выключена»;
- • Индикация аварии насосной установки;
- • Индикация наличия «Сухого хода»;
- • Звуковой сигнал при запуске насосной установки.
Функциональные возможности панели в части управления:
- • Выбор режима управления с помощью «ключ-бирки» (автоматический / ручной / блокировка);
- • Запуск любого насоса в ручном режиме;
- • Включение или отключение звуковой сигнализации;
- • Запуск тестового режима проверки.
Схема сетевого взаимодействия
оборудование
системы
Схема сетевого взаимодействия с выносной панелью оператора
оператора
оборудование
системы
Функциональные возможности системы диспетчеризации в части мониторинга и дистанционного управления:
- • Отображение текущего давления
- • Отображение текущей уставки давления
- • Состояния насосов: включен / выключен / авария
- • Положения ключей управления: автоматический / ручной / ремонт
- • Наличие аварии датчика давления
- • Наличие аварийной ситуации
- • Изменение уставки давления
- • Просмотр архива аварийных ситуаций
- • Просмотр архива значений давления
- • Индикация наличия напряжения на электрических вводах
- • Индикация наличия сигнала «Пожар»
- • Индикация включения насосной установки
- • Индикация останова насосной установки
- • Индикация режима работы «Автоматика выключена»
Прибор пожарного управления (ППУ СУН-АП) подключается к существующей системе диспетчерского контроля по проводным и беспроводным каналам связи с использованием интерфейсов RS-485 / Ethernet и открытых промышленных протоколов Modbus RTU / Modbus TCP. Ограничение прав пользователя существующей автоматизированной системы управления (АРМ оператора) задается на уровне Scada системы.

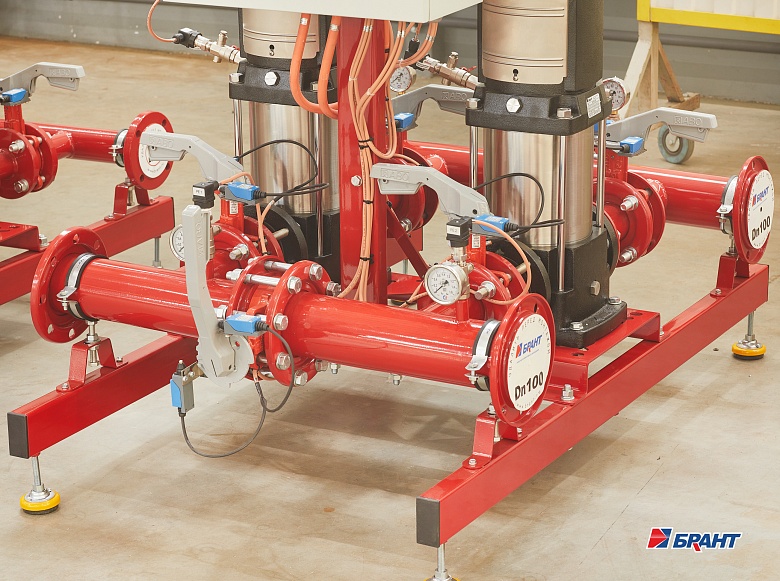

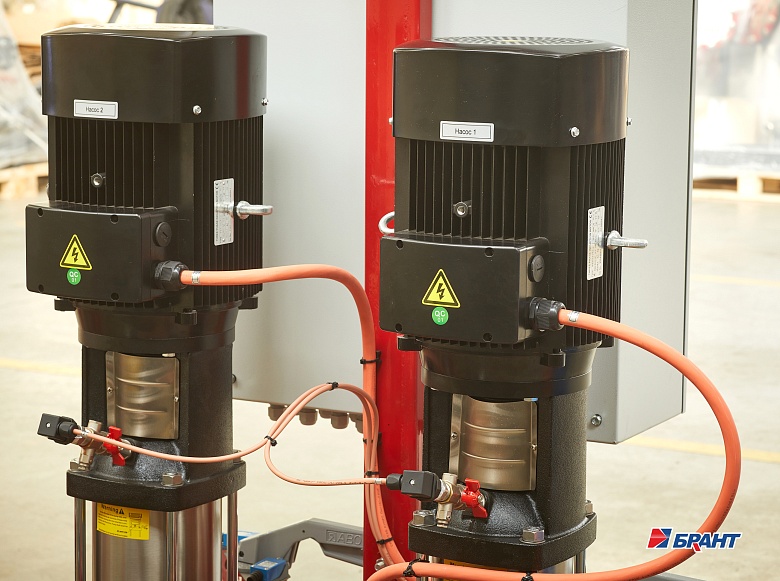

- 1Рабочий насос1 шт.
- 2Резервный насос1 шт.

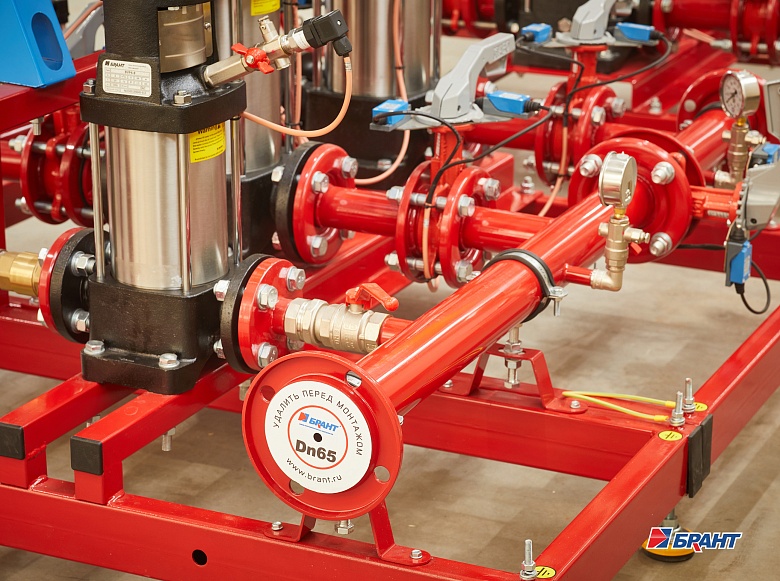

- 3Запорная арматура6 шт.
- 4Клапан обратный2 шт.
- 5Коллектор всасывающий, нерж. сталь1 шт.
- 6Коллектор напорный, нерж. сталь1 шт.
- 7Датчик давления запуска насоса2 шт.
- 8Датчик давления выхода на режим2 шт.
- 9Манометр виброустойчивый4 шт.
- —Виброизолирующая опора4 шт.
- —Прибор пожарный управления СУН-АП1 шт.
Состав приведён для типового исполнения и может корректироваться в зависимости от требований проекта и комплектации.
-
Чистая вода без примесей Тип перекачиваемой жидкости
-
16 бар / 25 бар по запросу Максимальное рабочее давление
-
~380 В, 50 Гц Переменное напряжение
-
1300 м3/час Максимальный расход
-
160 м.в.ст. Максимальный напор
-
от 2 до 6 насосов Количество насосов
-
IP54 Степень защиты ППУ
