ТПР-22

ТПР-22


заполнить опросный лист
Температура рабочих сред, ˚С
-10+150
Рабочее давление, МПа, не более
1.6
Условный диаметр патрубков (фланцев) Ду, мм
80
Площадь поверхности теплообмена теплообменника, м2
2,6-46,28
Материал уплотнений
EPDM
Материал пластин
AISI 304 / AISI 316L
Размер присоединения
Ду 80
Тип присоединения
Фланцевое Ру 1,6 ГОСТ 12820
Площадь поверхности теплообмена одной пластины, м2
0,26
Среда
Вода / Гликолевый раствор до 40%
Минимальная рабочая температура, 0С
-10
Максимальная рабочая температура, 0С
150
Условное давление Ру, МПа
1,6
ТПР-22 рис-2 Одноходовой.png



Обозначение порта

Присоединительный размер

Назначение

Р1

Фланец Ду 80 ГОСТ12820

Вход греющей среды (Т1)

Р2

Фланец Ду 80 ГОСТ12820

Выход греющей среды (Т2)

R1

Фланец Ду 80 ГОСТ12820

Выход нагреваемой среды (Т12)

R2

Фланец Ду 80 ГОСТ12820

Вход нагреваемой среды (Т11)




Кол-во пластин, шт.

Габаритные размеры, мм

Площадь теплообмена, м2

Масса* нетто, кг

А

В

С

D

E

F

Lmax

12-20

3,4хn

480

225

712

230

1160

710

от 2,6

от 301

22-40

3,4хn

480

225

712

230

1160

805

от 5,2

от 318

42-60

3,4хn

480

225

712

230

1160

890

от 10,4

от 351

62-80

3,4хn

480

225

712

230

1160

1010

от 15,6

от 385

82-100

3,4хn

480

225

712

230

1160

1130

от 20,8

от 418

102-120

3,4хn

480

225

712

230

1160

1250

от 26

от 451

122-140

3,4хn

480

225

712

230

1160

1370

от 31,2

от 484

142-160

3,4хn

480

225

712

230

1160

1490

от 36,4

от 518

162-180

3,4хn

480

225

712

230

1160

1610

от 41,6

от 551

n – Количество пластин, шт.

* Более точные массы указаны в паспорте теплообменника и расчетном листе.

ТПР-22 рис-3 Двухходовой.png



Обозначение порта

Присоединительный размер

Назначение

Р1

Фланец Ду 80 ГОСТ12820

Вход греющей среды (Т1)

Р2

Резьба внутренняя G ¾" ГОСТ 6357

Дренаж

Р3

Фланец Ду 80 ГОСТ12820

Выход греющей среды (Т2)

R1

Фланец Ду 80 ГОСТ12820

Выход нагреваемой среды (Т12)

R2

Резьба внутренняя G ¾" ГОСТ 6357

Дренаж

R3

Фланец Ду 80 ГОСТ12820

Вход нагреваемой среды (Т11)




Кол-во пластин, шт.

Габаритные размеры, мм

Площадь теплообмена, м2

Масса* нетто, кг

А

В

С

D+ E

F

Lmax

12-20

3,4хn

480

225

942

1160

710

от 2,6

от 304

22-40

3,4хn

480

225

942

1160

805

от 5,2

от 321

42-60

3,4хn

480

225

942

1160

890

от 10,4

от 354

62-80

3,4хn

480

225

942

1160

1010

от 15,6

от 387

82-100

3,4хn

480

225

942

1160

1130

от 20,8

от 421

102-120

3,4хn

480

225

942

1160

1250

от 26

от 454

122-140

3,4хn

480

225

942

1160

1370

от 31,2

от 487

142-160

3,4хn

480

225

942

1160

1490

от 36,4

от 521

162-180

3,4хn

480

225

942

1160

1610

от 41,6

от 554


Двухходовые ГВС при двухступенчатой смешанной схеме подключения

ТПР-22 рис-5 Двухходовой ГВС.png



Обозначение порта

Присоединительный размер

Назначение

Р1

Фланец Ду 80 ГОСТ12820

Вход греющей среды (Т1)

Р2

Фланец Ду 80 ГОСТ12820

Вход греющей среды (Т2)

Р3

Фланец Ду 80 ГОСТ12820

Выход греющей среды (Т2)

R1

Фланец Ду 80 ГОСТ12820

Выход нагреваемой среды (Т3)

R2

Фланец Ду 80 ГОСТ12820

Вход нагреваемой среды (Т4)

R3

Фланец Ду 80 ГОСТ12820

Вход нагреваемой среды (В1)




Кол-во пластин, шт.

Габаритные размеры, мм

Площадь теплообмена, м2

Масса* нетто, кг

А

В

С

D

E

F

Lmax

12-20

3,4хn

480

225

712

230

1160

710

от 2,6

от 312

22-40

3,4хn

480

225

712

230

1160

805

от 5,2

от 329

42-60

3,4хn

480

225

712

230

1160

890

от 10,4

от 362

62-80

3,4хn

480

225

712

230

1160

1010

от 15,6

от 395

82-100

3,4хn

480

225

712

230

1160

1130

от 20,8

от 428

102-120

3,4хn

480

225

712

230

1160

1250

от 26

от 462

122-140

3,4хn

480

225

712

230

1160

1370

от 31,2

от 495

142-160

3,4хn

480

225

712

230

1160

1490

от 36,4

от 528

162-180

3,4хn

480

225

712

230

1160

1610

от 41,6

от 562


n – Количество пластин, шт.

* Более точные массы указаны в паспорте теплообменника и расчетном листе.

ТПР-22 рис-4 Трехходовой.png


Обозначение порта

Присоединительный размер

Назначение

Р1

Фланец Ду 80 ГОСТ12820

Вход греющей среды (Т1)

Р2

Резьба внутренняя G ¾" ГОСТ 6357

Дренаж

Р3

Резьба внутренняя G ¾" ГОСТ 6357

Развоздушивание

Р4

Фланец Ду 80 ГОСТ12820

Выход греющей среды (Т2)

R1

Фланец Ду 80 ГОСТ12820

Выход нагреваемой среды (Т12)

R2

Резьба внутренняя G ¾" ГОСТ 6357

Дренаж

R3

Резьба внутренняя G ¾" ГОСТ 6357

Развоздушивание

R4

Фланец Ду 80 ГОСТ12820

Вход нагреваемой среды (Т11)

Кол-во пластин, шт.

Габаритные размеры, мм

Площадь теплообмена, м2

Масса* нетто, кг

А

В

С

D

E

F

Lmax

12-20

3,4хn

480

225

712

230

1160

710

от 2,6

от 304

22-40

3,4хn

480

225

712

230

1160

805

от 5,2

от 321

42-60

3,4хn

480

225

712

230

1160

890

от 10,4

от 354

62-80

3,4хn

480

225

712

230

1160

1010

от 15,6

от 387

82-100

3,4хn

480

225

712

230

1160

1130

от 20,8

от 421

102-120

3,4хn

480

225

712

230

1160

1250

от 26

от 454

122-140

3,4хn

480

225

712

230

1160

1370

от 31,2

от 487

142-160

3,4хn

480

225

712

230

1160

1490

от 36,4

от 521

162-180

3,4хn

480

225

712

230

1160

1610

от 41,6

от 554


n – Количество пластин, шт.

* Более точные массы указаны в паспорте теплообменника и расчетном листе.

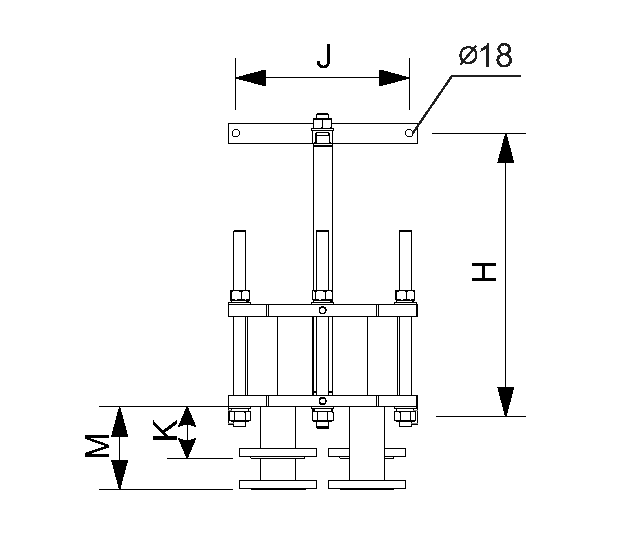

ТПР-22 рис-6 монтажные размеры.png



Кол-во пластин, шт.

Габаритные размеры, мм

J

H

K

M

12-20

440

446

130

210

22-40

440

541

130

210

42-60

440

626

130

210

62-80

440

746

130

210

82-100

440

866

130

210

102-120

440

986

130

210

122-140

440

1106

130

210

142-160

440

1226

130

210

162-180

440

1346

130

210
