ТПР-86

ТПР-86


заполнить опросный лист
Температура рабочих сред, ˚С
-10+150
Рабочее давление, МПа, не более
1.6
Условный диаметр патрубков (фланцев) Ду, мм
125
Площадь поверхности теплообмена теплообменника, м2
9-583,2
Материал уплотнений
EPDM
Материал пластин
AISI 304 / AISI 316L
Размер присоединения
Ду 125
Тип присоединения
Фланцевое Ру 1,6 ГОСТ 12820
Площадь поверхности теплообмена одной пластины, м2
0,9
Среда
Вода / Гликолевый раствор до 40%
Минимальная рабочая температура, 0С
-10
Максимальная рабочая температура, 0С
150
Условное давление Ру, МПа
1,6

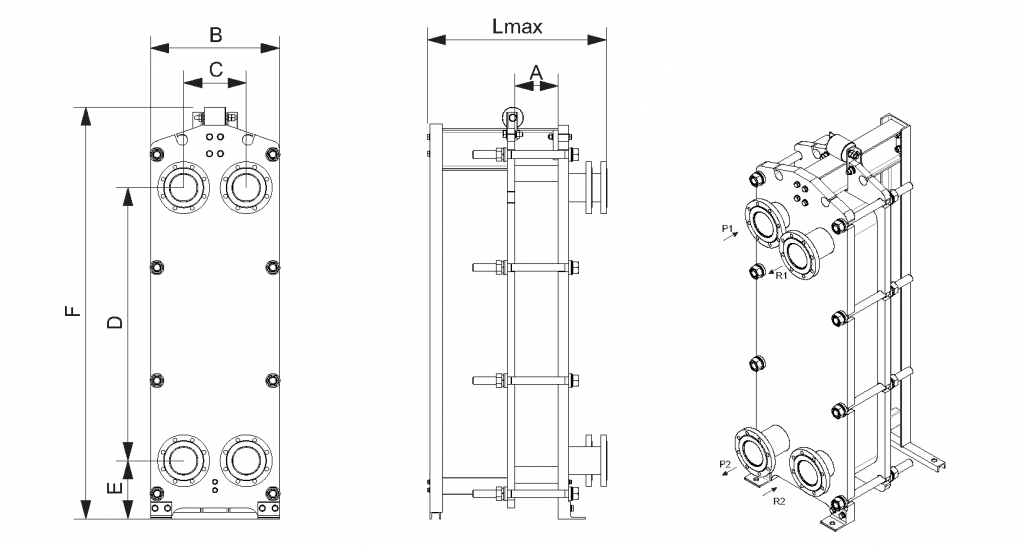

ТПР-86 рис-2 Одноходовой.png



Обозначение порта

Присоединительный размер

Назначение

Р1

Фланец Ду 125 ГОСТ12820

Вход греющей среды (Т1)

Р2

Фланец Ду 125 ГОСТ12820

Выход греющей среды (Т2)

R1

Фланец Ду 125 ГОСТ12820

Выход нагреваемой среды (Т12)

R2

Фланец Ду 125 ГОСТ12820

Вход нагреваемой среды (Т11)




Кол-во пластин, шт.

Габаритные размеры, мм

Площадь теплообмена, м2

Масса* нетто, кг

А

В

С

D

E

F

Lmax

12-70

3хn

610

296

1694

275

2350

930

от 9

от 1105

72-120

3хn

610

296

1694

275

2350

1320

от 63

от 1235

122-200

3хn

610

296

1694

275

2350

1620

от 108

от 1515

202-300

3хn

610

296

1694

275

2350

2320

от 180

от 1885

302-400

3хn

610

296

1694

275

2350

2820

от 270

от 2300

n – Количество пластин, шт.

* Более точные массы указаны в паспорте теплообменника и расчетном листе.

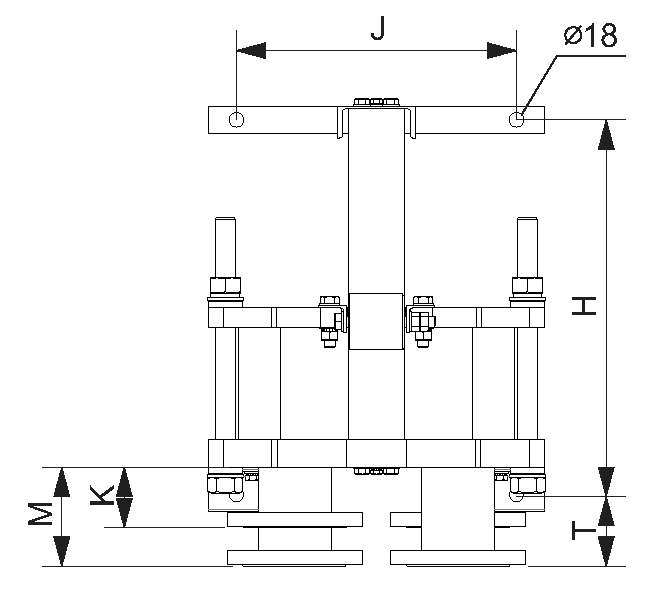

ТПР-62 рис-3 монтажные размеры.png

Кол-во пластин, шт.

Габаритные размеры, мм

J

H

K

M

Т

12-70

510

695

110

180

130

72-120

510

1085

110

180

130

122-200

510

1385

110

180

130

202-300

510

2085

110

180

130

302-400

510

2585

110

180

130
