ТПР-36

ТПР-36


заполнить опросный лист
Температура рабочих сред, ˚С
-10+150
Рабочее давление, МПа, не более
1.6
Условный диаметр патрубков (фланцев) Ду, мм
80
Площадь поверхности теплообмена теплообменника, м2
3,9-69,42
Материал уплотнений
EPDM
Материал пластин
AISI 304 / AISI 316L
Размер присоединения
Ду 80
Тип присоединения
Фланцевое Ру 1,6 ГОСТ 12820
Площадь поверхности теплообмена одной пластины, м2
0,33
Среда
Вода / Гликолевый раствор до 40%
Минимальная рабочая температура, 0С
-10
Максимальная рабочая температура, 0С
150
Условное давление Ру, МПа
1,6

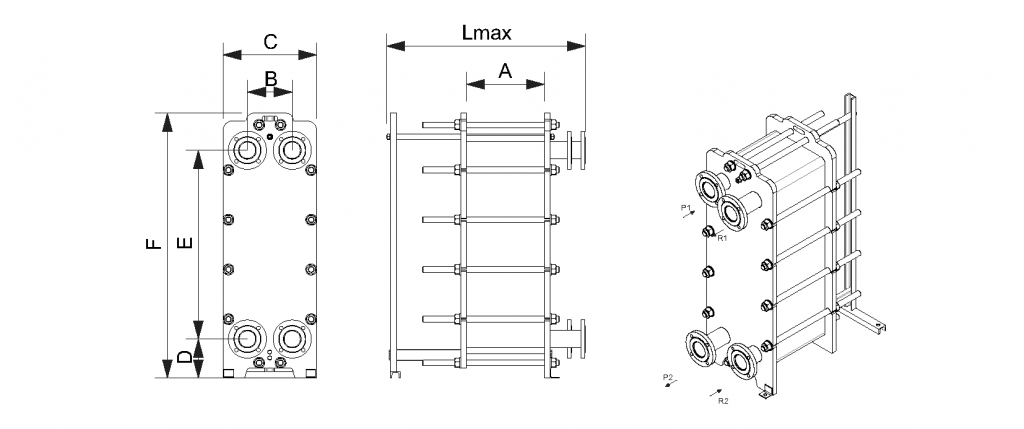

ТПР-36 рис-2 Одноходовой.png


Обозначение порта

Присоединительный размер

Назначение

Р1

Фланец Ду 80 ГОСТ12820

Вход греющей среды (Т1)

Р2

Фланец Ду 80 ГОСТ12820

Выход греющей среды (Т2)

R1

Фланец Ду 80 ГОСТ12820

Выход нагреваемой среды (Т12)

R2

Фланец Ду 80 ГОСТ12820

Вход нагреваемой среды (Т11)




Кол-во пластин, шт.

Габаритные размеры, мм

Площадь теплообмена, м2

Масса* нетто, кг

А

В

С

D

E

F

Lmax

12-20

3,2хn

480

230

968

200

1360

730

от 3,3

от 365

22-40

3,2хn

480

230

968

200

1360

730

от 6,6

от 382

42-60

3,2хn

480

230

968

200

1360

730

от 13,2

от 406

62-80

3,2хn

480

230

968

200

1360

1030

от 19,8

от 435

82-100

3,2хn

480

230

968

200

1360

1030

от 26,4

от 459

102-120

3,2хn

480

230

968

200

1360

1030

от 33

от 483

122-140

3,2хn

480

230

968

200

1360

1380

от 39,6

от 537

142-160

3,2хn

480

230

968

200

1360

1380

от 46,2

от 561

162-180

3,2хn

480

230

968

200

1360

1380

от 52,8

от 585

182-200

3,2хn

480

230

968

200

1360

1730

от 59,4

от 639

202-230

3,2хn

480

230

968

200

1360

1730

от 66

от 663

n – Количество пластин, шт.

* Более точные массы указаны в паспорте теплообменника и расчетном листе.

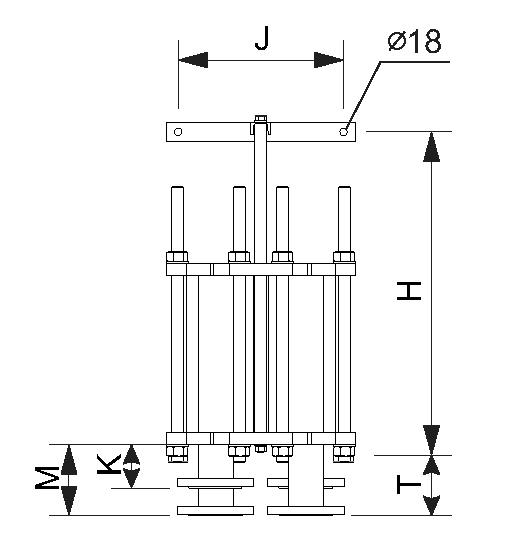

ТПР-36 рис-3 монтажные размеры.png


Кол-во пластин, шт.

Габаритные размеры, мм

J

H

K

M

Т

12-20

420

570

100

170

120

22-40

420

570

100

170

120

42-60

420

570

100

170

120

62-80

420

870

100

170

120

82-100

420

870

100

170

120

102-120

420

870

100

170

120

122-140

420

1270

100

170

120

142-160

420

1270

100

170

120

162-180

420

1270

100

170

120

182-200

420

1570

100

170

120

202-230

420

1570

100

170

120
