ТПР-10

ТПР-10


заполнить опросный лист
Температура рабочих сред, ˚С
-10+150
Рабочее давление, МПа, не более
1.6
Условный диаметр патрубков (фланцев) Ду, мм
32 G 1 ¼”
Площадь поверхности теплообмена теплообменника, м2
1-9,8
Материал уплотнений
EPDM
Материал пластин
AISI 304 / AISI 316L
Размер присоединения
G 1 1/4”
Тип присоединения
Резьба наружная ГОСТ 6357
Площадь поверхности теплообмена одной пластины, м2
0,1
Среда
Вода / Гликолевый раствор до 40%
Минимальная рабочая температура, 0С
-10
Максимальная рабочая температура, 0С
150
Условное давление Ру, МПа
1,0

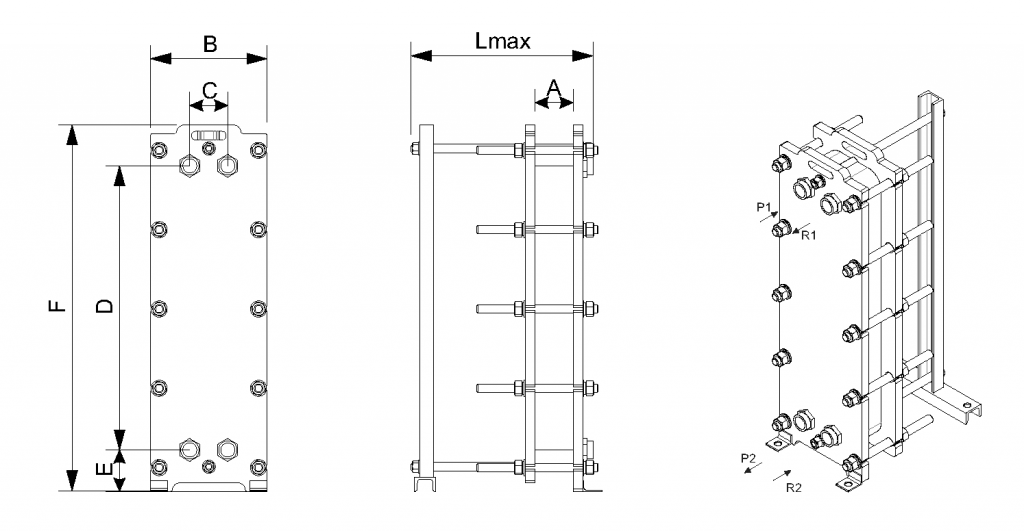

ТПР-10 рис-2 Одноходовой.png

Обозначение порта

Присоединительный размер

Назначение

Р1

Резьба наружная G 1 “ ГОСТ 6357

Вход греющей среды (Т1)

Р2

Резьба наружная G 1 “ ГОСТ 6357

Выход греющей среды (Т2)

R1

Резьба наружная G 1 “ ГОСТ 6357

Выход нагреваемой среды (Т12)

R2

Резьба наружная G 1 “ ГОСТ 6357

Вход нагреваемой среды (Т11)


Кол-во пластин, шт.

Габаритные размеры, мм

Площадь теплообмена, м2

Масса* нетто, кг

А

В

С

D

E

F

Lmax

12-32

3,1хn

270

88

659

96

850

428

от 1,0

от 97

22-30

3,1хn

270

88

659

96

850

428

от 2,0

от 102

32-40

3,1хn

270

88

659

96

850

528

от 3,0

от 115

42-50

3,1хn

270

88

659

96

850

528

от 4,0

от 116

52-60

3,1хn

270

88

659

96

850

638

от 5,0

от 126

62-70

3,1хn

270

88

659

96

850

638

от 6,0

от 132

72-80

3,1хn

270

88

659

96

850

768

от 7,0

от 141

82-90

3,1хn

270

88

659

96

850

768

от 8,0

от 147

92-100

3,1хn

270

88

659

96

850

768

от 9,0

от 152

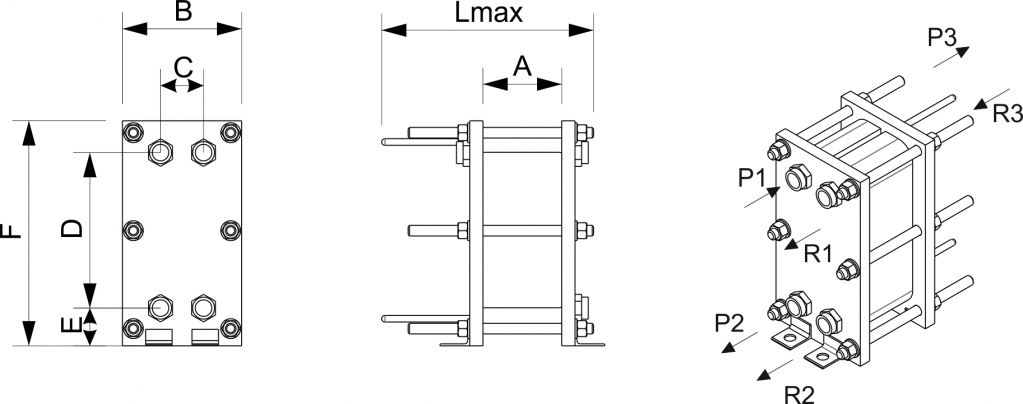

Обозначение порта

Присоединительный размер

Назначение

Р1

Резьба наружная G 1 “ ГОСТ 6357

Вход греющей среды (Т1)

Р2

Резьба наружная G 1 “ ГОСТ 6357

Дренаж

Р3

Резьба наружная G 1 “ ГОСТ 6357

Выход греющей среды (Т2)

R1

Резьба наружная G 1 “ ГОСТ 6357

Выход нагреваемой среды (Т12)

R2

Резьба наружная G 1 “ ГОСТ 6357

Дренаж

R3

Резьба наружная G 1 “ ГОСТ 6357

Вход нагреваемой среды (Т11)


Кол-во пластин, шт.

Габаритные размеры, мм

Площадь теплообмена, м2

Масса* нетто, кг

А

В

С

D

E

F

Lmax

12-32

3,1хn

270

88

659

96

850

428

от 1,0

от 97

22-30

3,1хn

270

88

659

96

850

428

от 2,0

от 102

32-40

3,1хn

270

88

659

96

850

528

от 3,0

от 115

42-50

3,1хn

270

88

659

96

850

528

от 4,0

от 116

52-60

3,1хn

270

88

659

96

850

638

от 5,0

от 126

62-70

3,1хn

270

88

659

96

850

638

от 6,0

от 132

72-80

3,1хn

270

88

659

96

850

768

от 7,0

от 141

82-90

3,1хn

270

88

659

96

850

768

от 8,0

от 147

92-100

3,1хn

270

88

659

96

850

768

от 9,0

от 152

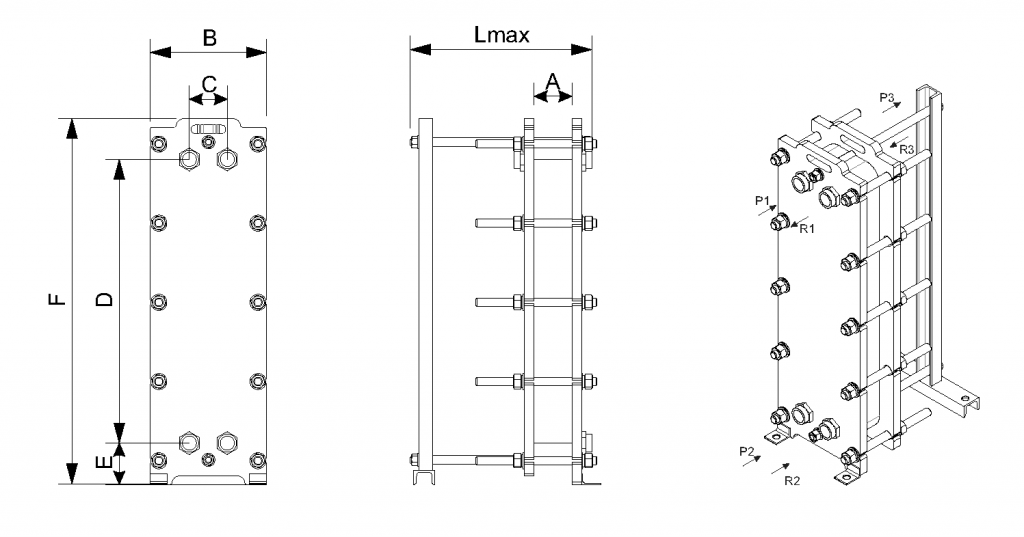

ТПР-10 рис-4 двухходовой ГВС.png

Обозначение порта

Присоединительный размер

Назначение

Р1

Резьба наружная G 1 “ ГОСТ 6357

Вход греющей среды (Т1)

Р2

Резьба наружная G 1 “ ГОСТ 6357

Вход греющей среды (Т2)

Р3

Резьба наружная G 1 “ ГОСТ 6357

Выход греющей среды (Т2)

R1

Резьба наружная G 1 “ ГОСТ 6357

Выход нагреваемой среды (Т3)

R2

Резьба наружная G 1 “ ГОСТ 6357

Вход нагреваемой среды (Т4)

R3

Резьба наружная G 1 “ ГОСТ 6357

Вход нагреваемой среды (В1)


Кол-во пластин, шт.

Габаритные размеры, мм

Площадь теплообмена, м2

Масса* нетто, кг

А

В

С

D

E

F

Lmax

12-32

3,1хn

270

88

659

96

850

428

от 1,0

от 97

22-30

3,1хn

270

88

659

96

850

428

от 2,0

от 102

32-40

3,1хn

270

88

659

96

850

528

от 3,0

от 115

42-50

3,1хn

270

88

659

96

850

528

от 4,0

от 116

52-60

3,1хn

270

88

659

96

850

638

от 5,0

от 126

62-70

3,1хn

270

88

659

96

850

638

от 6,0

от 132

72-80

3,1хn

270

88

659

96

850

768

от 7,0

от 141

82-90

3,1хn

270

88

659

96

850

768

от 8,0

от 147

92-100

3,1хn

270

88

659

96

850

768

от 9,0

от 152

n – Количество пластин, шт.

* Более точные массы указаны в паспорте теплообменника и расчетном листе.

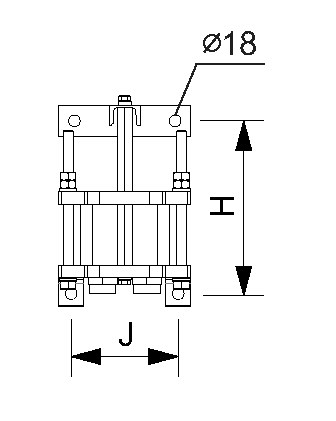

ТПР-10 рис-5 монтажные размеры.png


Кол-во пластин, шт.

Габаритные размеры, мм

J

H

12-20

230

365

22-30

230

365

32-40

230

465

42-50

230

465

52-60

230

575

62-70

230

705

72-80

230

705

82-90

230

705

92-100

230

705
