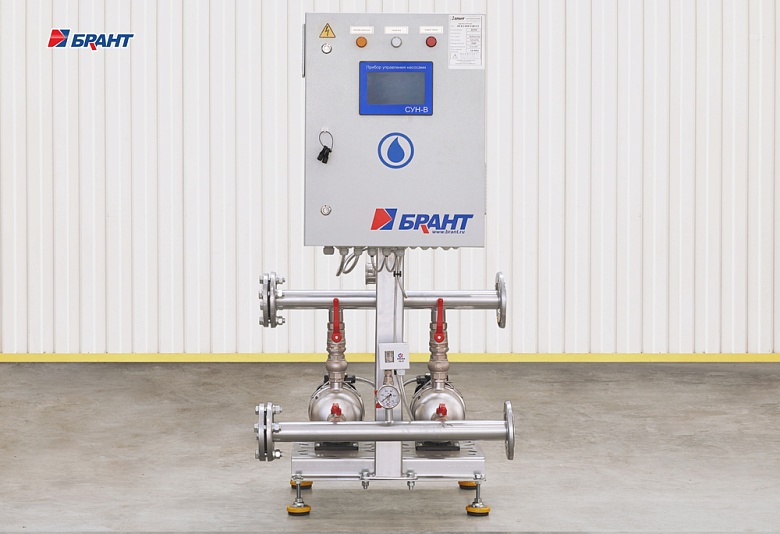

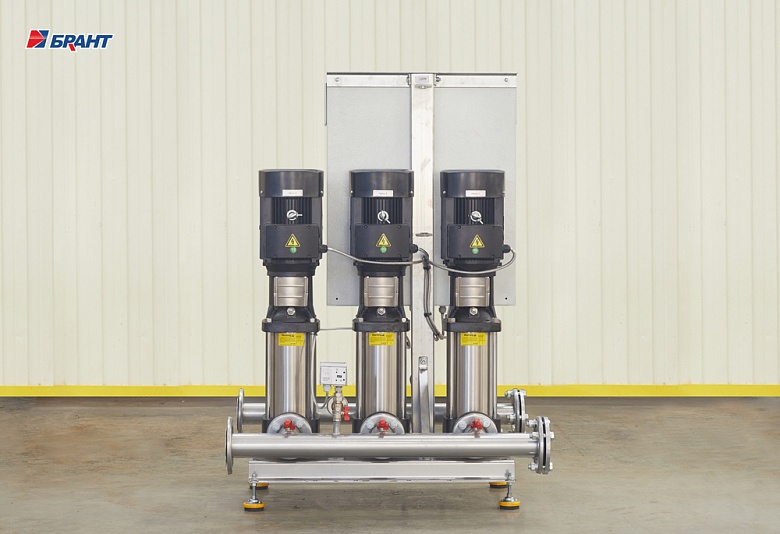

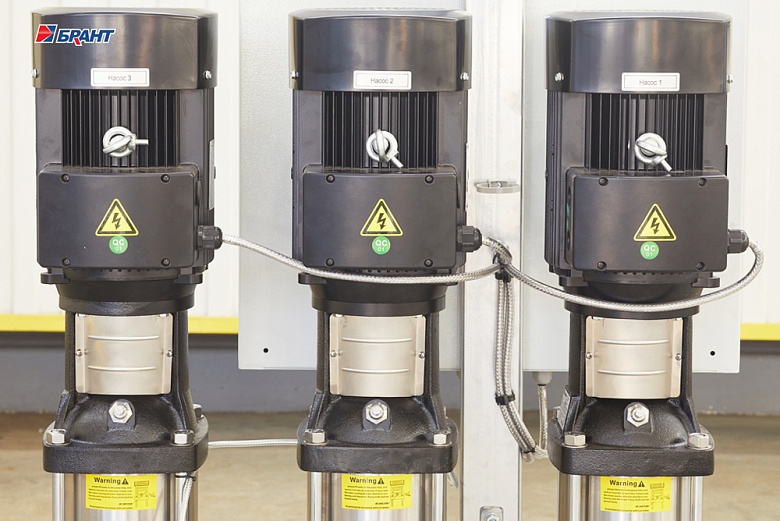

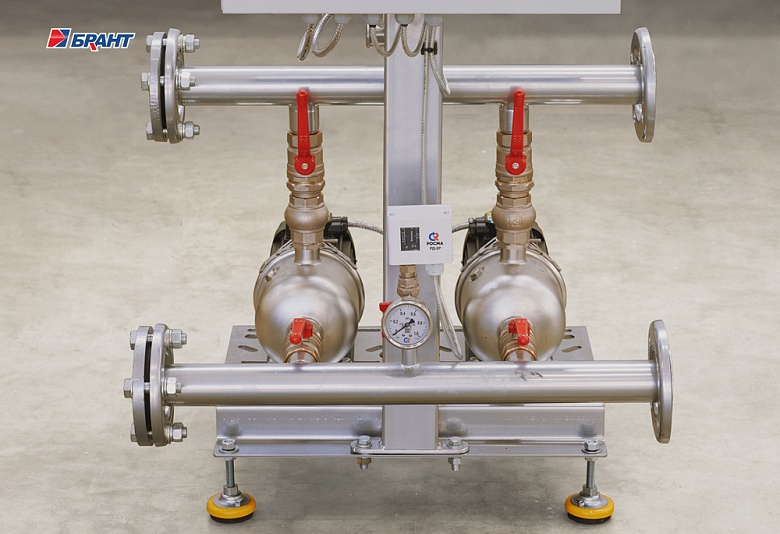

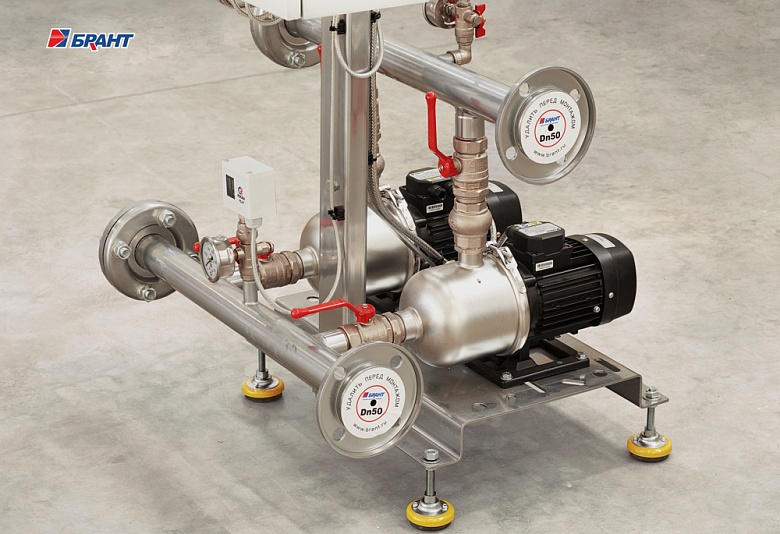

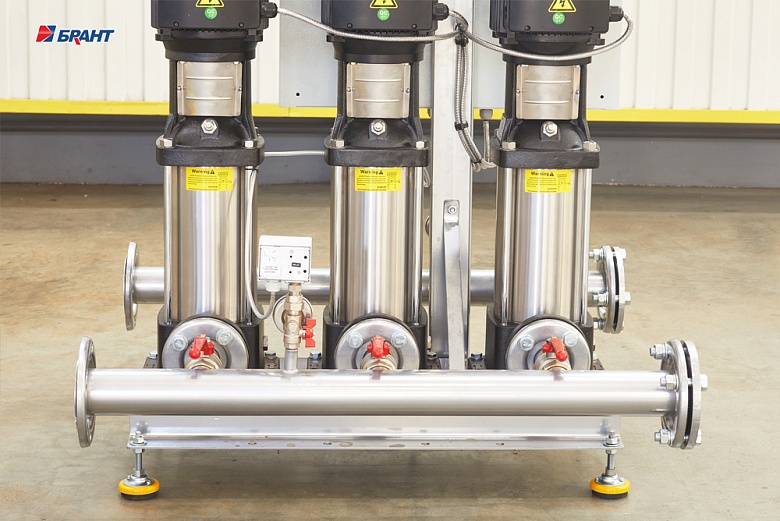

Насосные установки серии Ч

Насосные установки серии Ч


заполнить опросный лист



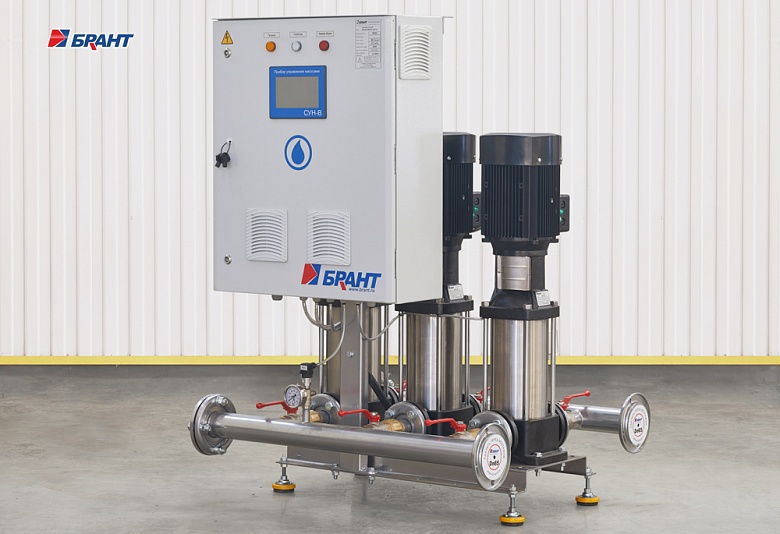

Особенности и преимущества

• Управление насосной установкой осуществляется с отдельного контроллера.

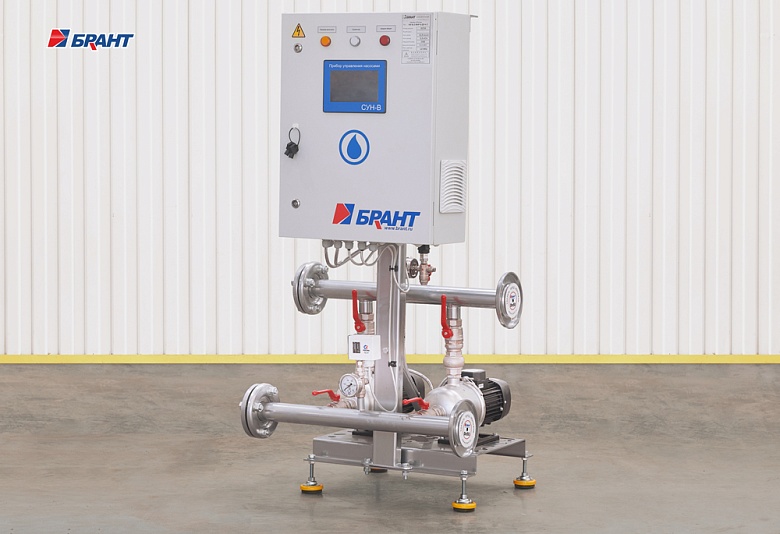

• Цветная  сенсорная  панель  оператора на двери  шкафа  для управления и контроля.

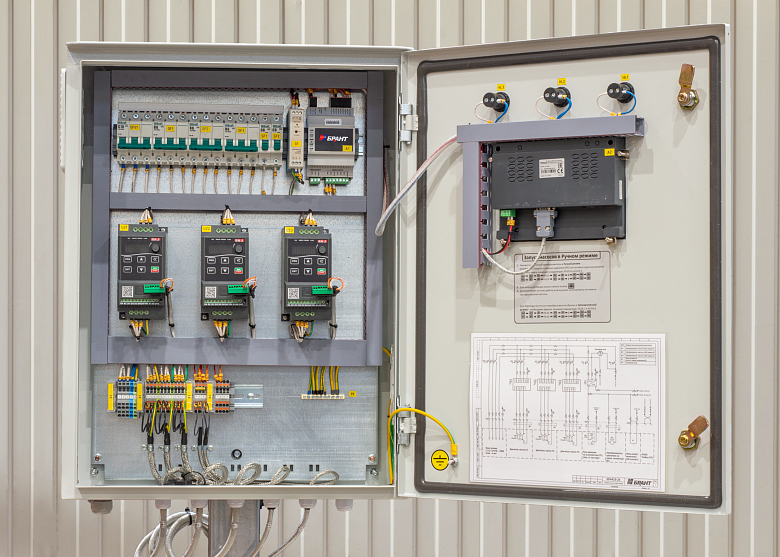

• Частотный преобразователь в шкафу управления для каждого насоса.

• Программное обеспечение с функцией динамической уставки регулируемого параметра с возможностью автоматической корректировки параметра, в зависимости от производительности насосной установки в конкретный период времени. Данная функция позволяет осуществить компенсацию потерь на трение по длине трубопроводов, и поддерживать постоянное давление у диктующего прибора, при этом снижая энергопотребление насосной установки.

• Подключение и отключение второго и третьего рабочего насосного агрегата выполняется с помощью отдельного независимого PID-регулятора. После выхода второго и третьего насоса на режим частота вращения насосных агрегатов уравнивается. Данная функция позволяет избежать гидравлических ударов и «мертвых» зон поддерживаемого параметра при пуске и останове одного из насосных агрегатов.


функции сун2.jpg

Общие данные:

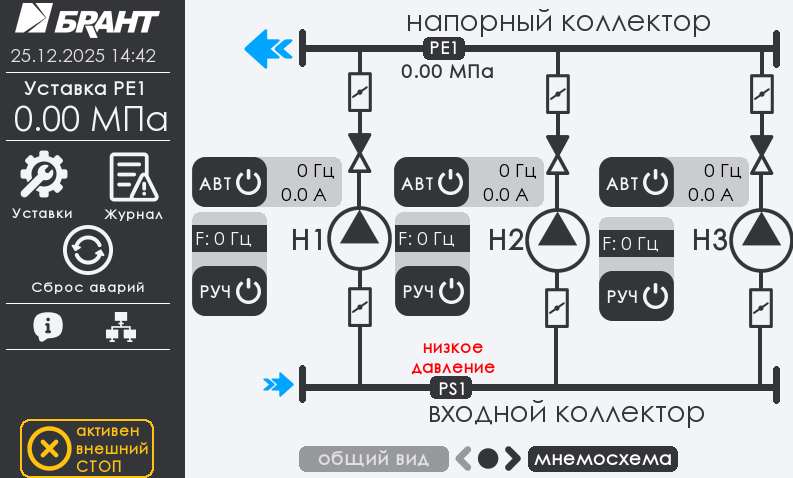

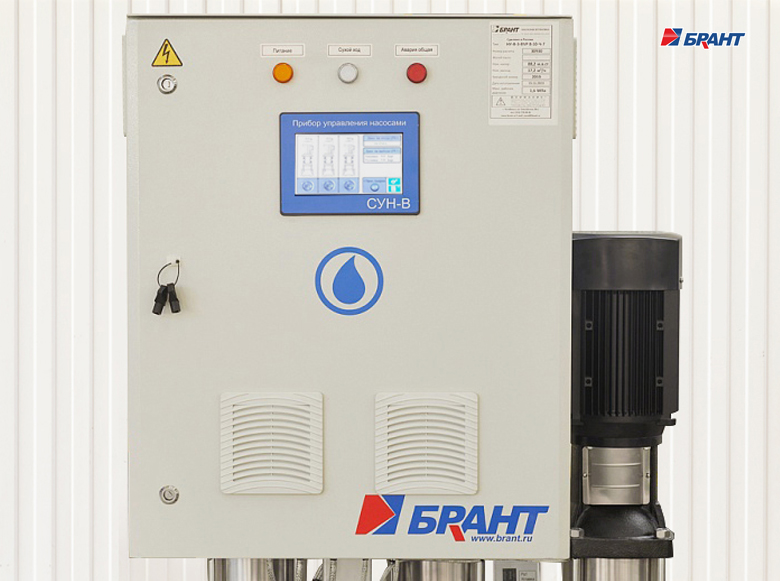

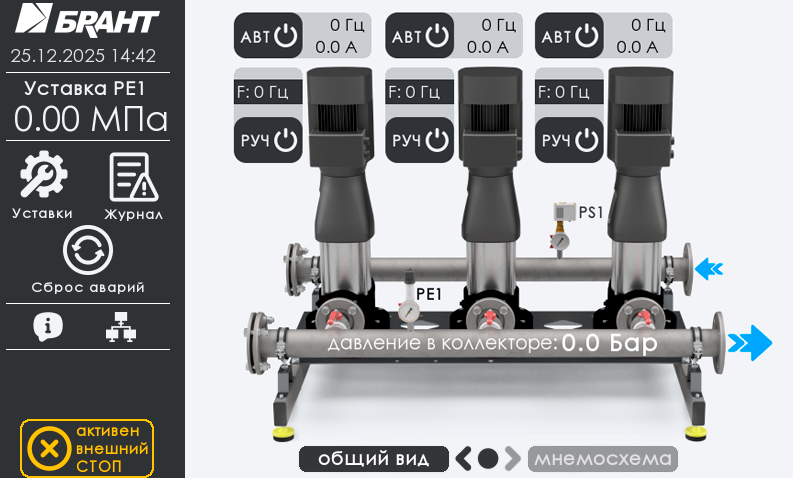

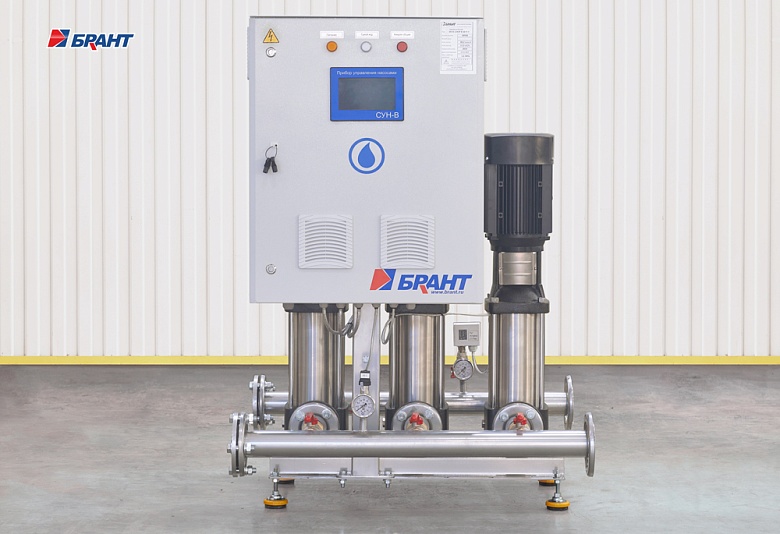

На двери щита управления расположена сенсорная панель оператора, предназначенная для наглядного отображения значений параметров и оперативного управления, а также ведения архива событий или значений.

Функциональные возможности панели в части индикации:
·Индикация работы любого насоса системы (включен / отключен);
·Индикация аварии любого насоса системы;
·Индикация текущего режима работы каждого насоса;
·Индикация наличия питающего напряжения;
·Индикация наличия «Сухого хода» (давление воды на всасывающем коллекторе менее требуемого кавитационного запаса насосных агрегатов)
·Индикация наличия сигнала «Авария общая»;

прибор сун.png

Стандартные системы диспетчеризации автоматических насосных установок БРАНТ разбиты на три типа, различающихся функциональными возможностями:

1.Система диспетчеризации.
Предназначена для использования диспетчерским и эксплуатационным персоналом. Предоставляет все возможности мониторингаи телеуправления, такие как:

·Отображение текущего давления;

·Отображение текущей уставки давления;

·Отображение тока по каждому преобразователю частоты;

·Отображение напряжения по каждому преобразователю частоты;

·Отображение текущей наработки каждого насоса;

·Состояния насосов – включен/выключен/авария;

·Состояния ключей управления насосов – автоматический/ручной/ремонт;

·Состояния датчика сухого хода;

·Наличие аварии датчика давления;

·Наличие аварии преобразователей частоты с расшифровкой аварийной ситуации;

·Позволяет поменять уставку давления;

·Позволяет поменять время переключения насосов;

·Включить либо выключить фунцию «спящего режима»;

·Настроить суточный и недельный график работы насосной установки;

·Просматривать архив аварийных ситуаций;

·Просматривать архив значений давления.

Кроме того система позволяет:

·Включать и отключать насосы в произвольном порядке;

·Выводить насосы в ремонт;

·Вести логирование действий оператора;

·Вести журнал работ при обслуживании насосной установки;

·Отправлять аварийный сообщения на электронную почту;

·Отправлять информационные сообщения на электронную почту;

·Составлять отчеты по работе насосной установки;

·Удаленно просматривать на карте состояние работы большого количества установок;

·Доступ к информации из любой точки и любого устройства через интернет (при наличии разрешения на доступ и пароля)

Система диспетчеризации предусматривает как проводные, так и беспроводные каналы передачи данных. Интерфейсы и протоколы применяемые в установках БРАНТ являются стандартными и открытыми, поэтому насосные установки можно легко интегрировать в любую существующую систему автоматики.

Схема сетевого взаимодействия:


2.Система локального мониторинга.
Предназначена для использования эксплуатационным персоналом непосредственно в помещении насосной станции. Помимо мониторинга аварийных и информационных событий, данная система отображает на экране мобильного телефона информацию о текущих параметрах работы насосной станции

·Текущее давление;

·Текущую уставку давления;

·Ток по каждому преобразователю частоты;

·Напряжение по каждому преобразователю частоты;

·Текущую наработку каждого насоса;

·Состояние насосов – включен/выключен/авария;

·Состояние ключей управления насосов – автоматический/ручной/ремонт;

·Состояние датчика сухого хода;

·Наличие аварии датчика давления;

·Наличие аварии преобразователей частоты с расшифровкой аварийной ситуации;

·Позволяет поменять уставку давления;

·Позволяет поменять время переключения насосов;

·Включить либо выключить фунцию «спящего режима»;

·Настроить суточный и недельный график работы насосной установки;

Весь функционал предоставляется без доступа персонала в шкаф управления и доступен в виде удобных мнемосхем отображения.

·Включение насоса;

·Местное отключение любого из насосов;

Схема сетевого взаимодействия:


3. Система аварийного оповещения.

Самая простая система, которая подразумевает отправку СМС сообщений на мобильный телефон оператора/диспетчера/эксплуатационного персонала. Система оповещения может отправлять аварийные и информационные сообщения.

К аварийным сообщениям относятся события:

·Сухой ход

·Авария частотного преобразователя любого из насосов

·Пропадание питающего напряжения насосной установки

·Сообщение об аварии датчика давления

·Превышение установленного давления

К информационным сообщениям относятся события:

·Включение насоса;

·Местное отключение любого из насосов;

Схема сетевого взаимодействия:


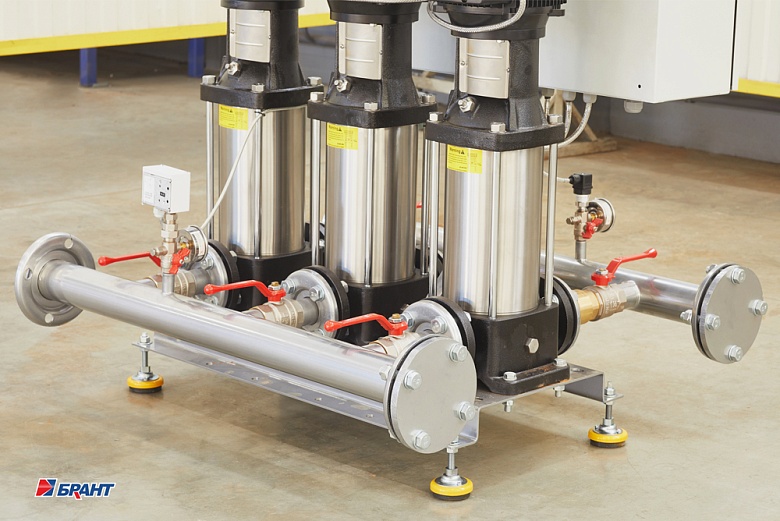

 Гидравлическая схема насосной установки     Состав насосной установки

гидро схема ну.jpg


 №  Наименование Количество, шт.
 1  Рабочий насос

1

 2  Резервный насос

1

 3  Кран шаровый/затвор дисковый

4

 4  Клапан обратный

2

 5  Коллектор всасывающий, нерж. сталь

1

 6  Коллектор напорный, нерж. сталь

1

 7  Реле давления

1

 8  Датчик давления

1

 9  Манометр виброустойчивый

2

 -  Виброизолирующая опора

4

 -  Станция управления насосами
с частотными преобразователями
по числу насосов

1





Состав насосной установки


 №  Наименование Количество, шт.
 1  Рабочий насос

1

 2  Резервный насос

1

 3  Кран шаровый/затвор дисковый

4

 4  Клапан обратный

2

 5  Коллектор всасывающий, нерж. сталь

1

 6  Коллектор напорный, нерж. сталь

1

 7  Реле давления

1

 8  Датчик давления

1

 9  Манометр виброустойчивый

2

 -  Виброизолирующая опора

4

 -  Станция управления насосами
с частотными преобразователями
по числу насосов

1
